Az egészségügyi pneumatikus egyenes 3 részes golyósszelep teljes furatú áramlási járatot használ a hatékony közegátvitel fenntartásához, míg a precíziósan polírozott termékkel érintkező felületek segítenek csökkenteni a maradványok visszatartását és egyszerűsíteni a tisztítást. SUS304 vagy SUS316L rozsdamentes acélból készült, alkalmas higiéniai alkalmazásokra a gyógyszeriparban, biotechnológiában, élelmiszeriparban, italgyártásban, tejiparban, kozmetikai és finomkémiai feldolgozásban.
A pneumatikus negyedfordulatú működéssel a szelep gyors nyitást és zárást biztosít az automatizált folyamatrendszerek számára, és konfigurálható CIP és SIP műveletekhez.
A háromrészes felépítés lehetővé teszi a központi szeleprész és a végcsatlakozások szétválasztását a karbantartás során. Ez könnyebb hozzáférést biztosít a belső alkatrészekhez a teljes szelepegység cseréje nélkül.
A golyó, a szelepülések és a tömítőelemek ellenőrizhetők és szükség esetén cserélhetők. Ez alkalmassá teszi a szelepet olyan folyamatsorokhoz, ahol a tömítések és az ülések ismételt működési, tisztítási vagy sterilizálási ciklusoknak vannak kitéve.
Kopás esetén a karbantartó személyzet javíthatja a belső alkatrészeket, nem pedig a teljes csővezeték-csatlakozást. Ez leegyszerűsítheti a pótalkatrészek kezelését és a szelepek rutinszervizét.
A teljes furatú golyó olyan áramlási csatornát biztosít, amely szorosan illeszkedik a csatlakoztatott csővezetékhez, lehetővé téve a technológiai közeg korlátozott korlátozással történő áthaladását a szelepen teljesen nyitott állapotban.
Az egyenes áramlási út minimálisra csökkenti az áramlási irány szükségtelen változásait, segítve a szelepen keresztüli nyomásveszteség csökkentését. Ez olyan folyadékátviteli rendszereknél hasznos, ahol fontos a rendelkezésre álló szivattyúkapacitás fenntartása.
A polírozott nedves felületekkel kombinált egyenes áramlási csatorna segít csökkenteni azokat a területeket, ahol a folyamatközeg felhalmozódhat a szelep nyitása vagy zárása után.
A pneumatikus működtető 90 fokkal elforgatja a labdát. Amikor a golyós furat egy vonalban van a csővezetékkel, a szelep nyitva van. A golyó 90 fokkal történő elforgatása a szilárd részt az áramlási útvonalon keresztül helyezi el, és lezárja a szelepet.
A negyedfordulatú működés gyors mozgást biztosít a nyitott és zárt helyzetek között, így a szelep alkalmas automatizált gyártási folyamatokra és gyakori folyamatváltásokra.
Bár ez a modell pneumatikus működésre van konfigurálva, az AVM kézi vagy egyéb működtetési konfigurációkat is biztosít a rendszerkövetelményeknek megfelelően.
The ball and seat structure is designed to reduce the torque required for operation, allowing the pneumatic actuator to provide reliable movement over repeated cycles.
A szeleptesthez és a golyóhoz SUS304 és SUS316L rozsdamentes acél kapható. A SUS316L olyan alkalmazásokhoz választható, amelyek nagyobb korrózióállóságot igényelnek, igényes higiéniai környezetben.
A standard felületkezelés Ra ≤0,8 μm, opcionális Ra ≤0,4 μm felületkezeléssel a simább belső felületet igénylő alkalmazásokhoz.
A belső szerkezetet úgy alakították ki, hogy csökkentse a holt zónákat és a termékvisszatartást, támogassa a higiénikus működést és a hatékonyabb tisztítást.
Az egészségügyi pneumatikus egyenes 3 részes golyósszelep beépíthető a CIP tisztító és SIP sterilizáló rendszerekbe. Az alkalmazandó tisztítási és sterilizálási feltételeket a kiválasztott ülésnek és tömítőanyagoknak megfelelően meg kell erősíteni.
A PTFE olyan alkalmazásokhoz áll rendelkezésre, amelyek vegyszerállóságot és stabil tömítési teljesítményt igényelnek megfelelő üzemi hőmérséklet mellett.
A szilikon kompatibilis higiéniai alkalmazásokhoz választható, ahol fontos a rugalmasság és a hőmérsékleti teljesítmény.
Az EPDM számos vízbázisú és általános higiéniai eljáráshoz alkalmas, és a folyamat közegének és tisztítási körülményeinek megfelelően választható ki.
Az FKM olyan kompatibilis alkalmazásokhoz választható, amelyek bizonyos vegyi anyagokkal szembeni ellenállást és magasabb hőmérsékletű folyamatkörülményeket igényelnek.
| Tétel | Specifikáció |
| Termék neve | Egészségügyi pneumatikus egyenes 3 részes golyósszelep |
| Szelep típusa | Egészségügyi teljes furatú golyóscsap |
| Márka | AVM |
| Test Anyaga | SUS304 / SUS316L |
| Golyós anyag | SUS304 / SUS316L |
| Ülés anyaga | PTFE, szilikon, EPDM, FKM |
| Művelet | Pneumatikus; Manuális opció elérhető |
| Felületi kidolgozás | Ra ≤0,8 μm Standard; Ra ≤0,4 μm Nem kötelező |
| Üzemi nyomás | 1,0–1,6 MPa |
| Üzemi hőmérséklet | -20°C és +150°C között, az ülés anyagától függően |
| Kapcsolat | Tri-Clamp, Tompahegesztés, Menetes, Karimás |
| Csatlakozási szabványok | DIN, 3-A, SMS, BS, RJT, IDF |
| Tisztítás | CIP kompatibilis |
| Sterilizáció | SIP kompatibilis |
Tri-Clamp connections allow relatively quick installation and disassembly and are suitable for sanitary process systems requiring regular inspection or maintenance.
A tompahegesztett csatlakozások állandó csatlakozást biztosítanak, kevesebb leszerelhető csatlakozással, és alkalmasak higiénikus csővezetékrendszerekhez, ahol fontos a belső simaság.
A menetes konfigurációk kényelmes csatlakozási lehetőséget biztosítanak a kompatibilis folyamatberendezésekhez és csőrendszerekhez.
A karimás csatlakozások ott használhatók, ahol a szelepnek kompatibilis berendezéssel vagy csőrendszerrel kell érintkeznie csavaros csatlakozásokkal.

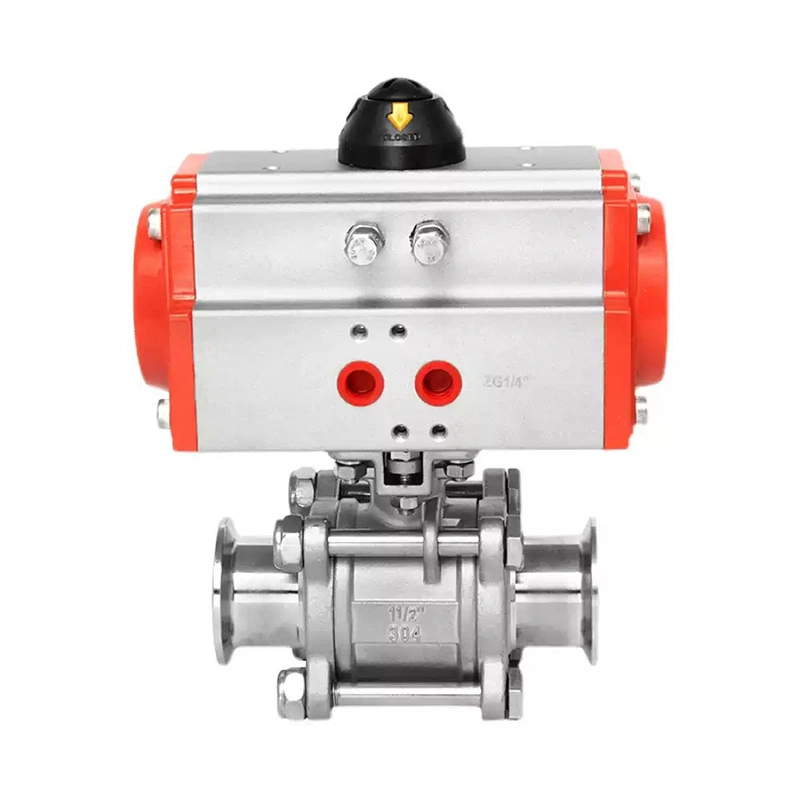

A pneumatikus aktuátor automatikus negyedfordulatú működést biztosít, és folyamatautomatizálási rendszerekbe integrálható.
Az üzemautomatizálási rendszerből származó elektromos vezérlőjelek alapján mágnesszeleppel lehet vezérelni az aktuátor levegőellátását.
Helyzet-visszacsatoló tartozékok hozzáadhatók, ha a PLC-nek vagy a vezérlőrendszernek meg kell erősítenie a szelep nyitott vagy zárt állapotát.
A pneumatikus áramkörbe légszűrő szabályozó is beépíthető, amely elősegíti a megfelelően kondicionált sűrített levegő biztosítását a hajtómű stabil működéséhez.
Az egészségügyi pneumatikus egyenes 3 részes golyósszelep használható gyógyszerészeti és biofeldolgozó rendszerekben olyan kompatibilis alkalmazásokhoz, mint a tisztított víz, WFI, steril folyadékszállítás, vakcinagyártás, biofeldolgozó berendezések és CIP/SIP rendszerek.
A tipikus alkalmazások közé tartozik a tej, joghurt, tejtermék-összetevők, szószok, étkezési olajok és egyéb kompatibilis folyékony élelmiszer-feldolgozó rendszerek, ahol higiénikus áramlási szigetelés szükséges.
A teljes furatú konfiguráció használható sör-, üdítő-, gyümölcslé- és egyéb italgyártó sorokon, ahol hatékony folyadékszállításra és automatizált kikapcsolásra van szükség.
The valve is suitable for compatible production systems handling shampoo, lotion, cream, and cosmetic ingredients where cleanability and process control are important.
A kompatibilis finom vegyszerekhez, nagy tisztaságú vízhez, laboratóriumi és egyéb tisztaságra érzékeny alkalmazásokhoz a rozsdamentes acél szerkezet és a polírozott áramlási út szabályozott folyadékkezelést biztosít.
Ha a folyamat a szelepülékek és tömítések gyakori ellenőrzését vagy cseréjét igényli, a három részből álló szerkezet könnyebb hozzáférést biztosít a belső alkatrészekhez.
A SUS304 vagy SUS316L és a megfelelő fészek és tömítőanyag kiválasztása előtt ellenőrizze a folyamatfolyadékot vagy gázt.
A normál üzemi nyomás tartomány 1,0-1,6 MPa, míg az üzemi hőmérséklet -20°C-tól +150°C-ig terjedhet a választott ülésanyagtól függően.
Ra ≤0,8 μm a standard kivitel. Szigorúbb felületi követelményekkel rendelkező alkalmazások megadhatják az opcionális Ra ≤0,4 μm felületkezelést.
Rendelés előtt ellenőrizze a szükséges csatlakozást és az alkalmazandó szabványt, különösen, ha meglévő szaniter szelepet cserél.
Automatizált rendszerek esetén ellenőrizze a pneumatikus működtető szerkezet konfigurációját és azt, hogy szükség van-e mágnesszelepekre, helyzet-visszacsatolásra vagy egyéb vezérlőtartozékokra.
A szabványos gyártási átfutási idő 2-4 hét, a rendelési mennyiségtől, a specifikációktól és az anyagok elérhetőségétől függően. A sürgős rendeléseket vásárlás előtt vissza kell igazolni az AVM-mel.
A normál fizetési feltételek 30% előleg, a fennmaradó 70% pedig a szállítás előtt fizetendő T/T vagy L/C útján. Kis értékű megrendelések esetén előfordulhat, hogy a gyártás előtt teljes fizetést kell fizetni.
A szelepeket biztonságosan csomagolják megfelelő papír- és fadobozokba, hogy csökkentsék a sérülések kockázatát a kezelés és a nemzetközi szállítás során.
A fő előny a karbantartás hozzáférhetősége. A háromrészes ház lehetővé teszi a központi szeleprész szétválasztását, így a belső alkatrészek kényelmesebben ellenőrizhetők vagy cserélhetők.
A 3 részes kialakítás nagyobb hozzáférést biztosít a belső alkatrészekhez a karbantartáshoz, míg a 2 részes kialakítás általában egyszerűbb és kompaktabb karosszériafelépítést biztosít.
Igen. A szelep teljes furatú golyós kialakítást használ, hogy viszonylag korlátlan áramlást biztosítson, és teljesen nyitott állapotban csökkentse a nyomásveszteséget.
Igen. A szaniter konstrukció támogatja a CIP és SIP folyamatokba való integrációt. A tényleges tisztítási és sterilizálási paramétereket meg kell erősíteni a kiválasztott ülés- és tömítésanyag alapján.
A szeleptest és a golyó SUS304 vagy SUS316L rozsdamentes acélból készül, PTFE, szilikon, EPDM és FKM tömítési lehetőségekkel.
A megadott üzemi nyomás 1,0-1,6 MPa. A pontos nyomásértéket a kiválasztott méretnek és konfigurációnak megfelelően meg kell erősíteni.
A megadott tartomány -20°C és +150°C között van, a kiválasztott ülésanyagtól függően.
Igen. A pneumatikus konfiguráció támogatja az automatizált működést, és felszerelhető kompatibilis vezérlő- és helyzet-visszacsatoló tartozékokkal.
Az olyan higiénikus folyamatrendszerekhez, ahol a belső hozzáférhetőség, a teljes furatú áramlás és a pneumatikus elzárás kulcsfontosságú követelmény, az AVM Sanitary Pneumatic Straight 3 részes golyósszelep praktikus szelepkonfigurációt biztosít az igényes egészségügyi alkalmazásokhoz.
Adja meg az AVM-nek a szelepméretet, a folyamatközeget, a nyomást, a hőmérsékletet, a csatlakozási szabványt, a felületkezelési követelményeket és a pneumatikus vezérlési követelményeket a megfelelő konfiguráció meghatározásához.
