Kétrészes rozsdamentes acél teste SUS304 vagy SUS316L kivitelben kapható, egészségügyi polírozott nedves felületekkel, ill. PTFE alapú tömítési lehetőségek. A teljes nyílású golyó a belső áramlási járatot a csővezeték átmérőjének közelében tartja, az áramláskorlátozás és a turbulencia csökkentése a folyamatos folyadékszállítás során. Az egészségügyi kézikönyv Pneumatikus teljes furat A 2 részes golyósszelep kézi fogantyúval vagy pneumatikus működtetővel szállítható, és alkalmas élelmiszerekhez és italok, tejtermékek, gyógyszeripar, biotechnológia, kozmetikumok és finomkémiai feldolgozás.
A teljes nyílású golyó olyan furatot használ, amely nagy áramlási áthaladást biztosít a szelepen. Teljesen nyitott állapotban a furat igazodik a csővezetékhez, lehetővé téve a folyamatközeg minimális akadályozással történő áthaladását.
Ez különösen alkalmassá teszi a szelepet olyan rendszerekben, ahol az áramlási kapacitás fenntartása fontosabb, mint a fojtószelep.
Mivel a nyitott gömbjárat nem szűkíti jelentősen az áramlási utat, a szelep csökkentheti a nyomásveszteséget a szűkített nyílású szelepkonstrukciókhoz képest.
Ez értékes lehet az átviteli vezetékek, egészségügyi közműrendszerek és technológiai berendezések esetében, ahol a karbantartás elérhető a szivattyú nyomása fontos.
Az egyenes áramlási út segít minimalizálni az áramlási irány szükségtelen változásait. Polírozott belsővel kombinálva Ez támogatja a tisztább médiaátvitelt, és csökkenti azokat a területeket, ahol termékmaradványok maradhatnak.

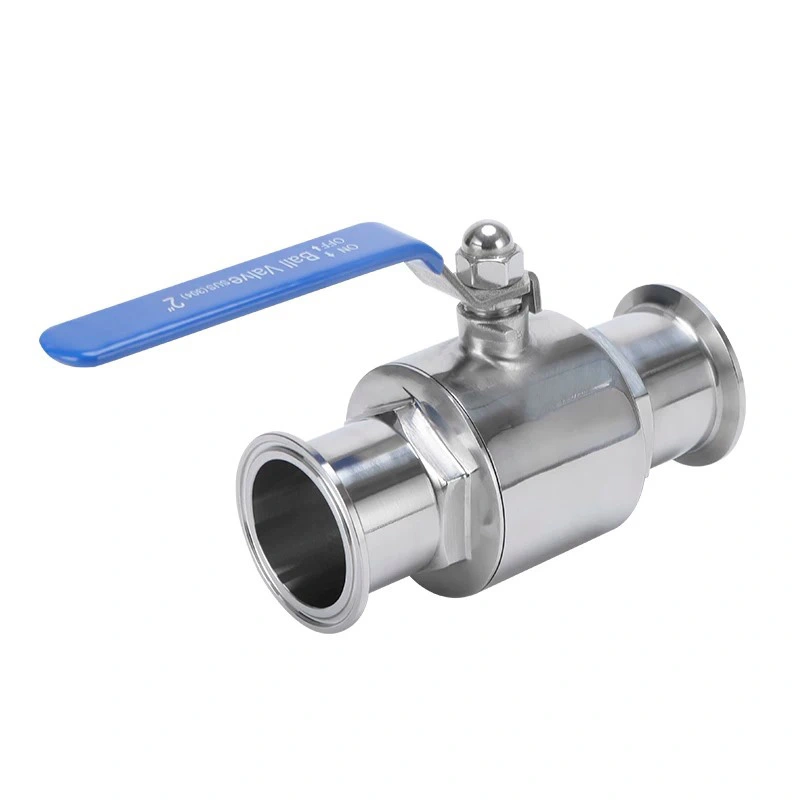

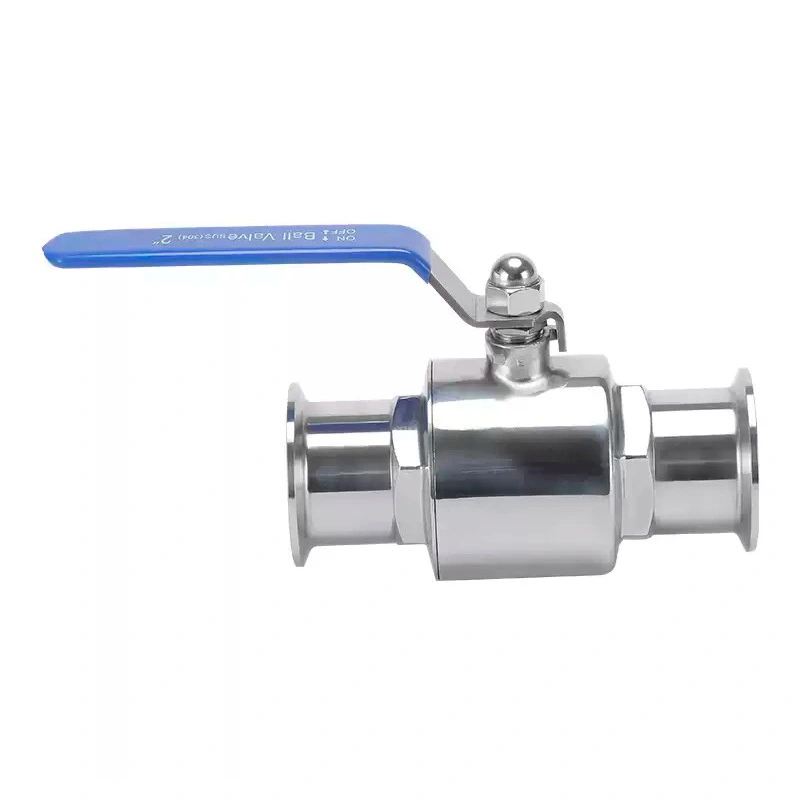

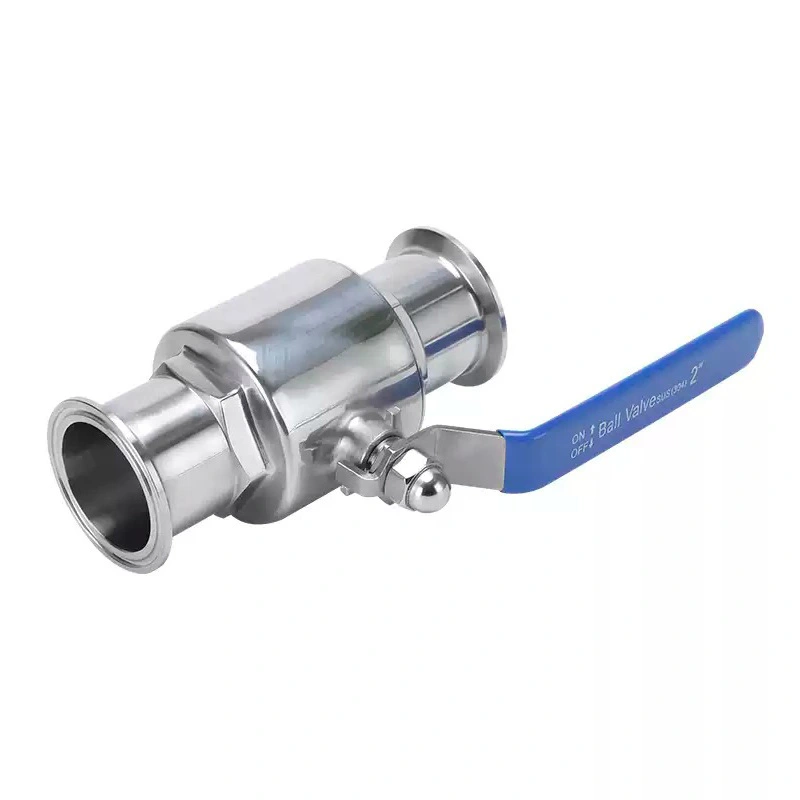

Az egészségügyi kézi pneumatikus, teljes furatú 2 részes golyósszelep kétrészes rozsdamentes acél testet használ, amely magában foglalja a golyó, szár, ülések és tömítőegység. Ez a konstrukció kompakt megoldást kínál a szaniter csővezetékekhez telepítés.
A SUS304 költséghatékony rozsdamentes acél opciót kínál a kompatibilis egészségügyi alkalmazásokhoz, míg a SUS316L jobb Alkalmas igényes, nagyobb korrózióállóságot igénylő termékkontaktus környezetekhez.
A kétrészes szerkezet lehetővé teszi, hogy a karbantartó személyzet hozzáférjen a belső tömítőelemekhez, amikor ellenőrzést ill cserére van szükség, ami megkönnyíti a szervizmunkát.
A szelep Tri-Clamp, Butt Weld, Menetes vagy Karimás csatlakozásokkal szállítható, hogy megfeleljen a különböző egészségügyi csővezeték tervek.
Az elérhető szabványok közé tartozik a DIN, ISO, SMS, IDF, 3-A, RJT és ASME BPE.
A szelep a golyó 90°-os elforgatásával működik. Amikor a furat egy vonalba esik a csővezetékkel, a szelep nyitva van; után 90°-os elfordulás esetén a golyó tömör része elzárja az áramlási járatot.
Ez az egyszerű működési elv gyors váltást tesz lehetővé a nyitott és zárt helyzetek között.
A kézi fogantyú közvetlen helyi vezérlést biztosít olyan rendszerek számára, ahol szükségtelen az automatizált működtetés, vagy ahol a kezelők egyszerű mechanikus felülírást igényel.
A pneumatikus működtető a sűrített levegőt negyedfordulatú mozgássá alakítja, így gyorsabb és megismételhetőbb automatizált gyártósorok működése.
Az AVM konfigurálhatja a szelepet kettős működésű vagy rugóvisszatérítéses pneumatikus működtetőkkel, lehetővé téve a vásárlók számára vezérlési stratégiájuk és hibahelyzeti követelményeik alapján.
A szabványos belső felületi kidolgozás Ra ≤0,8 μm, opcionális Ra ≤0,4 μm felületkezeléssel olyan alkalmazásokhoz, amelyeknél magasabb szintű felületi simaság.
A szaniter konstrukció célja, hogy csökkentse a felesleges belső tereket, amelyek visszatarthatják a termékmaradványokat ill tisztító folyadékok.
Ez különösen fontos a gyakori termékcserével vagy szigorú higiéniai követelményekkel járó alkalmazásoknál.
A szelep beépíthető CIP és SIP rendszerekbe, lehetővé téve a tisztítási és sterilizálási eljárásokat anélkül kell végrehajtani, hogy a szelepet rutinszerűen eltávolítanák a csővezetékből.
A PTFE-ülékek elsődleges tömítőfelületet biztosítanak a labda körül, és úgy tervezték, hogy közben megbízhatóan lehessen zárni ismételt nyitási és zárási ciklusok.
A folyamatkövetelményektől függően az AVM PTFE, EPDM és szilikon tömítési lehetőségeket kínál.
A megfelelő tömítést a technológiai közeg, a hőmérséklet, a tisztítószerek és a tisztítószerek szerint kell kiválasztani sterilizálási követelmények.
A golyós-ülékes konfigurációt úgy tervezték, hogy szoros elzárást biztosítson, amikor a szelep teljesen zárva van, és segít megelőzni nem kívánt folyamat-közeg szivárgás a működési ciklusok között.
| Tétel | Specifikáció |
| Termék neve | Egészségügyi kézi pneumatikus teljes furatú 2 részes golyósszelep |
| Márka | AVM |
| Szelep típusa | Teljes nyílású egészségügyi golyóscsap |
| Test Anyaga | SUS304 / SUS316L |
| Ülés anyaga | PTFE, EPDM, szilikon |
| Művelet | Kézi / Pneumatikus |
| Pneumatikus működtető | Kettős hatású / Tavaszi visszatérés |
| Üzemi nyomás | Maximum 10 bar |
| Üzemi hőmérséklet | -20°C és +150°C között, az ülés anyagától függően |
| Felületi kidolgozás | Ra ≤0,8 μm Standard; Ra ≤0,4 μm Nem kötelező |
| Kapcsolat | Tri-Clamp, Tompahegesztés, Menetes, Karimás |
| Szabványok | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Opcionális tartozékok | Mágnesszelep, végálláskapcsoló doboz, pozicionáló, légszűrő szabályozó, kézi vezérlés, NAMUR tartozékok |
| Méret | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

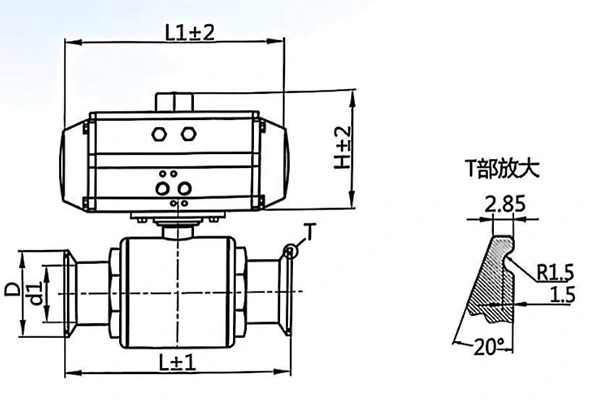

| Méret | d | D | L | Hengeres modell |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Egy mágnesszelep vezérelheti a pneumatikus levegőellátást, lehetővé téve a golyóscsap számára, hogy reagáljon az elektromos jelekre automatizált vezérlőrendszer.
A végálláskapcsoló doboz nyitott/zárt helyzet visszajelzést ad, segítve a kezelőket vagy a PLC-rendszereket, hogy megerősítsék az aktuális helyzetet szelep állapota.
Pozícionáló választható azokhoz az alkalmazásokhoz, amelyek jobban szabályozott szelepmozgató pozicionálást és folyamatfelügyeletet igényelnek.
A légszűrő szabályozó segít tisztább és megfelelően szabályozott sűrített levegőt juttatni a pneumatikus hajtóműhöz, támogatja a stabil működést.
A kézi felülírás egy további működési módot biztosít, ahol helyi szelep működésre van szükség üzembe helyezés, karbantartás vagy a vezérlőrendszer megszakítása.
A szelep használható kompatibilis higiéniai alkalmazásokban, például tisztított vízrendszerekben, WFI-rendszerekben, steril folyadékokban transzfer, puffer előkészítés, bioreaktor rendszerek és CIP/SIP csúszdák.
A GMP-vel kapcsolatos telepítéseknél a végső szelepkonfigurációt a projektnek megfelelően kell kiválasztani higiéniai és szabályozási követelményeknek.
Az alkalmazások közé tartozik a sejttenyésztés, a fermentáció, a biofarmakon feldolgozás, a steril eljárási csúszdák és folyamat-folyadék eloszlás.
A teljes furatú kialakítás különösen akkor hasznos, ha a technológiai folyadékok hatékony továbbítására van szükség.
A szelep beszerelhető tejtermékek, tejtermékek, gyümölcslevek, italok, sörfőzdék és élelmiszer-összetevők szállítórendszereibe, ahol higiénikus elzárás és alacsony áramlási ellenállás szükséges.
A megfelelő alkalmazások közé tartoznak a testápolók, samponok, krémek és más kompatibilis kozmetikai folyadékátvivő rendszerek.
A kompatibilis nagy tisztaságú és finom vegyi alkalmazásokhoz a szelep rozsdamentes acél szerkezetet biztosít, szoros kikapcsolás és rugalmas csatlakozási lehetőségek.
Ha a folyamat nagy áramlást igényel minimális nyomásveszteséggel, akkor a teljes furatú konfiguráció fontos választás tényező.
Válasszon SUS304 vagy SUS316L-t a folyamat közegének, a korróziós körülményeknek, a tisztító vegyszereknek és a termékkapcsolati követelmények.
A PTFE-t, az EPDM-et vagy a szilikont a tényleges folyamathőmérséklet, a közeg, a CIP vegyszerek és a SIP alapján kell kiválasztani. feltételeket.
Válassza a kézi működtetést helyi vezérléshez vagy pneumatikus működést, ha gyors, ismételhető és automatizált kapcsolásról van szó szükséges.
Erősítse meg a szükséges Tri-Clamp, hegesztett, menetes vagy karimás csatlakozást a megfelelő DIN, ISO, SMS, IDF, 3-A, RJT vagy ASME BPE szabvány.
Automatizált vonalak esetén adja meg, hogy mágnesszelepek, helyzet-visszacsatolás, pozicionálók, légszűrő-szabályozók, NAMUR tartozékokra, vagy kézi felülírásra van szükség.
A teljes furatú kialakítás miatt ez a szelep különösen alkalmas a nyomásveszteség és karbantartás miatt aggódó vásárlók számára hatékony folyamat-média átvitel.
Egy szelepplatform konfigurálható egyszerű kézi működtetésre vagy automatizált pneumatikus vezérlésre, lehetővé téve a különböző termelési környezetekhez alkalmazkodó berendezések.
A kétrészes test egyszerű felépítést biztosít a belső tömítés ellenőrzéséhez és karbantartásához alkatrészeket.
Polírozott nedves felületek, minimális holttér, egészségügyi csatlakozások és CIP/SIP kompatibilitás teszi a szelepet alkalmas olyan alkalmazásokra, ahol a tisztíthatóság a vásárlási prioritás.
A teljes furatú egészségügyi golyóscsapnak van egy gömbjárata, amelyet úgy terveztek, hogy szorosan illeszkedjen a csővezeték belső átmérőjéhez. Mikor teljesen nyitott, viszonylag korlátlan áramlási utat biztosít, segít csökkenteni a nyomásveszteséget és a turbulenciát.
A kétrészes szerkezet kompakt szeleptestet és praktikus hozzáférést biztosít a belső alkatrészekhez az ellenőrzéshez és karbantartás.
Igen. Az AVM kézi fogantyús működtetést, valamint kettős működésű vagy rugóvisszatérítésű pneumatikus konfigurációkat kínál aktuátorok.
A megadott maximális üzemi nyomás 10 bar. A tényleges nyomásképességet a szerint kell megerősíteni kiválasztott méret, anyag, ülés és működési feltételek.
A megadott működési tartomány -20°C és +150°C között van, a kiválasztott üléktől és tömítőanyagoktól függően.
Igen. A szaniter konstrukciót CIP és SIP tisztítórendszerekbe való integrálásra tervezték. A tényleges A sterilizálás feltételeit a kiválasztott tömítőanyagoknak megfelelően meg kell erősíteni.
A standard felületkezelés Ra ≤0,8 μm, opcionális Ra ≤0,4 μm felületkezeléssel a simítót igénylő alkalmazásokhoz belső felület.
A tipikus alkalmazások közé tartozik a gyógyszeripar, a biotechnológia, az élelmiszeripar, az italgyártás, a tejtermékek, a sörfőzdék, a kozmetikumok és a kompatibilis termékek. finom vegyi feldolgozás.
A szabványos gyártási idő 2-4 hét, a rendelési mennyiségtől, a szelepkonfigurációtól, a specifikációktól és a specifikációtól függően anyag elérhetősége. A sürgős igényekkel rendelkező vásárlóknak meg kell erősíteniük a legkorábbi elérhető gyártási ütemtervet AVM-mel.
A normál fizetési feltételek 30% előleg, a fennmaradó 70% pedig a szállítás előtt fizetendő T/T vagy L/C útján. Kis értékűre megrendelés esetén a gyártás előtt teljes fizetés szükséges.
A szelepek biztonságosan be vannak csomagolva megfelelő papírral és fa tokkal, hogy megvédjék a berendezést a nemzetközi időszakban szállítást, és csökkenti a sérülés kockázatát a szállítás előtt.
Ha a folyamat nagy áramlási kapacitást, alacsony nyomásveszteséget, gyors lekapcsolást és higiénikus felépítést igényel, az AVM Az egészségügyi kézi pneumatikus, teljes furatú 2 részes golyósszelep rugalmas megoldást kínál mind a kézi működtetésű, mind a automatizált szaniter csővezetékek.
Adja meg az AVM-nek a szelep méretét, a folyamatközeget, az üzemi nyomást, az üzemi hőmérsékletet, a csatlakozási szabványt, az ülést anyagot és működési módot az alkalmazásának megfelelő konfiguráció kiválasztásához.
