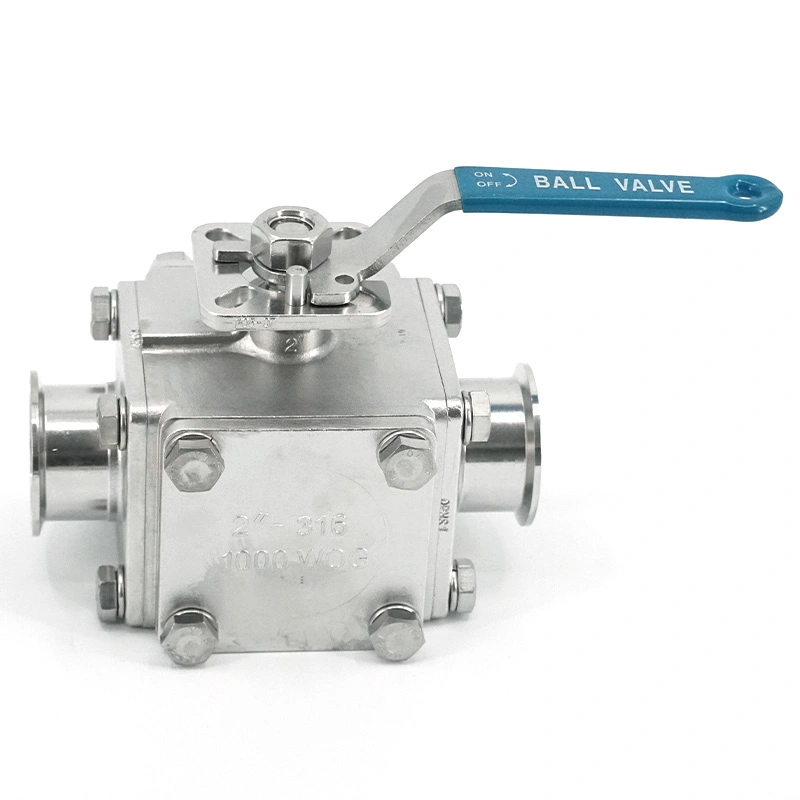

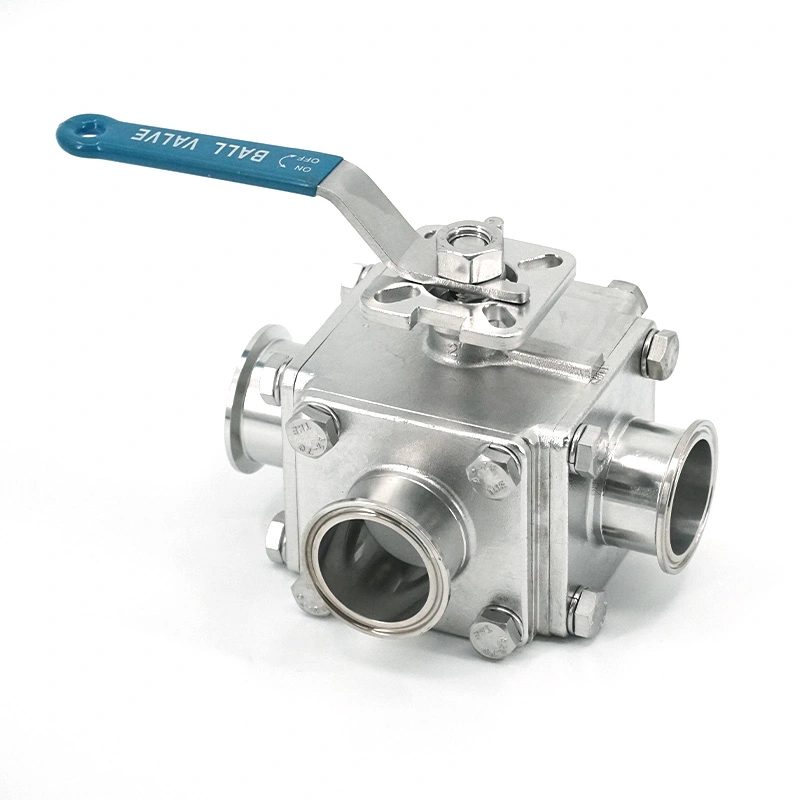

Egészségügyi pneumatikus háromutas golyóscsap

Az L-Port és T-Port golyós konfigurációkkal elérhető egészségügyi pneumatikus négyzetes háromutas golyósszelep megfelelnek a különböző áramlási útválasztási követelményeknek. A rozsdamentes acél test, polírozott nedves felületek, A minimális üreges ülésszerkezet és a pneumatikus negyedfordulatú működés alkalmassá teszi gyógyszerészeti, biotechnológia, élelmiszer-, ital-, tejtermék-, kozmetikai és egyéb higiéniai feldolgozási rendszerek.

Flow port konfigurációk

1. L-Port Flow

Az L-Port golyó két portot köt össze, miközben leválasztja a harmadik portot. Akkor megfelelő, ha egy folyamatfolyamra van szükség átkapcsolható két különböző csővezeték között, például két tartály, szállítási útvonal vagy folyamatkivezetés között.

2. T-Port Flow

A T-Port golyó rugalmasabb kommunikációt biztosít a három szelepnyílás között. A labda helyzetétől függően különböző csővezetékek csatlakoztathatók vagy leválaszthatók, így alkalmas elosztásra, szállításra, ill többirányú folyamatirányítás.

3. Port kiválasztása

Az L-Port vagy T-Port konfigurációt a tényleges csővezeték-elrendezésnek megfelelően kell kiválasztani és szükséges pozíciók váltása. Összetett rendszerek esetén a vevők egy folyamatábrát is rendelkezésre bocsáthatnak, így az AVM ellenőrizni tudja a szükségeset áramlási útvonal a gyártás előtt.

Pneumatikus működés

1. 90°-os működés

A pneumatikus működtető 90°-kal elforgatja a szelepszárat, hogy megváltoztassa a golyó helyzetét és átirányítsa a folyamatot média. Ez a negyedfordulatú mechanizmus egyszerű váltást biztosít az előre meghatározott áramlási utak között.

2. Kettős működésű működtető

A kettős működésű konfiguráció sűrített levegőt használ mind a nyitáshoz, mind a záráshoz. Arra alkalmas automatizált rendszerek, ahol mindkét irányban pneumatikus vezérlésre van szükség.

3. Rugó-visszaállítású működtető

A rugóvisszatérítéses konfiguráció sűrített levegőt használ az egyik irányba, és rugóerőt az ellenkező mozgáshoz. Ez akkor választható, ha a folyamat egy meghatározott alapértelmezett pozíciót igényel a levegőellátás megszűnése után.

4. Vezérlőrendszer-integráció

A pneumatikus szelepmozgató kombinálható mágnesszelepekkel, végálláskapcsoló dobozokkal, pozicionálókkal és légszűrővel szabályozók. Ezek az alkatrészek lehetővé teszik a szelep integrálását PLC-vel vagy más folyamatvezérlő rendszerekkel távolról váltás.

Higiénikus belső kialakítás

1. Csökkentett termékmegtartás

A belső szerkezet úgy van kialakítva, hogy csökkentse a felesleges üregeket a labda és az ülés körül. Ez segít korlátozni a folyamatközeg visszatartása az áramlásváltás során, és támogatja a higiénikus működést, ahol a termékeket gyakran cserélik.

2. Üreggel töltött ülés

Az üreges ülékkialakítás csökkenti a rendelkezésre álló helyet a tömítési terület körül, ahol a folyamatmaradványok előfordulhatnak felhalmozódnak. Ez a konstrukció megkönnyíti a tisztítást és segít csökkenteni a lehetséges szennyeződési pontokat.

3. Polírozott nedvesített felületek

A standard belső felületkezelés Ra ≤0,8 μm, opcionális Ra ≤0,4 μm elektropolírozott felülettel. A simább A felület csökkentheti a termék tapadását és megkönnyítheti a termékkel érintkező területek tisztítását.

4. CIP és SIP

Az egészségügyi pneumatikus négyszögű háromutas golyósszelepet a megfelelő CIP és SIP rendszerekbe való integrálásra tervezték, lehetővé teszi a tisztítási és sterilizálási eljárások végrehajtását, miközben a szelep telepítve marad. A tényleges CIP és a SIP feltételeket ellenőrizni kell a kiválasztott ülés és tömítőanyagok alapján.

Anyagok és tömítések

1. SUS304 és SUS316L

Az AVM SUS304 és SUS316L rozsdamentes acél konfigurációkat kínál. A SUS316L választható az igénylő alkalmazásokhoz nagyobb korrózióállóság vagy szigorúbb termékérintkezési feltételek.

2. PTFE ülés

A PTFE megbízható tömítést és vegyszerállóságot biztosít számos kompatibilis szaniteripari alkalmazáshoz. Az az alkalmasságot a technológiai közeg, a tisztítószerek és az üzemi hőmérséklet alapján kell megerősíteni.

3. EPDM és szilikon tömítések

Az EPDM és a szilikon kiválasztható a kompatibilis egészségügyi feldolgozási alkalmazásokhoz a folyamat közegének megfelelően, hőmérséklet, tisztítási követelmények és sterilizálási feltételek.

4. FKM pecsét

Az FKM olyan alkalmazásokhoz áll rendelkezésre, amelyek meghatározott vegyszerekkel és működési feltételekkel szembeni megfelelő ellenállást igényelnek. A kompatibilitást a kiválasztás előtt meg kell erősíteni.

Tömítés és kapcsolás

1. Flow-Path Isolation

A precíziósan megmunkált golyó és a higiénikus ülésszerkezet tömítést biztosít a kiválasztott áramlási utak között, segít megelőzni nem kívánt kommunikáció az elszigetelt portok között.

2. Üléskompenzáció

Az elasztikus tömítőszerkezet lehetővé teszi, hogy az ülés alkalmazkodjon a normál üzemi körülmények változásaihoz, segítve a karbantartást a labda és az ülés közötti érintkezés az ismételt kapcsolás során.

3. Üzemi nyomaték

A precíziósan megmunkált golyót és az ülést zökkenőmentes forgásra tervezték szabályozott üzemi nyomatékkal, lehetővé téve a pneumatikus működtető a szelep hatékony működtetéséhez.

4. Ismételt kapcsolás

A 90°-os működési mechanizmus olyan folyamatrendszerekhez alkalmas, ahol az áramlási utakat többször kell megváltoztatni közben gyártás, szállítás, tisztítás vagy termékcsere.

Műszaki előírások

Méretek és méretek

Az AVM ezt a háromutas konfigurációt biztosítja 1/2" és 4" között, ami körülbelül a DN15–DN100-nak felel meg. Aktuális A csatlakozási méretek a kiválasztott szelepmérettől és az egészségügyi csatlakozási konfigurációtól függenek.

Csatlakozási lehetőségek

1. Tri-Clamp

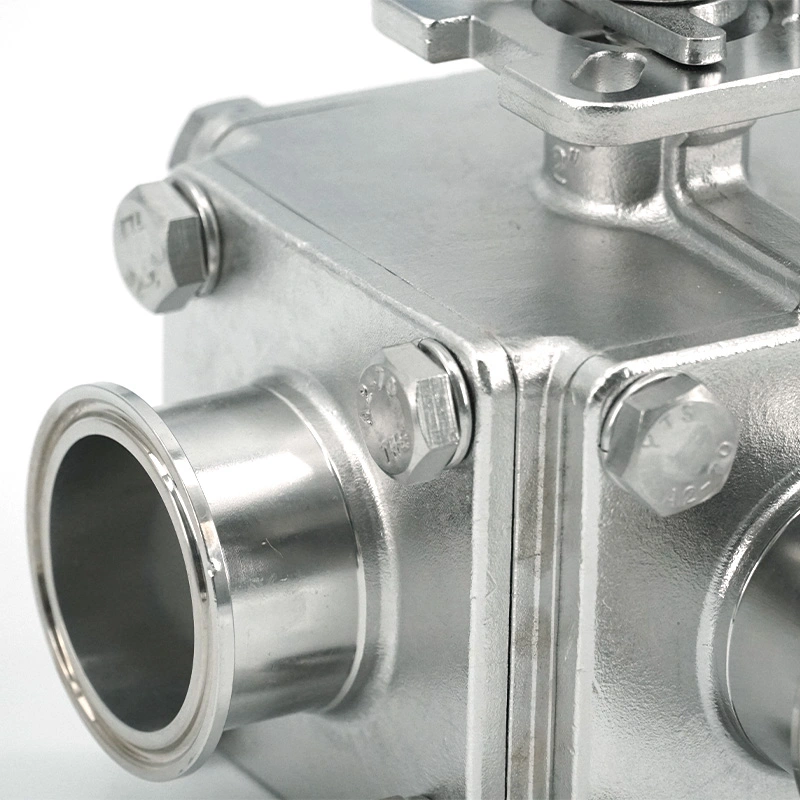

A Tri-Clamp csatlakozások alkalmasak egészségügyi folyamatrendszerekhez, ahol kényelmes a telepítés, eltávolítás és ellenőrzés szükséges. Általában élelmiszer-, ital-, tej-, gyógyszer- és biotechnológia területén használják felszerelést.

2. Tompahegesztés

A tompahegesztett csatlakozások állandó kapcsolatot biztosítanak a szelep és a technológiai csővezeték között. Ez a konfiguráció az alkalmas ott, ahol higiénikus csővezeték-folytonosságra és csökkentett leszerelhető csatlakozásokra van szükség.

3. Menetes

A menetes változatok alternatív csatlakozási módot kínálnak a kompatibilis szaniter csőrendszerekhez. Az alkalmazandó A menetszabványt a meglévő telepítésnek megfelelően meg kell erősíteni.

4. Karimás

A karimás változatok ott használhatók, ahol a szelepet kompatibilis berendezéshez vagy csőrendszerhez kell csatlakoztatni csavaros csatlakozások. A méret- és karimaszabványokat megrendelés előtt meg kell erősíteni.

Alkalmazások

1. Gyógyszerészeti feldolgozás

Az egészségügyi pneumatikus négyszögű háromutas golyósszelep használható kompatibilis gyógyszerészeti rendszerekben injektáláshoz gyártás, vakcinagyártás, pufferkészítés, tisztított víz rendszerek, WFI rendszerek, steril folyadék transzfer, és CIP/SIP folyamatsorok.

2. Biotechnológia

A tipikus alkalmazások közé tartozik a sejttenyésztés, a fermentáció, a biogyógyszergyártás, a steril folyadéktranszfer és folyamatcsúcsok, ahol automatizált áramlási útvonal-váltásra van szükség.

3. Étel és ital

Az alkalmazások közé tartozik a tejfeldolgozás, a tej- és joghurtgyártás, a gyümölcslé-feldolgozás, a sörfőzdék, az italgyártás töltés, és folyékony élelmiszer-szállítás, ahol higiénikus áramlási útvonalra van szükség.

4. Kozmetikumok

A szelep alkalmazható samponra, testápolóra, krémre, kozmetikai összetevők átvitelére és egyéb kompatibilis folyadékokra ellenőrzött csővezetékes elosztást igénylő feldolgozó rendszerek.

Vevőválasztási útmutató

1. Erősítse meg a szükséges áramlási útvonalakat

Az első kiválasztási pont az, hogy a rendszer L-Port átirányítást vagy T-Port többirányú áramlást igényel. A a szükséges csatlakozási és leválasztási állapotokat megrendelés előtt meg kell erősíteni.

2. Erősítse meg a feldolgozási adathordozót

A folyamatközeget a szeleptest és az ülés anyagának kiválasztásakor kell biztosítani. Ez különösen fontos tisztító vegyszereket, korrozív közegeket vagy nagy tisztaságú folyadékokat tartalmazó rendszerekhez.

3. Erősítse meg a nyomást és a hőmérsékletet

Meg kell adni a tényleges üzemi nyomást, a folyamat hőmérsékletét, a CIP hőmérsékletet és a SIP feltételeket, hogy a A kiválasztott szelepkonfiguráció ellenőrizhető a vonatkozó működési határértékekkel.

4. Erősítse meg a pneumatikus követelményeket

A vásárlóknak meg kell adniuk az előnyben részesített szelepmozgató típust, a rendelkezésre álló légnyomást, az alapértelmezett szelephelyzetet és a szükséges mennyiséget vezérlő tartozékokat, amikor a szelepet egy automatizált folyamatrendszerhez csatlakoztatják.

5. Erősítse meg a Csatlakozási szabványt

A meglévő csővezeték csatlakozást Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, vagy más vonatkozó szabvány a telepítési problémák elkerülése érdekében.

Minőségellenőrzés és szállítás

1. Áramlási útvonal ellenőrzése

Háromutas szelep esetén az AVM ellenőrzi a tényleges golyókonfigurációt és a kapcsolási helyzeteket, hogy biztosítsa az L-Port ill. A T-Port áramlási útja megfelel a megadott szelepelrendezésnek.

2. Pneumatikus funkció tesztelése

Az összeszerelt aktuátor és szelep megfelelő 90°-os mozgását, kapcsolási reakcióját és működési állapotát ellenőrzik szállítás előtt.

3. Tömítés és felületvizsgálat

A szelep megfelelő szivárgás- és tömítés-ellenőrzésen esik át, míg a rozsdamentes acél felületek és a szaniter csatlakozás a végeit megmunkálási vagy felületi hibák szempontjából megvizsgálják.

4. Csomagolás nemzetközi szállításhoz

Csomagolás előtt az egészségügyi csatlakozóvégeket védjük a szennyeződéstől és az ütésektől. A pneumatikus működtető és a szabadon álló alkatrészek további védelmet kapnak, és a teljes szelep a kiválasztottnak megfelelően van rögzítve szállítási mód.

Gyakran Ismételt Kérdések

1. Mire használható a háromutas golyóscsap?

A folyamatközeg három csatlakoztatott csővezeték közötti átirányítására, elosztására vagy elkülönítésére szolgál. A három portos szerkezete alkalmassá teszi több áramlási útvonalat igénylő folyamatrendszerekhez.

2. Mi a különbség az L-Port és a T-Port között?

Az L-Port konfiguráció két portot köt össze, míg a harmadikat leválasztja, így alkalmassá teszi a kétutas átirányításra. A A T-Port konfiguráció rugalmasabb kommunikációt biztosít három port között az elosztáshoz és a többirányú kommunikációhoz útválasztás.

3. Kompatibilis a CIP és SIP protokollokkal?

Az egészségügyi pneumatikus négyszögletes háromutas golyósszelepet a megfelelő CIP és SIP rendszerekbe való integrálásra tervezték. A A tényleges tisztítási és sterilizálási feltételeket a kiválasztott ülés- és tömítésanyagokkal összevetve kell ellenőrizni.

4. Mi a maximális üzemi nyomás?

A mellékelt specifikáció legfeljebb 5 bar üzemi nyomást tartalmaz, a tényleges megengedett nyomás függvényében a szelep méretére és konfigurációjára vonatkozóan.

5. Mi az üzemi hőmérséklet?

A mellékelt specifikáció -20°C és +180°C közötti működési tartományt ad, a kiválasztott ülésanyagtól függően.

6. Csatlakoztatható PLC-hez?

Igen. Mágnesszelepek, végálláskapcsoló dobozok, pozicionálók és egyéb vezérlőtartozékok konfigurálhatók integráció automatizált folyamatirányító rendszerekkel.

7. Hogyan válasszuk ki a SUS304 vagy SUS316L típust?

A kiválasztás elsősorban a technológiai közegtől, a korróziós körülményektől, a higiéniai követelményektől és a termékkel való érintkezéstől függ követelményeknek. A SUS316L-t általában az igényesebb higiéniai és korrózióérzékeny alkalmazásokhoz választják.

8. Milyen információkra van szükség az árajánlathoz?

Adja meg a szelep méretét, az L-Port vagy T-Port követelményeit, a folyamatközeget, az üzemi nyomást, a hőmérsékletet, a csatlakozást szabvány, működtető típus, elérhető légnyomás és a szükséges vezérlő tartozékok. Csővezeték rajza javasolt ha több kapcsolási helyzetről van szó.
