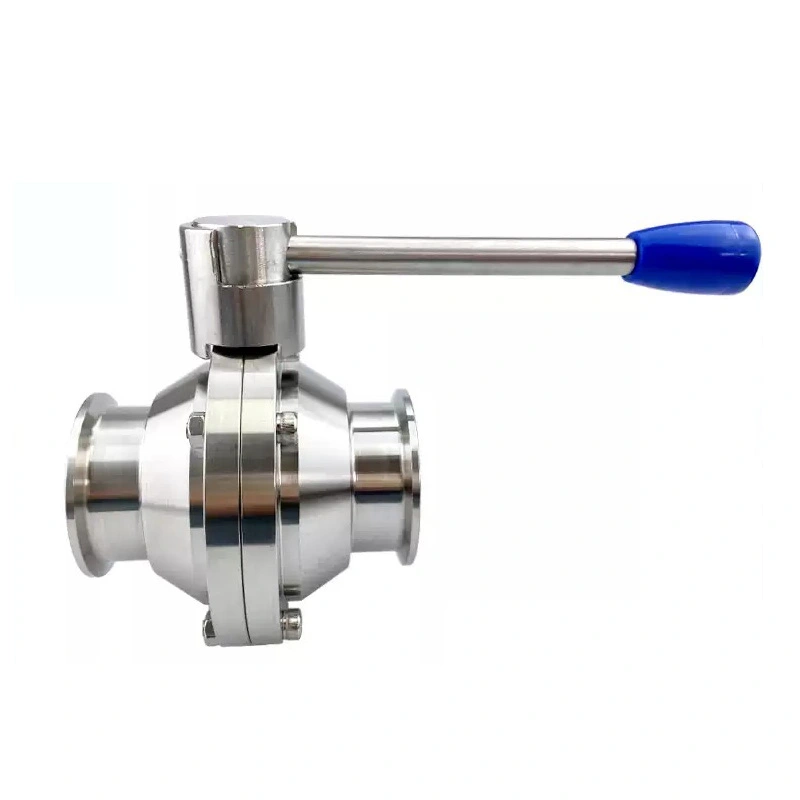

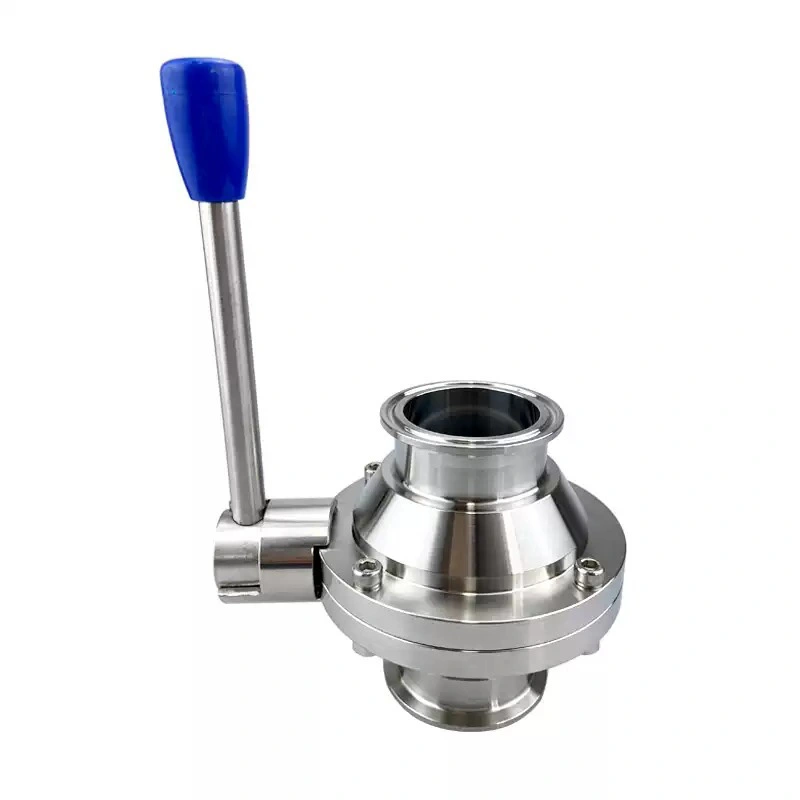

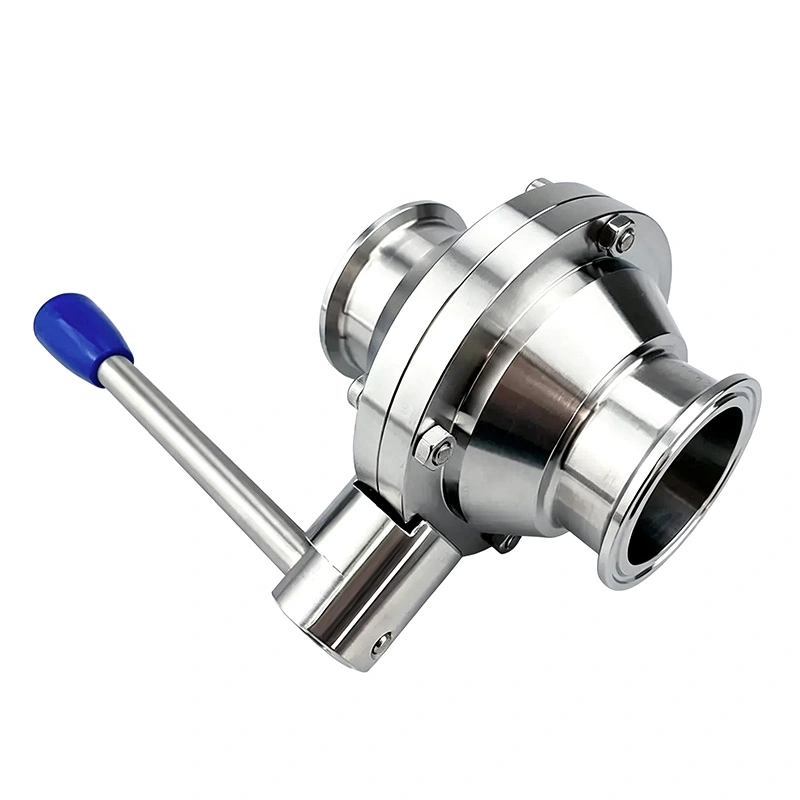

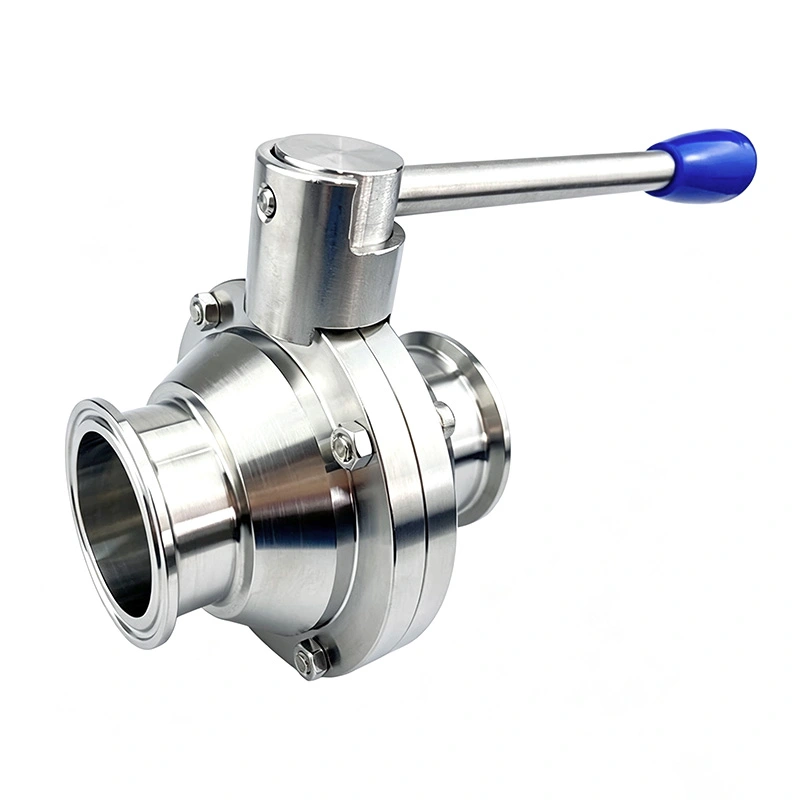

Az egészségügyi pillangó típusú golyóscsap kézi és automatizált működési konfigurációkkal is elérhető. Rozsdamentes acélszerkezete és egészségügyi áramlási útja alkalmassá teszi élelmiszerekhez és italokhoz, tejtermékekhez, gyógyszeriparhoz, biotechnológiai, kozmetikai és kompatibilis finomkémiai feldolgozó rendszerek.
A belső pillangó típusú golyó megváltoztatja az effektív áramlási területet, ahogy a szelep forog. Ez lehetővé teszi az üzemeltetők számára állítsa be a folyamat áramlását teljesen nyitott és teljesen zárt helyzetek között a gyártási követelményeknek megfelelően.
A viszonylag nyitott áramlási csatorna alkalmas nagyobb viszkozitású termékekhez, ahol túlzott áramláskorlátozás lehetséges befolyásolja az átviteli teljesítményt. Tipikus felhasználási területei a tejtermékek, folyékony élelmiszerek, kozmetikai készítmények és kompatibilis technológiai folyadékok.
A Sanitary Butterfly típusú golyósszelep bizonyos szuszpendált vagy lágy részecskéket tartalmazó folyékony közegekhez használható. A szelep kiválasztása előtt meg kell erősíteni a részecskeméretet, a koncentrációt, a viszkozitást, a hőmérsékletet és az áramlási sebességet egy adott folyamathoz.
A 12 állású fogantyú körülbelül 15°-os állítási lépést tesz lehetővé, lehetővé téve a kezelőknek az ismételhető beállítás kiválasztását intermediate flow positions. Finomabb kézi áramlásszabályozást igénylő folyamatokhoz alkalmas.
The 4-position pull handle provides several defined operating positions for straightforward manual adjustment. Ez az suitable when the process uses predetermined flow settings rather than continuous regulation.
A fogantyú konfigurációját a kívánt beállítási pontosságnak megfelelően kell kiválasztani. A 12 pozíciós változat az finomabb kézi szabályozásra alkalmas, míg a 4 állású változat egyszerűbb áramlási beállításokra alkalmas.
The pneumatic actuator converts compressed-air movement into approximately 90° rotary movement, allowing rapid valve pozicionálás. It is suitable for production lines equipped with pneumatic control systems.
Az elektromos működtetés akkor választható, ha a folyamat elektromosan vezérelt szeleppozicionálást igényel, vagy amikor sűrített levegő nem áll rendelkezésre.
A működtetett szelep integrálható PLC-vel és más vezérlőrendszerekkel, lehetővé téve a szeleppozicionálás együttes működését szivattyúkkal, tartályokkal, töltőberendezésekkel és egyéb folyamatgépekkel.
A belső golyót speciálisan úgy alakították ki, hogy forgás közben szabályozható áramlási nyílást biztosítson. Ez lehetővé teszi a szelepet a csővezeték elzárás mellett az áramlásszabályozás elvégzésére.
Amikor a szelep megközelíti a teljesen nyitott helyzetet, az áramlási járat viszonylag akadálymentes utat biztosít a folyamatközeg, segít csökkenteni a felesleges ellenállást a folyadékszállítás során.
Ahogy a golyó elfordul a teljesen nyitott helyzettől, a rendelkezésre álló áramlási terület csökken. Ez egy közbenső áramlásszabályozó funkció külön szabályozó szelep nélkül.
A SUS304 kompatibilis élelmiszer-, ital-, kozmetikai és általános higiéniai feldolgozási alkalmazásokhoz alkalmas szabványos korrózióállóság megfelel a folyamat követelményeinek.
A SUS316L igényesebb termékkontaktusokhoz választható, ahol nagyobb a korrózióállóság és szigorúbb anyagi követelményekre van szükség.
A tömítőanyagot a technológiai közeg, a hőmérséklet, a tisztítószerek és a tisztítószerek szerint kell kiválasztani sterilizálási feltételek. Megfelelő igény esetén a vevőknek meg kell adniuk a tényleges működési feltételeket konfigurációt.
Amikor a belső áramlási járat egy vonalban van a csővezetékkel, a szelep biztosítja a maximális rendelkezésre álló áramlási területet feldolgozza a médiaátvitelt.
Amikor a labda egy köztes helyzetbe forog, az áramlási terület részben korlátozott. Ezt a pozíciót szokták szabályozza a folyamat áramlását a szükséges gyártási feltételeknek megfelelően.
Amikor a golyó eléri a zárt helyzetet, az áramlási járat elzáródik, és a tömítőszerkezet biztosítja az elzárást az upstream és a downstream oldalak között.
| Tétel | Specifikáció |
| Termék neve | Egészségügyi pillangó típusú golyóscsap |
| Márka | AVM |
| Szelep típusa | Pillangó típusú golyóscsap |
| Test Anyaga | SUS304 / SUS316L |
| Művelet | Kézi / Pneumatikus / Elektromos |
| Kézi fogantyú | 12-pozíció / 4-pozíció |
| Működési mechanizmus | 90°-ban forgó |
| Kapcsolat | Szaniter bilincs és kompatibilis csatlakozási lehetőségek |
| Alkalmazási adathordozó | Folyadékok / viszkózus folyadékok / kompatibilis részecsketartalmú folyadékok |
| Felületi kidolgozás | Az egészségügyi feldolgozási követelményeknek megfelelően |
| Alkalmazási iparágak | Élelmiszerek és italok / Tejtermékek / Gyógyszerészet / Biotechnológia / Kozmetika / Finomvegyszerek |

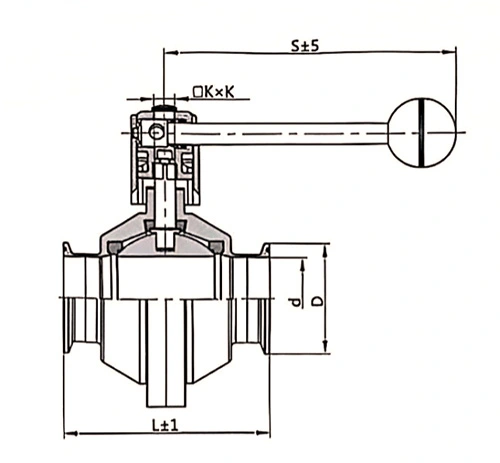

| Méret | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
A Sanitary Butterfly típusú golyósszelep használható tej, joghurt, gyümölcslé, szószok, folyadékok szabályozott továbbítására élelmiszer-összetevők és egyéb kompatibilis termékek, ahol higiénikus áramlásszabályozás szükséges.
Tipikus alkalmazások közé tartozik a gyógyszerészeti folyadéktranszfer, pufferkészítés, biofeldolgozó berendezések, nagy tisztaságú folyadékkezelés és kompatibilis higiénikus folyamatcsövek.
A szelep samponokhoz, testápolókhoz, krémekhez és más kozmetikai készítményekhez használható, ahol a viszkozitás és a szabályozott A folyadékszállítás fontos folyamati szempont.
Kompatibilis vegyi közegek esetén a szelep alkalmazható folyadékszállítási és folyamatvezérlő rendszerekre, amelyek magukban foglalják viszkózus vagy részecsketartalmú anyagok. Az anyag és a tömítés összeférhetőségét a szerint kell értékelni tényleges kémiai összetétel.
Adja meg a közeg nevét, viszkozitását, részecsketartalmát, koncentrációját és működési hőmérsékletét, mivel ezek a tényezők közvetlenül befolyásolja a szelep és a tömítőanyag kiválasztását.
Ha a szelepet főként szigetelésre használják, akkor elegendő lehet egy alapvető működési konfiguráció. Ha közbenső áramlás beállítás szükséges, akkor a 12 állású fogantyút vagy egy működtetett konfigurációt kell figyelembe venni.
A szelep méretének és csatlakozási méreteinek meg kell egyeznie a meglévő egészségügyi csőrendszerrel. Adja meg a szükséges névleges mérete és csatlakozási típusa ajánlatkéréskor.
Kézi működtetéshez adja meg a kívánt fogantyútípust. Automatizált alkalmazásokhoz pneumatikus vagy elektromos működését, és biztosítsa a rendelkezésre álló szabályozási feltételeket.
A szelep méreteit és a szaniter csatlakozási interfészeket korábban a megadott konfigurációnak megfelelően ellenőrizzük szállítmány.
A kézi és működtetett konfigurációk megfelelő mozgása és pozicionálása a kiválasztottnak megfelelően ellenőrzik működési mechanizmus.
A rozsdamentes acél test és a csatlakozóvégek védve vannak a kezelés és a csomagolás során, hogy csökkentsék a kockázatot karcolások, deformáció és szennyeződés szállítás közben.
Az AVM megfelelő védőcsomagolást használ a nemzetközi szállításhoz. Papír és fa tokok megoldhatók a szelep méretének, működési konfigurációjának és szállítási követelményeinek megfelelően.
Higiénikus technológiai csővezetékekben áramlásszabályozásra és elzárásra egyaránt használható, különösen köztes áramlás esetén beállítás szükséges.
Igen. A szelepet viszkózus folyadékokat tartalmazó alkalmazásokhoz tervezték, bár a tényleges alkalmasság attól függ viszkozitás, hőmérséklet, áramlási sebesség és az adott közeg jellemzői.
Megfontolható a kompatibilis részecsketartalmú folyadékok esetében. Részecskeméret, koncentráció, keménység és folyamat a feltételeket a kiválasztás előtt meg kell erősíteni.
A 12 állású fogantyú körülbelül 15°-os állítási lépést tesz lehetővé a finomabb kézi áramlási pozicionálás érdekében. A A 4 állású fogantyú több előre meghatározott pozíciót biztosít az egyszerűbb kezelés érdekében.
Igen. Pneumatikus és elektromos működtetési lehetőségek állnak rendelkezésre az automatizált folyamatrendszerekhez való integrációhoz.
Adja meg a szelep méretét, a folyamatközeget, a viszkozitást, a részecskék jellemzőit, a hőmérsékletet, a nyomást, a szükséges áramlást sebesség, kapcsolat típusa és előnyben részesített kézi vagy automatizált működési mód.
