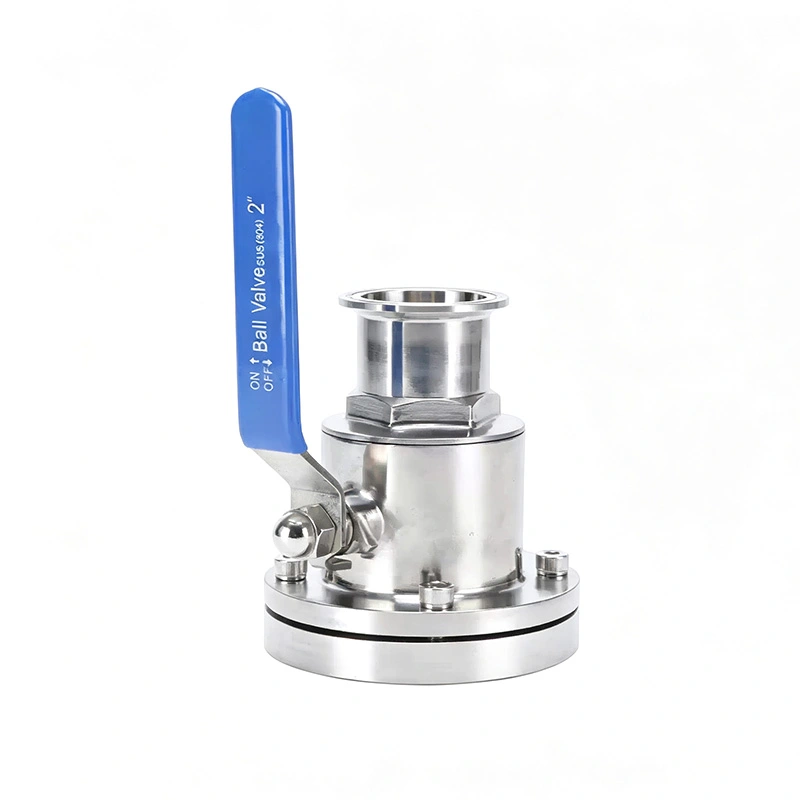

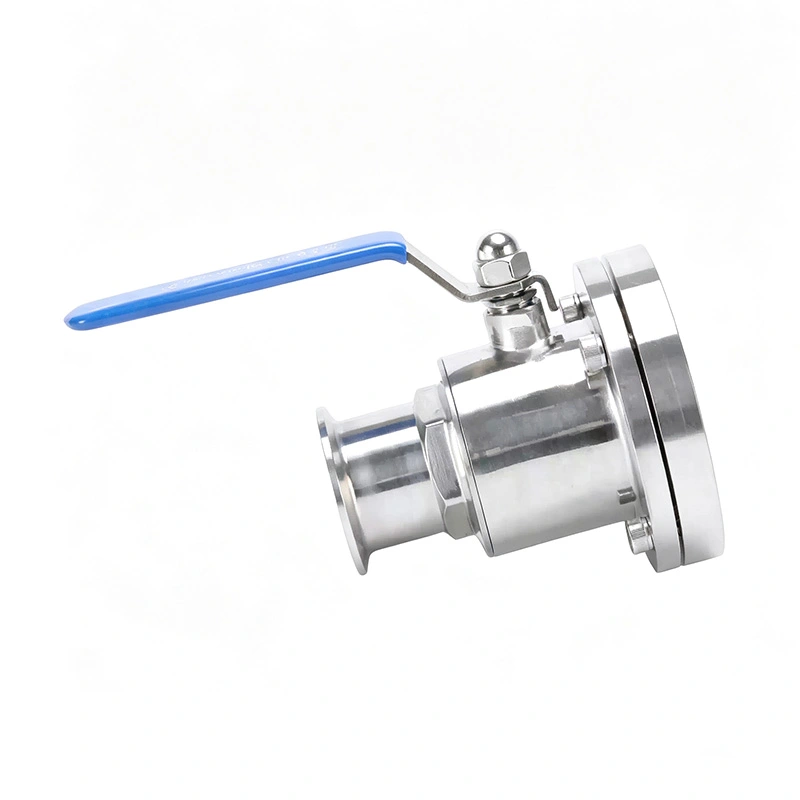

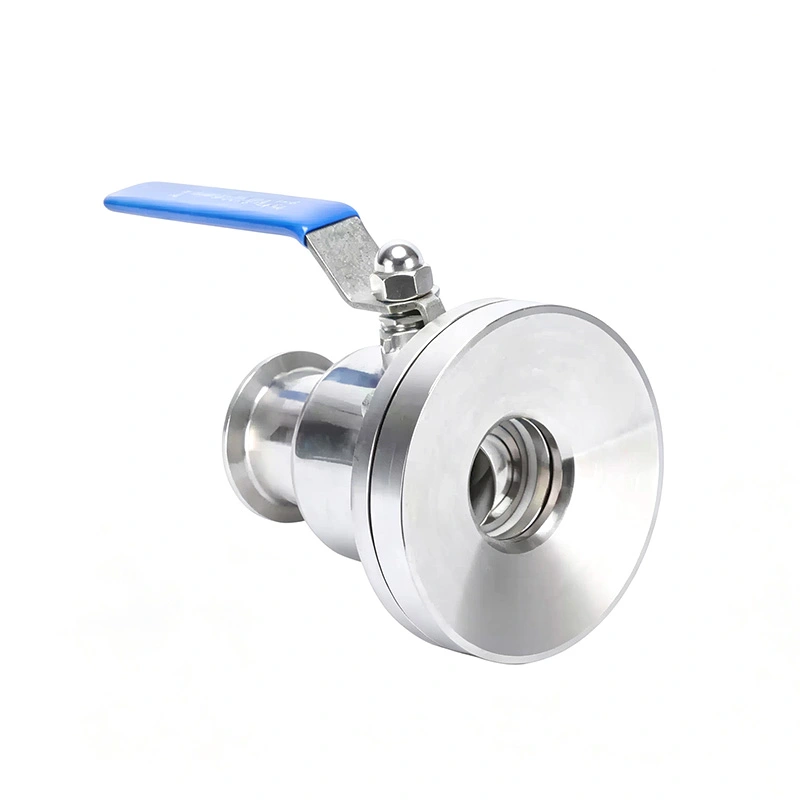

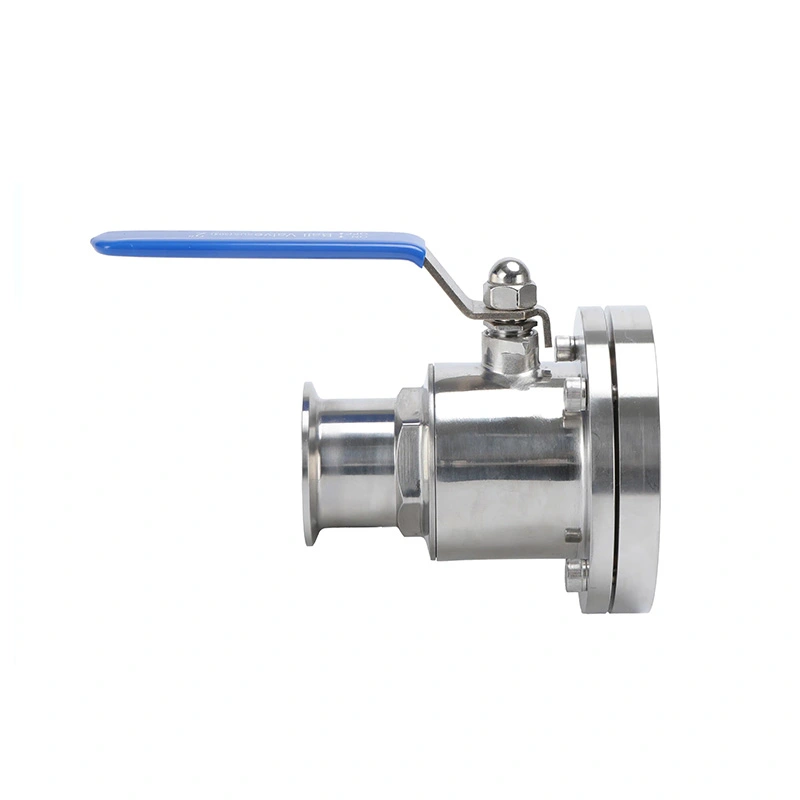

A szabványos soros golyóscsapokkal ellentétben a tartályfenék konfigurációja a szelep közötti csatlakozás köré van kialakítva és az edény kimenetét. A belső járat segít csökkenteni a termék visszatartását a tartály alján, ezáltal a szelepet alkalmas olyan folyamatokhoz, ahol fontos a teljes vízelvezetés, az alacsony maradékanyag-tartalom és a könnyű tisztítás.
Az egészségügyi tartály alsó golyósszelepe kézi működtetéssel vagy pneumatikus működtetéssel kapható, és használható gyógyszeripari, biotechnológiai, élelmiszeripari, italipari, tejipari, kozmetikai és kompatibilis finomkémiai feldolgozórendszerek.
A szelep egy tartály vagy technológiai tartály legalacsonyabb kimenetéhez van felszerelve, amely közvetlen áramlási utat biztosít a tartályból az alsó csővezetékbe. Ez a konfiguráció alkalmas termékleürítésre, tartály leürítésére, szállítására és folyamatváltás.
A szelep szerkezetét úgy tervezték, hogy minimalizálja a felesleges üregeket és a termék felhalmozódását a tartály kimenete körül. Ez különösen fontos a nagy értékű termékek esetében, ahol a maradékanyag a termék elvesztéséhez vagy növekedéséhez vezethet tisztítási követelmények.
Az egészségügyi tartály alsó golyósszelepe alkalmazható tárolótartályokra, keverőtartályokra, reaktorokra, fermentációs edényekre, és egyéb egészségügyi technológiai edények, ahol alulról történő ürítés és szigetelés szükséges.
A teljes furatú golyó teljesen nyitott állapotban nagy belső áramlási területet biztosít. Ez lehetővé teszi a folyamathordozók elmozdulását a tartály kimenet viszonylag alacsony áramlási korlátozással.
Az alulra szerelt konfiguráció támogatja a gravitáció által támogatott vízelvezetést és termékszállítást. Arra alkalmas olyan alkalmazások, ahol az edényben maradó folyadékmennyiséget minimálisra kell csökkenteni az ürítés során.
Azáltal, hogy csökkenti a felesleges holtteret a kimenet és a szelepjárat körül, a kialakítás segít csökkenteni a maradék termék mennyiségét leeresztés után. Ez javíthatja a termék visszanyerését és leegyszerűsítheti a későbbi tisztítási eljárásokat.
A szelep egy automatikus tömítéskompenzációs mechanizmust tartalmaz a tömítési érintkezés fenntartása érdekében, mint működési feltételek változás. Ez segít kompenzálni a normál tömítéskopást, és támogatja az egyenletes elzárási teljesítményt.
Amikor az egészségügyi tartály alsó golyósszelepe zárva van, a tömítőrendszer elválasztja a tartályt az utánfutótól csővezeték. Megfelelő anyag- és nyomásválasztás szükséges az aktuális folyamatkörülményeknek megfelelően.
A belső szerkezetet úgy alakították ki, hogy csökkentse a labda forgatásához szükséges nyomatékot, ami megkönnyíti a kézi működtetést valamint az automatizált konfigurációk működtetőelem-igényének csökkentése.
A termékkel érintkező felületek precíziós megmunkálásúak, hogy csökkentsék azokat a területeket, ahol a termékmaradványok felhalmozódhatnak. A szabvány felületkezelés Ra ≤0,8 μm, Ra ≤0,4 μm opcióként elérhető.
A szelep beépíthető Clean-in-Place rendszerekbe, lehetővé téve a tisztítófolyadék áthaladását a folyamatvonalon a szelep rutinszerű szétszerelése nélkül.
A sterilizálást igénylő folyamatok esetén a szelep a helyben történő sterilizáláshoz konfigurálható az alábbiak szerint. a kiválasztott tömítőanyagok és az üzemi hőmérséklet.
A szelep SS304 és SS316L rozsdamentes acél kivitelben kapható. Az SS316L különösen alkalmas az igényesekhez nagyobb korrózióállóságot igénylő termékekkel érintkező alkalmazások.
A rendelkezésre álló tömítőanyagok közé tartozik a PTFE, az EPDM és a szilikon. Ennek megfelelően kell kiválasztani a megfelelő anyagot a termék összetételére, a tisztítószerekre, a hőmérsékletre és a működési feltételekre.
A standard felületkezelés Ra ≤0,8 μm, míg az opcionális Ra ≤0,4 μm felületkezelés elérhető az olyan alkalmazásokhoz szigorúbb felületi követelmények.
A kézi konfiguráció közvetlen vezérlést biztosít a tartály kimeneténél, és olyan folyamatrendszerekhez alkalmas, ahol szelepes a műveletet kezelő végzi.
A pneumatikus hajtómű távoli nyitást és zárást biztosít az automatizált folyamatberendezések számára. Arra alkalmas gyártósorok, ahol a tartály kimenetének egy programozott folyamatsorozat szerint kell működnie.
A pneumatikus konfiguráció integrálható PLC-alapú rendszerekkel a tartályürítés szivattyúkkal való összehangolására, a töltés berendezések, transzfer csővezetékek és egyéb technológiai berendezések.
Amikor a golyós furat egy vonalban van a csővezetékkel, a szelep kinyitja a fő áramlási járatot, és lehetővé teszi a termék számára ürítés a tartályból.
Amikor a golyó 90°-kal elfordul a nyitott helyzetből, a szilárd rész elzárja az áramlási járatot és elszigeteli a tartályt a downstream rendszerből.
Az ürítés során az alsó kimenet lehetővé teszi, hogy a termék közvetlenül az alsó csővezeték felé mozogjon. A teljes furatú A járat segít csökkenteni az áramláskorlátozást és támogatja a hatékony átvitelt.
| Tétel | Specifikáció |
| Termék neve | Egészségügyi tartály alsó golyóscsap |
| Márka | AVM |
| Szelep típusa | Egészségügyi tartály alsó teljes furatú golyósszelep |
| Test Anyaga | SS304 / SS316L |
| Tömítés anyaga | PTFE / EPDM / szilikon |
| Felületi kidolgozás | Ra ≤0,8 μm Standard / Ra ≤0,4 μm Opcionális |
| Kapcsolat | Tri-Clamp / Hegesztés / Karima / Menet |
| Üzemi nyomás | Max. 10 bar, mérettől függően |
| Üzemi hőmérséklet | -10°C és 150°C között |
| Művelet | Kézi / Pneumatikus |
| Telepítési pozíció | Tartályfenék / edény kimenet |
| Alkalmazás | Tartályürítés / Leürítés / Termék átszállítás / Feltöltés |

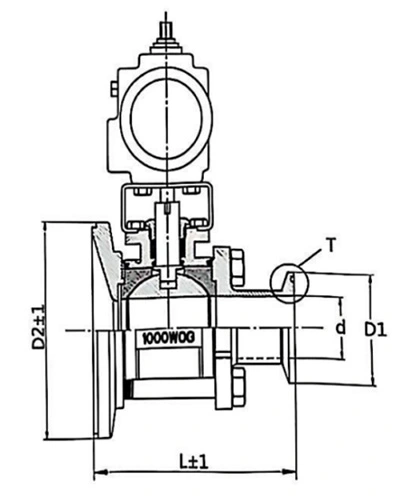

| Méret | d | D1 | D2 | L | Hengeres modell |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
Az egészségügyi tartály alsó golyósszelepe használható gyógyszertároló és technológiai tartályok alsó kimenetén ellenőrzött termékkiürítés, folyadékszállítás és tisztítási műveletek.
Alkalmas fermentációs edényekhez, biotechnológiai tartályokhoz, folyadékkezelő rendszerekhez, ahol hatékony vízelvezetés és higiénikus folyamatfeltételek szükségesek.
Az alkalmazások közé tartozik a tej, ital, folyékony élelmiszer-összetevők, szószok és egyéb, tárolt, ill egészségügyi tartályokban dolgozzák fel.
Az alulra szerelt konfiguráció alkalmas tej, joghurt, tejszín és egyéb tejfeldolgozó berendezésekhez, ahol fontos a termék visszanyerése és tisztíthatósága.
A szelep sampont, testápolót, krémet és más folyékony vagy viszkózus kozmetikai készítményeket tartalmazó tartályokhoz használható.
Kompatibilis vegyi közegek esetén a szelep alkalmazható technológiai tartályokra, reaktorokra és tárolóedényekre. Anyaga és a tömítési kompatibilitást a tényleges kémiai összetétel alapján kell megerősíteni.
A szelepet az edény legalacsonyabb gyakorlati kimenetére kell felszerelni, amikor maximális vízelvezetésre van szükség. A az edény kimeneti geometriáját a szelep méreteivel együtt kell figyelembe venni.
Tri-Clamp, hegesztett, karimás és menetes konfigurációk állnak rendelkezésre. A csatlakozásnak illeszkednie kell a meglévő tartályhoz kivezető és alsó szaniter csővezetékek.
Kiválasztás előtt a vásárlóknak meg kell adniuk a folyamatközeget, a munkahőmérsékletet, az üzemi nyomást és a szükséges áramlást sebességet, tisztítási körülményeket és működési gyakoriságot a megfelelő szelepkonfiguráció meghatározásához.
A szelep méreteit és csatlakozási felületeit a megadott méretnek és konfigurációnak megfelelően előzetesen ellenőrizzük szállítmány.
A tömítési rendszer ellenőrzése megtörténik a megfelelő szelepzárás és a szivárgási teljesítmény ellenőrzése érdekében a vonatkozó tesztnek megfelelően követelményeknek.
A kézi és pneumatikus konfigurációkat a szállítás előtt ellenőrzik a helyes nyitás, zárás és a működtető mozgása szempontjából.
Az AVM megfelelő védőcsomagolást használ a nemzetközi szállításhoz. Papír és fa tokok ennek megfelelően használhatók a szelep konfigurációjához és a szállítási követelményekhez, hogy megvédje a rozsdamentes acél testet, a csatlakozóvégeket és pneumatikus alkatrészek.
Egészségügyi tartályok, reaktorok, keverőedények, fermentációs edények és hasonlók alsó kimenetére van felszerelve. feldolgozó berendezések.
A konfiguráció közvetlen kiürítési útvonalat biztosít az edényből, és segít csökkenteni a maradék termék mennyiségét az edény körül kivezetés, amely támogatja a hatékony vízelvezetést és a termékvisszanyerést.
Kompatibilis viszkózus termékekhez használható, de a tényleges szelepméretet a viszkozitás szerint kell kiválasztani, áramlási sebesség, hőmérséklet és nyomás.
Igen. Pneumatikus működtetés elérhető az automatikus tartályürítéshez és a folyamat távvezérléséhez.
A szelepház SS304 vagy SS316L rozsdamentes acélból készül, PTFE, EPDM és szilikon tömítéssel.
A vevőknek meg kell adniuk a tartály kimeneti méretét, a folyamatközeget, a hőmérsékletet, a nyomást, az áramlási sebességet, a csatlakozás típusát, a szükséges tömítőanyagot, és azt, hogy kézi vagy pneumatikus működtetésre van szükség.
