Egy megbízhatómintavevő szeleptöbb, mint egy egyszerű elzáró elem. Fontos szerepet játszik a reprezentatív folyamatminták beszerzésében, miközben csökkenti a szennyeződést, a szivárgást, a kezelő expozícióját és a termékveszteséget. A vegyi feldolgozásban, a gyógyszeriparban, az élelmiszer- és italgyártásban, a petrolkémiában, a vízkezelésben és más ipari alkalmazásokban a megfelelő mintavevő szelep javíthatja a minta pontosságát, és biztonságosabbá és hatékonyabbá teheti a rutin mintavételt. Ez az útmutató elmagyarázza a mintavevő szelepek működését, tervezésük jelentőségét, a főbb típusokat és alkalmazásokat, a gyakori telepítési problémákat, a karbantartási gyakorlatokat és azokat a kulcsfontosságú műszaki tényezőket, amelyeket a mérnököknek figyelembe kell venniük a mintavételi megoldás meghatározása előtt.

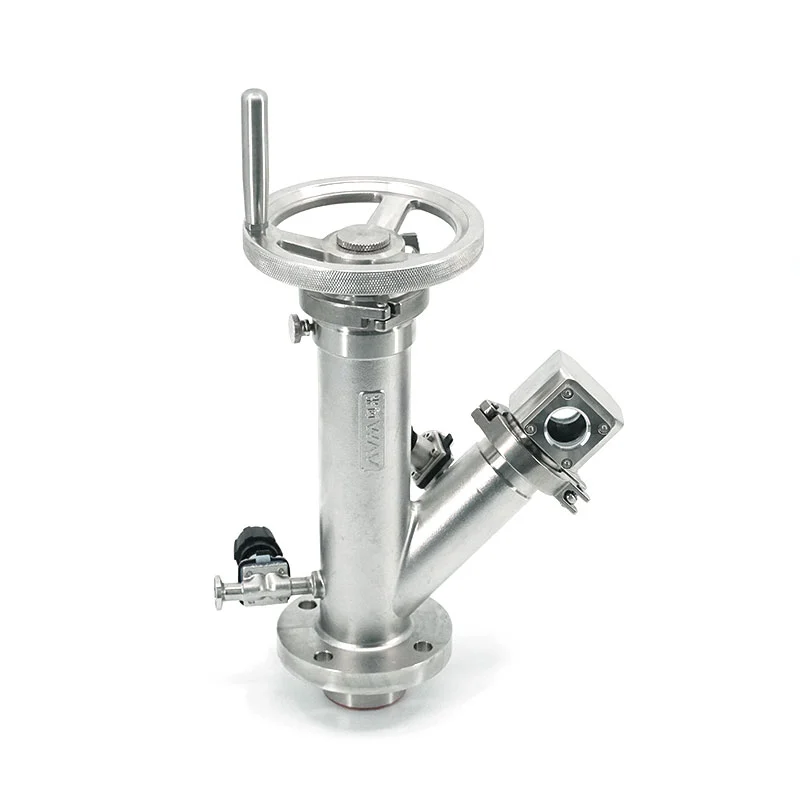

A mintavevő szelepegy ipari szelep, amelyet arra terveztek, hogy lehetővé tegye a kezelők vagy automatizált rendszerek ellenőrzött mennyiségű anyag összegyűjtését folyamatcsőből, tartályból, reaktorból, tartályból vagy egyéb berendezésből. Az alkalmazástól függően a minta lehet folyékony, gáz, zagy vagy más technológiai közeg.
A közönséges leválasztó szelepekkel ellentétben a mintavevő szelepet kifejezetten a mintagyűjtés követelményei szerint tervezték. A cél nem egyszerűen egy áramlási útvonal megnyitása és lezárása. Olyan mintát kell gyűjteni, amely pontosan reprezentálja a folyamatot, miközben fenntartja a folyamat korlátozását.
Ez a megkülönböztetés különösen fontos, ha a mintavételezett anyag drága, veszélyes, korrozív, steril, nagyon viszkózus vagy érzékeny a szennyeződésekre.
A folyamat követelményeitől függően a mintavevő szelepek különböző testanyagokat, tömítési elrendezéseket, működtetési módokat, kimeneti konfigurációkat és csatlakozási szabványokat tartalmazhatnak.
Úgy tűnhet, hogy a mintavétel egy ipari művelet kis részét képezi, de a pontatlan vagy nem biztonságos mintavétel jelentős működési problémákat okozhat.
A laboratóriumi elemzés értéke nagymértékben függ a minta minőségétől. Ha a minta nem reprezentálja pontosan a folyamatfolyamot, a laboratóriumi eredmények arra késztethetik a kezelőket, hogy helytelen gyártási döntéseket hozzanak.
A megfelelően elhelyezett és megtervezett mintavevő szelep segít csökkenteni a holttérfogatot és a nem kívánt szennyeződést, javítva a begyűjtött minták megbízhatóságát.
A folyamatsor kézi megnyitása megfelelő mintavételi elrendezés nélkül nyomásnak, hőmérsékletnek, mérgező vegyszereknek vagy egyéb veszélyeknek teheti ki a személyzetet. A dedikált mintavevő szelep szabályozott módszert biztosít a folyamatközeg elérésére.
A vegyipari, gyógyszerészeti, élelmiszer- és speciális anyagok gyártásában már kis mennyiségű elpazarolt termék is költségessé válhat idővel. Az ellenőrzött mintavétel minimálisra csökkenti a szükségtelen kisülést.
Egy praktikus mintavételi rendszer gyorsabbá teheti a rutinvizsgálatot. Az operátorok mintákat gyűjthetnek egy megismételhető eljárással ahelyett, hogy minden alkalommal rögtönöznék a kapcsolatokat.
A működési elv az adott szelep kialakításától függ, de az alapfolyamat egyszerű.
Veszélyes vagy nagynyomású szolgáltatások esetén további szigetelési, öblítési, öblítési vagy elszigetelési elrendezések is beépíthetők.
| Színpad | Fő cél | Lehetséges kockázat megfelelő tervezés nélkül |
|---|---|---|
| Elkülönítés | Külön folyamatot a kimenettől | Szivárgás vagy véletlen kibocsátás |
| Nyílás | Szabályozott áramlás létrehozása | Nyomásemelkedés vagy ellenőrizetlen kisülés |
| Gyűjtemény | Szerezzen reprezentatív mintát | Szennyeződés vagy pontatlan elemzés |
| Bezárás | Állítsa vissza az elszigetelést | Folyamatos szivárgás vagy termékvesztés |
Az ipari mintavételi követelmények jelentősen eltérnek egymástól, ezért a mintavevő szelepek különböző konfigurációkban állnak rendelkezésre.
A legjobb konfiguráció a folyamat közegétől, a nyomástól, a hőmérséklettől, a tisztasági követelményektől, a mintavétel gyakoriságától és a kívánt gyűjtési módszertől függ.
A mintavevő szelepeket számos feldolgozóiparban használják, mivel a minőségellenőrzés és a folyamatfelügyelet elengedhetetlen a következetes gyártáshoz.
| Ipar | Tipikus mintavételi cél | Fontos követelmény |
|---|---|---|
| Vegyi feldolgozás | Összetétel és folyamatfigyelés | Vegyi ellenállás |
| Gyógyszeripari termékek | Minőség- és tételellenőrzés | Tisztíthatóság és szennyeződés ellenőrzése |
| Étel és ital | Termék minőségi vizsgálat | Higiénikus felépítés |
| Petrolkémiai | Folyadékösszetétel elemzés | Nyomás- és hőmérsékletállóság |
| Vízkezelés | Vízminőség monitorozás | Korrózióállóság |
| Energia és közművek | Folyamatállapot-figyelés | Megbízható tömítés |
Ha a mintavevő szelepet csak a csőméret alapján határozzák meg, az gyenge teljesítményt eredményezhet. A mérnököknek értékelniük kell a teljes folyamatkörnyezetet.
Határozza meg, hogy a szelep kezeli-e a vizet, olajat, gázt, vegyszereket, hígtrágyát, gyógyszerészeti anyagokat, élelmiszereket vagy más közeget. Alapvető fontosságú a technológiai folyadék és a nedvesített anyagok kémiai összeférhetősége.
A szelepet a normál üzemi nyomásnak és a megfelelő nyomásváltozásoknak megfelelően kell besorolni. A nagynyomású mintavétel különös figyelmet igényel az elszigetelésre és a csatlakozás integritására.
Mind a szeleptestnek, mind a tömítőanyagoknak megfelelőnek kell maradniuk az üzemi hőmérsékleti tartományban. A hőmérséklet-ciklus idővel a tömítési teljesítményt is befolyásolhatja.
A rozsdamentes acélt erőssége és korrózióállósága miatt széles körben használják igényes ipari környezetben, míg a speciális ötvözetek vagy bélésanyagok megfelelőek lehetnek az agresszívebb közegekhez.
A holttérfogat azokra a területekre utal, ahol a folyamatban lévő anyag beszorulhat. A túlzott holttérfogat a minta szennyeződését, maradványok felhalmozódását vagy késleltetett reakciót okozhat a mintavétel során.
A csatlakozásnak meg kell egyeznie a folyamatcsövekkel és a gyűjtőberendezéssel. Az általános követelmények közé tartozhatnak a menetes, karimás, hegesztett, egészségügyi vagy speciális csatlakozások.
A kézi szelepek alkalmasak lehetnek alkalmi mintavételre, míg az automatizált szelepek akkor lehetnek előnyösek, ha a mintavételt gyakran meg kell ismételni, vagy folyamatirányító rendszerbe kell integrálni.
Ha a mintavételi eredmények nem konzisztensek, nem mindig a szelep maga az egyetlen probléma. A gyenge teljesítményhez több tényező is hozzájárulhat.
| Probléma | Lehetséges ok | Gyakorlati fejlesztés |
|---|---|---|
| Inkonzisztens minták | Rossz mintavételi hely vagy holttérfogat | Tekintse át a szelep helyzetét és a mintavételi eljárást |
| Külső szivárgás | Kopott tömítések vagy helytelen beszerelés | Ellenőrizze a tömítő alkatrészeket és csatlakozásokat |
| Nehéz működés | Helytelen szelepméret vagy lerakódások | Válassza ki a megfelelő tervezést és karbantartási intervallumot |
| Szennyeződés | Maradék anyag a szelepüregben | Használjon kis holttérfogatú vagy tisztítható mintákat |
| Túlzott termékveszteség | Rossz áramlásszabályozás vagy túlméretezett kimenet | A szelep és a gyűjtőkonfiguráció optimalizálása |
Még egy jó minőségű mintavevő szelep is alulteljesíthet, ha helytelenül van felszerelve, vagy nem megfelelően karbantartják.
Kritikus alkalmazások esetén a megelőző karbantartás általában hatékonyabb, mint megvárni, amíg a mintavevő szelep szivárogni kezd, vagy nehezen kezelhetővé válik.
AVM Extraordinary Intelligent Control Equipment Co., Ltd.az intelligens vezérlőberendezésekre és az ipari szelepmegoldásokra összpontosít, amelyeket a gyakorlati folyamatkövetelmények alapján terveztek. A mintavevő szeleprendszereket értékelő ügyfelek számára a legfontosabb cél nem egyszerűen egy szelep beszerzése, hanem egy megbízható mintavételi megoldás kifejlesztése, amely illeszkedik a tényleges folyamatkörnyezethez.
A professzionális beszállítónak képesnek kell lennie arra, hogy megvitassa az alkalmazási paramétereket, például a közeg jellemzőit, az üzemi nyomást, a hőmérsékletet, a csatlakozási követelményeket, a mintavételi gyakoriságot, a telepítési feltételeket és az automatizálási követelményeket, mielőtt egy konfigurációt javasolna.
Ezen paraméterek megadása lehetővé teszi a szállító számára, hogy pontosabban értékelje a kompatibilitást, és csökkenti annak kockázatát, hogy a tényleges működési környezetnek nem megfelelő szelepet válasszon.
A fő cél az, hogy ellenőrzött és biztonságos módszert biztosítson reprezentatív minta gyűjtésére egy folyamatrendszerből, miközben fenntartja a folyamat visszatartását.
Igen, a mintavevő szelepek megtervezhetők igényes nyomásviszonyokra is. A szelepnyomás névleges értékének, a karosszéria felépítésének, a tömítéseknek, a csatlakozásoknak, a beépítésnek és a mintavételi eljárásnak azonban meg kell felelnie a tényleges üzemi feltételeknek.
A gyakori anyagok közé tartozik a rozsdamentes acél és más ötvözetek, amelyeket a korrózióállóság, a hőmérséklet, a nyomás, a tisztaság és a technológiai közeg követelményei szerint választanak ki. A tömítőanyagok vegyi és hőmérsékleti kompatibilitását is ellenőrizni kell.
A holttérfogat megtarthatja a korábbi eljárási anyagot, ami potenciálisan szennyezheti a következő mintát. A kis holttérfogatú tervek ezért értékesek lehetnek, ha fontos a minta pontossága és megismételhetősége.
Igen. Bizonyos mintavevő szelepek integrálhatók működtetőkkel, vezérlőrendszerekkel, műszerekkel és automatizált mintavevő berendezésekkel. Az automatizálás javíthatja az ismételhetőséget és csökkentheti a gyakori kézi beavatkozás szükségességét.
Nincs általános karbantartási intervallum. A megfelelő frekvencia az üzemi nyomástól, hőmérséklettől, a közeg jellemzőitől, a mintavételi gyakoriságtól, a szelep felépítésétől és a gyártó ajánlásaitól függ. A kritikus szolgáltatások gyakoribb ellenőrzést igényelhetnek.
A mérnököknek értékelniük kell a technológiai közeget, a nyomást, a hőmérsékletet, a szelepanyagokat, a tömítőanyagokat, a csatlakozás típusát, az áramlási követelményeket, a holttérfogatot, a mintavételi módszert, a telepítési feltételeket, a karbantartási követelményeket és azt, hogy szükség van-e automatizálásra.
A mintavevő szelep viszonylag kis alkatrész lehet egy nagy folyamatrendszerben, de a minta pontosságára, a folyamat biztonságára, a termékveszteségre és a működési hatékonyságra gyakorolt hatása jelentős lehet.
A megfelelő kialakítás segít a kezelőknek reprezentatív minták beszerzésében anélkül, hogy a személyzetet vagy a környező környezetet szükségtelenül kitennék a feldolgozó közeg hatásának. Ezenkívül csökkentheti a szennyeződést, javíthatja az ismételhetőséget, egyszerűsítheti a karbantartást és támogatja az automatizált folyamatfelügyeletet.
Emiatt a mintavevő szelep specifikációjának a tényleges folyamatkörülményeken kell alapulnia, nem pedig egyszerűen a szelep méretén vagy vételárán. A nyomást, a hőmérsékletet, a közeg-kompatibilitást, a tömítési teljesítményt, a holttérfogatot, a csatlakozási konfigurációt, a mintavételi gyakoriságot és az automatizálási követelményeket mind értékelni kell a telepítés előtt.
Legyen szó vegyi feldolgozásról, gyógyszerekről, élelmiszerekről és italokról, petrolkémiai anyagokról, vízkezelésről vagy más ipari folyamatról, egy gondosan megtervezett mintavételi rendszer hosszú távú működési értéket biztosíthat.
Minden folyamatnak más követelményei vannak. Ha segítségre van szüksége a szelepanyagok, a csatlakozási konfigurációk, az üzemeltetési feltételek vagy a mintavételi követelmények értékeléséhez, forduljon a csapathozAVM Extraordinary Intelligent Control Equipment Co., Ltd.megbeszélheti az alkalmazását, és segíthet egy megfelelő ipari vezérlési megoldás kidolgozásában.
Vegye fel velünk a kapcsolatotfolyamatspecifikációival és alkalmazási követelményeivel egy megbízható működésre, ellenőrzött mintavételre és hosszú távú folyamatteljesítményre tervezett mintavevő szelep-megoldás felfedezéséhez.
