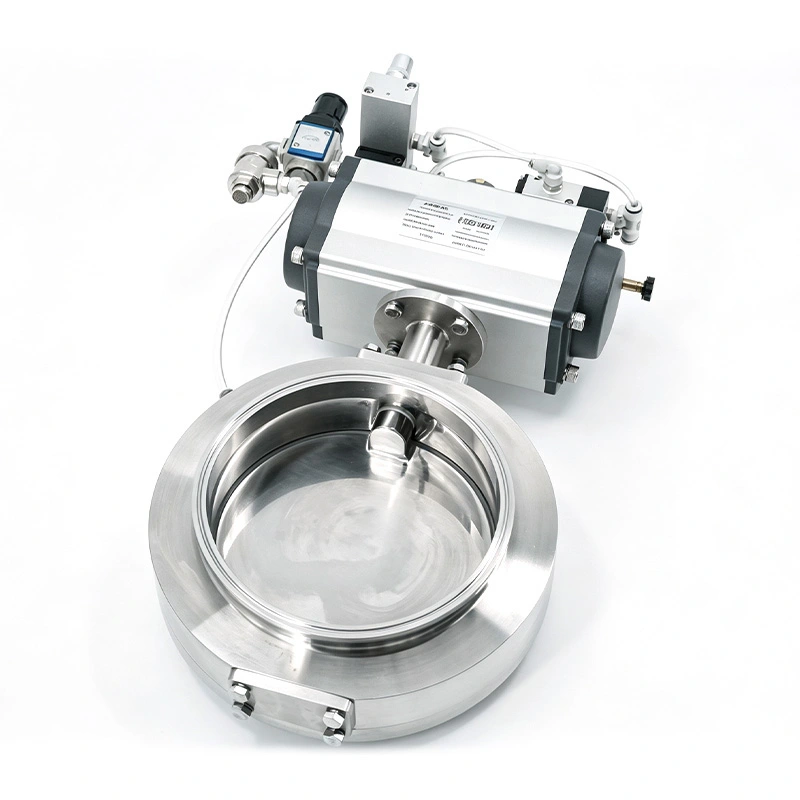

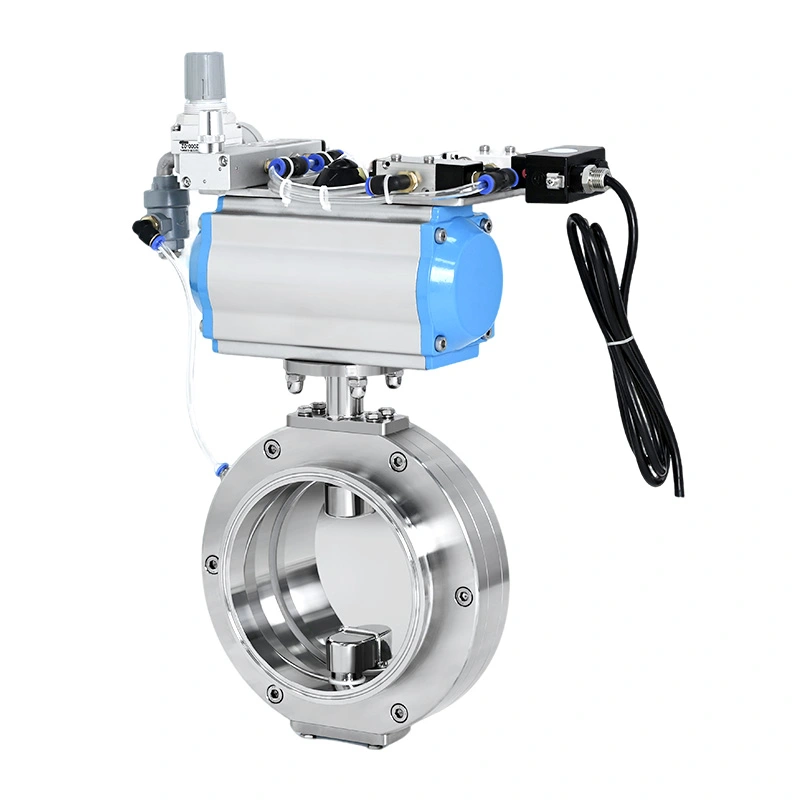

Az AVM egészségügyi felfújható tömítésű excenteres pillangószelep intelligens működtetővel a por- és ömlesztett anyag feldolgozó rendszerek automatizált leválasztására szolgál. Excentrikus tárcsája csökkenti az érintkezést a tömítőelemmel forgás közben, míg a felfújható ülés csak akkor kerül nyomás alá, ha a tárcsa eléri a zárt helyzetet.

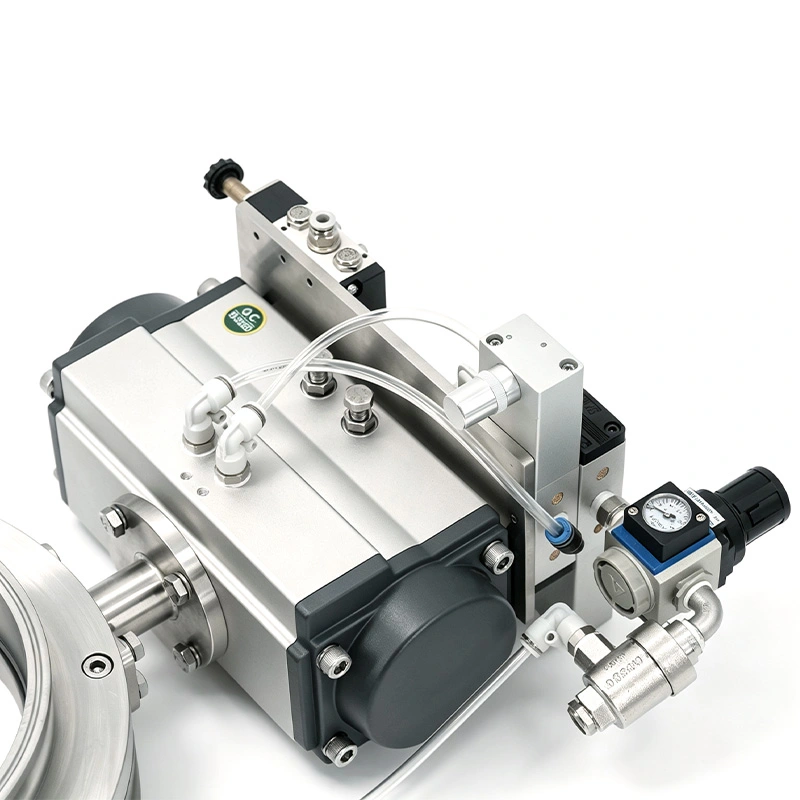

A pneumatikus intelligens aktuátor automatizált működést biztosít, és PLC-alapú vezérlőrendszerekhez csatlakoztatható. Az opcionális helyzet-visszacsatolás lehetővé teszi a vezérlőrendszer számára, hogy felügyelje a szelep állapotát, így a szelep alkalmas gyógyszerészeti, élelmiszeripari, táplálkozási, akkumulátoros és speciális vegyi folyamatokhoz.
Az egészségügyi felfújható tömítésű excenteres pillangószelep intelligens működtetővel külön műveleteket végez a tárcsa mozgatására és az ülés tömítésére. Ez a működési elv segít csökkenteni a súrlódást forgás közben, miközben szabályozott lekapcsolást biztosít, miután a tárcsa elérte a végső helyzetét.
Mielőtt a tárcsa elfordulna, a felfújható ülésből nyomás szabadul fel. Az ülés visszahúzódik a tárcsából, csökkentve az érintkezési ellenállást a nyitás során.
Az excentertárcsa a tömítőelemhez való folyamatos összenyomás nélkül zárt helyzetbe kerül. Amint a tárcsa eléri a helyzetét, a felfújható ülés nyomás alá kerül a tömítőfelület kialakításához.
Az intelligens szelepmozgató opcionális visszacsatoló komponenseken keresztül szelephelyzeti információkat szolgáltathat. Ez lehetővé teszi, hogy a PLC megerősítse a szelep állapotát az automatizált folyamat következő szakaszának megkezdése előtt.
Az excenter tárcsa és a felfújható ülés együttesen csökkenti a kopást, amely akkor fordulhat elő, ha a hagyományos pillangótárcsa működés közben folyamatosan érintkezik az üléssel.
Amikor a szelep forog, a visszahúzott ülés lehetővé teszi, hogy a tárcsa kisebb ellenállással mozogjon. A zárás után a felfújható elem kitágul a tárcsa körül, hogy biztosítsa a szükséges tömítőerőt.
Ez az elrendezés segíthet csökkenteni az ülés kopását, a működtető szerkezet terhelését és a karbantartást, amelyet a tárcsafészek ismételt érintkezése okoz. Ez különösen fontos a gyakori automatizált ciklusokkal vagy az elkülönítési pont közelében lévő porszemcsékkel rendelkező rendszerek esetében.
Az intelligens működtető lehetővé teszi, hogy a szelep egy automatizált folyamat részévé váljon, ahelyett, hogy elszigetelt kézi alkatrészként működne. Integrálható PLC-alapú berendezésekkel, és összehangolható a szállítási, mérlegelési, ürítési és egyéb folyamati műveletekkel.
Az aktuátor vezérlőjeleket kaphat a gyártórendszertől az automatikus nyitáshoz és záráshoz a programozott folyamatsor szerint.
Az opcionális érzékelők jelenthetik a szelep helyzetét a vezérlőrendszernek. Ez megerősíti, hogy a szelep elérte a kívánt nyitott vagy zárt helyzetet, mielőtt egy másik művelet megkezdődik.
A szelepállapot-jelek beépíthetők a folyamatreteszelésekbe. Például megakadályozható, hogy az utánfutó rendszer elinduljon, amíg a szelep el nem éri a kívánt pozíciót.
Egy ATEX-kompatibilis működtetőcsomag áll rendelkezésre azokhoz a telepítésekhez, ahol a berendezésnek és a vezérlés konfigurációjának meg kell felelnie a veszélyes területekre vonatkozó követelményeknek.
A szelepház SUS304 vagy SUS316L rozsdamentes acélból készül. A termékkel érintkező felületek Ra ≤0,4 μm-re kidolgozhatók az anyagvisszatartás csökkentése és a rutinszerű tisztítás támogatása érdekében.
EPDM, szilikon és FKM/Viton tömítőanyagok állnak rendelkezésre. Az FDA-kompatibilis tömítési minőségek kiválaszthatók az alkalmazható gyógyszerészeti, élelmiszeripari és táplálkozási eljárásokhoz.
A belső szerkezet higiénikus porkezelésre készült, és a folyamatkövetelményeknek megfelelően CIP-kompatibilis konfigurációkkal is szállítható.
API-k, HPAPI-k, segédanyagok és egyéb gyógyszeripari porok elkülönítésére és átvitelének szabályozására használják automatizált gyártási rendszerekben.
Az IBC-k alá szerelve a szabályozott porkibocsátás érdekében, különösen ott, ahol a szelepnek kommunikálnia kell a PLC vezérlőrendszerekkel és a továbbító berendezéssel.
Alkalmas vákuumpor átadó vezetékek leválasztási pontjaihoz, ahol stabil kikapcsolás és ismételt automatizált működés szükséges.
Katódos, anódos és vezetőképes porátvitelhez használják, ahol fontos az anyagtartás, az egészségügyi szerkezet és a tömítések csökkentett kopása.
Alkalmas száraz összetevők és tápporok automatizált kezelésére, ahol rozsdamentes acél szerkezetre és tisztítható termékkel érintkező felületekre van szükség.
| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi felfújható tömítés excentrikus pillangószelep |
| Szelep mérete | DN50–DN300 |
| Test Anyaga | SUS304 / SUS316L |
| Tömítés anyaga | EPDM, szilikon, FKM (Viton) |
| Termék Kapcsolat Befejezés | Ra ≤0,4 μm |
| Művelet | Pneumatikus intelligens működtető |
| Kapcsolatok | Tri-Clamp, karima, tompahegesztés |
| Automatizálás | PLC-kompatibilis |
| Pozíció visszajelzés | Választható |
| Mágnesszelep | Választható |
| ATEX működtető csomag | Választható |
| FDA-kompatibilis tömítések | Elérhető |
| CIP-kompatibilitás | Elérhető |
| Tétel | Intelligens működésű konfiguráció | Kézi konfigurálás |
| Művelet | Pneumatikus automata | Kézikönyv |
| PLC integráció | Támogatott | Általában nem elérhető |
| Pozíció visszajelzés | Választható | Kézi megerősítés |
| Folyamat reteszelése | Támogatott | Korlátozott |
| Ülésfelfújás-szabályozás | Automatikus | Kézi/rendszerfüggő |
| Távoli működés | Támogatott | Nem elérhető |
Telepítés előtt ellenőrizze a szelep méretét, a csatlakozási szabványt, a működtető levegőellátását és a vezérlő interfészt. A szelepet úgy kell felszerelni, hogy elegendő hozzáférést biztosítson a felfújható ülék, a működtető szerkezet és a visszacsatoló alkatrészek ellenőrzéséhez.
A rutinszerű karbantartásnak magában kell foglalnia a tömítőelem kopásának vagy sérülésének ellenőrzését, a működtető szerkezet mozgásának ellenőrzését és annak ellenőrzését, hogy a helyzetvisszajelzés megfelelően működik-e, ahol fel van szerelve. A felfújható ülés megfelelő felfújását és nyomástartását is ellenőrizni kell a karbantartási ütemterv szerint.
Poros alkalmazásoknál a tisztítás gyakoriságát az anyagjellemzők és a gyártási ciklus alapján kell meghatározni. A CIP-kompatibilis konfigurációk akkor használhatók, ha a folyamat automatizált tisztítást igényel.
Egy gyógyszergyártó korszerűsített egy IBC-porkibocsátó állomást, és szüksége volt egy leválasztó szelepre, amely együttműködhet a meglévő PLC-vezérlőrendszerrel. A lefelé irányuló szállítóberendezés csak azután indulhatott el, hogy megbizonyosodott arról, hogy a nyomószelep elérte a kívánt pozíciót.
Az AVM szállította az egészségügyi felfújható tömítésű excenteres pillangószelepet intelligens működtetővel, helyzet-visszajelzéssel. A PLC fogadta a szelepállapot jelet, és automatikusan koordinálta a kisülési és szállítási folyamatot. Az ügyfél csökkentett kézi beavatkozásról és stabil működésről számolt be az ismételt IBC-ürítési ciklusok során.
Az AVM egészségügyi szelepes megoldások a vonatkozó 3-A egészségügyi szabványoknak, ISO 9001, CE és FDA megfelelőségnek megfelelően szállíthatók. A megfelelő gyógyszerészeti és élelmiszeripari alkalmazásokhoz FDA-kompatibilis tömítőanyagok állnak rendelkezésre.
Veszélyes területi berendezéseket igénylő projektekhez ATEX-kompatibilis működtetőcsomag konfigurálható a vonatkozó osztályozási és projektkövetelmények szerint.
Az ülés nyomásmentes, és visszahúzódik, mielőtt a tárcsa elmozdul. Miután a tárcsa elérte a zárt helyzetet, az ülés felfújódik, így létrejön a tömítő felület.
Az excentertárcsa csökkenti a folyamatos érintkezést a tömítőelemmel forgás közben, segítve a súrlódás, a működtető terhelés és az üléskopás csökkentését.
Igen. Az intelligens pneumatikus működtető kompatibilis a PLC-alapú vezérlőrendszerekkel, és az opcionális helyzet-visszacsatolás szelepállapot-jeleket biztosít.
Igen. Az egészségügyi felfújható excenteres pillangószelep intelligens működtetővel gyógyszeripari porokhoz, élelmiszer-összetevőkhöz, akkumulátorokhoz és egyéb száraz ömlesztett anyagokhoz készült, ahol higiénikus szigetelés és automatizált működés szükséges.
A választható opciók közé tartozik az EPDM, a szilikon és az FKM/Viton. Az FDA-kompatibilis minőségek kiválaszthatók az alkalmazható egészségügyi alkalmazásokhoz.
Igen. ATEX-kompatibilis aktuátorcsomag kapható a szükséges veszélyes területi besorolás szerint.
