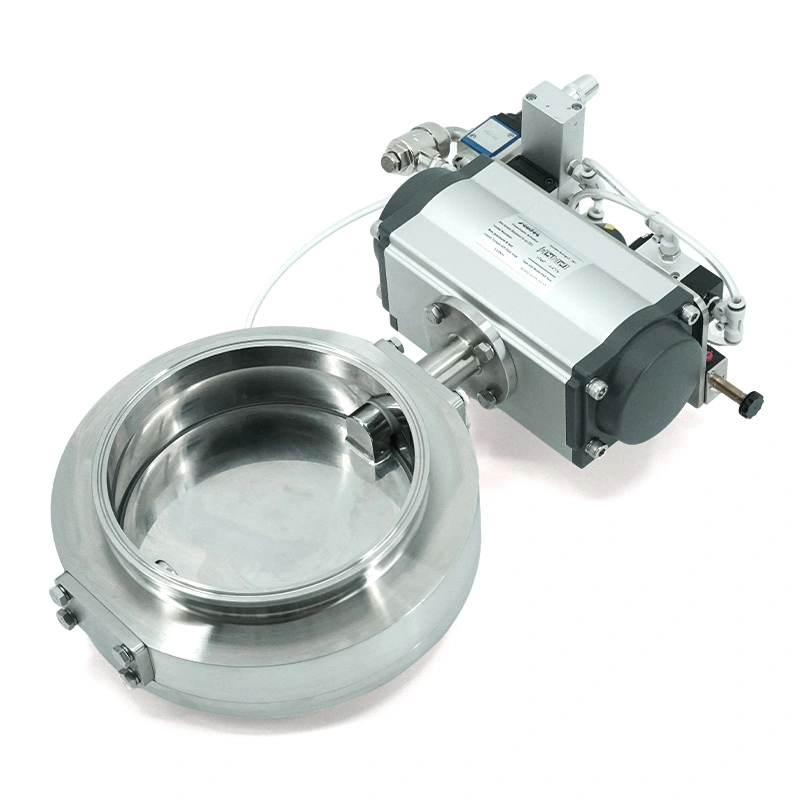

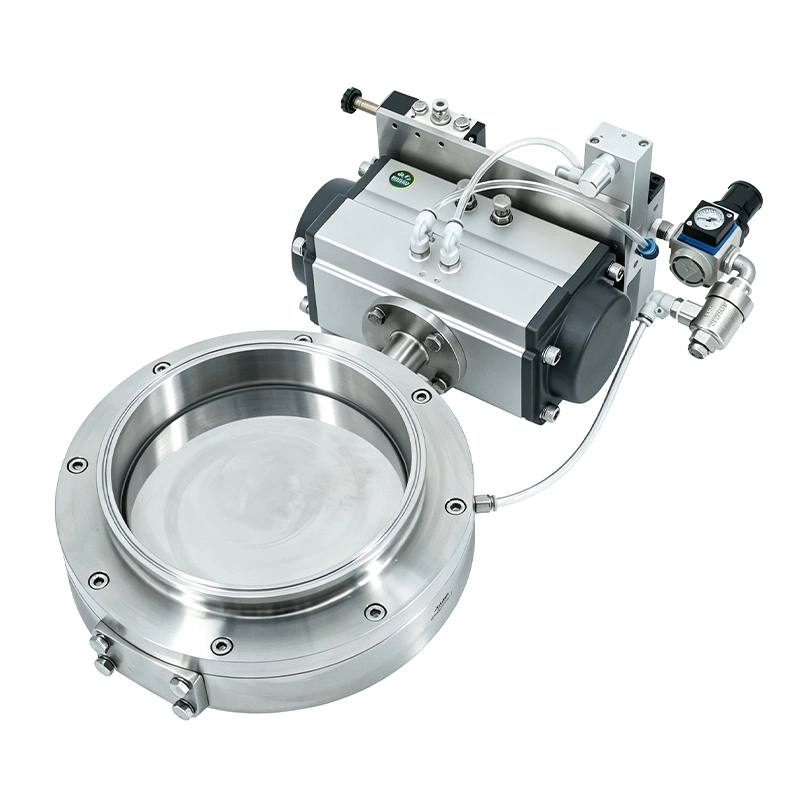

A legigényesebb higiéniai környezetre tervezett egészségügyi excentrikus pillangószelep visszahúzható üléssel kompromisszumok nélküli teljesítményt nyújt. Egyedülálló excentrikus kialakítása és visszahúzható ülésmechanizmusa jelentősen csökkenti az üléskopás és a működési nyomaték a szelep teljes életciklusa során. Ez nem csak a hosszabb szervizintervallumokat biztosítja hanem megbízható, buborékmentes elzárást is biztosít az alkalmazások széles spektrumában – a gyógyszerészeti és a biotechnológiától az élelmiszerig, a táplálkozástudományig, a vegyiparig és a fejlett akkumulátor-anyag-feldolgozásig.
A hagyományos pillangószelepek érintkezésben tartják a tárcsát és az ülést forgás közben. Poros alkalmazásoknál ismételten A súrlódás fokozatosan koptathatja az ülést, növelheti a működési nyomatékot, és olyan részecskéket képezhet, amelyek hatással lehetnek a termékre tisztaság.
Az AVM elválasztja a tömítési és mozgási funkciókat.

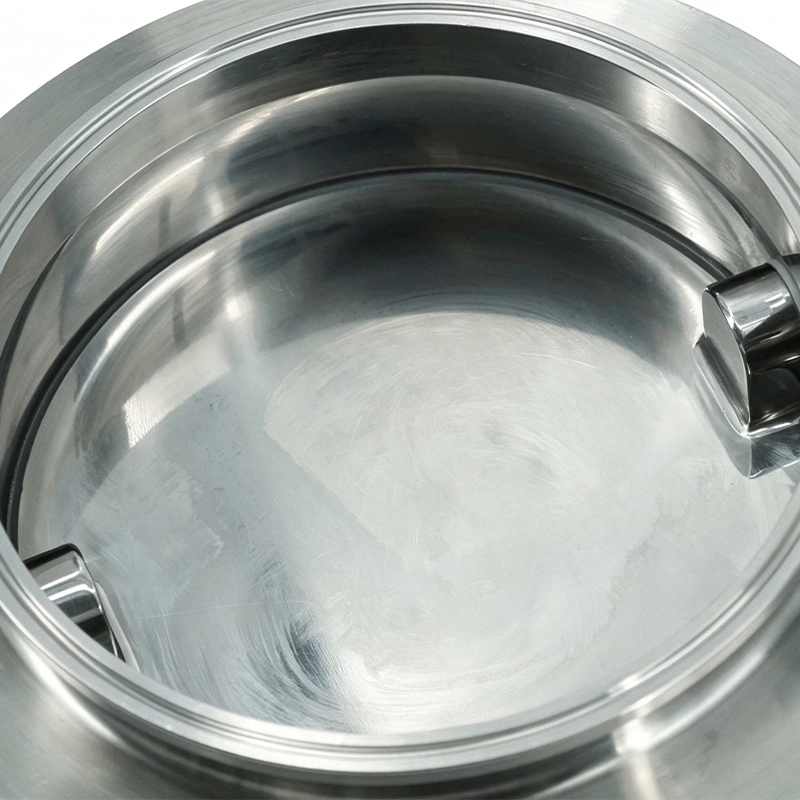

A szelep mozgása közben a felfújható ülék visszahúzódik, így a tárcsa minimális érintéssel tud forogni. Egyszer a lemez eléri a zárt helyzetet, a sűrített levegő aktiválja a tömítést és létrehozza a szükséges tömítési nyomást.
Ez különösen alkalmassá teszi a szelepet nagyfrekvenciás kapcsolásra és csiszolópor kezelésre.
Mielőtt a tárcsa elmozdulna, a felfújható tömítés leengedik és visszahúzódik a tömítőfelületről. Az excentertárcsa akkor az üléshez való folyamatos súrlódás nélkül forog.
Ez csökkenti a mechanikai kopást, és segít fenntartani a stabil üzemi nyomatékot ismételt ciklusokon keresztül.
Amikor a tárcsa eléri a zárt helyzetet, a sűrített levegő felfújja a tömítőkamrát. A tömítés egyenletesen tágul a lemezhez, hogy szoros akadályt hozzon létre.
A behúzható üléssel ellátott egészségügyi excentrikus pillangószelep ezért megbízható elzárást biztosít, miközben elkerüli szükségtelen tömítési érintkezés minden nyitási és zárási ciklus során.
Az excenter tárcsa és a visszahúzható ülék különösen értékes az automatizált gyártósorokon, ahol a szelepek is előfordulhatnak ismételten működnek a nap folyamán.
A tárcsa és az ülés közötti lényegesen csökkentett súrlódásnak köszönhetően a konstrukció akár akár 1-3 millió kapcsolási ciklus üzemi körülményektől, tömítőanyagtól és karbantartástól függően.
Az alacsonyabb üzemi ellenállás csökkentheti a működtetőelemekre vonatkozó követelményeket is a hagyományos súrlódási alapúhoz képest tervez.
A szelep alkalmas olyan anyagokhoz, mint a porok, granulátumok és kristályok, amelyek felgyorsítják a hagyományos ülést viselni.
Tipikus alkalmazások a következők:
Porfeltöltésre, kisütésre és elkülönítésre használják, ahol a termék visszatartja, tisztítható és megismételhető fontosak.
Alkalmas abrazív száraz anyagok kezelésére, ahol kulcsfontosságú a tömítések kopásának és szennyeződésének minimalizálása.
A higiénikus rozsdamentes acél konstrukció és a sima, termékkel érintkező felületek támogatják a szanitergyártást környezetek.
A felfújható ülés megbízható tömítést biztosít a vákuum és a pozitív nyomás alatt is működő vezetékeknél.
Az egészségügyi excentrikus pillangószelep visszahúzható üléssel SUS304 vagy SUS316L anyagból készül, a termékkel érintkező felületek Ra <0,4 μm-nél elérhetők.
Alacsony visszatartású belső kialakítása minimalizálja azokat a területeket, ahol a por felhalmozódhat, így támogatja a CIP/SIP tisztítást és a szennyeződés kockázatának csökkentése a termékcsere során.
A megfelelő konfigurációkhoz FDA-kompatibilis tömítőanyagok és EN 10204 3.1 anyagtanúsítványok állnak rendelkezésre.
| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi excentrikus pillangószelep visszahúzható üléssel |
| Méret | DN50–DN300 |
| Test Anyaga | SUS304 / SUS316L |
| Felfújható tömítés | EPDM, szilikon, FKM/Viton |
| Termék Kapcsolat Befejezés | Ra <0,4 μm |
| Érintkezés nélküli befejezés | Ra <0,8 μm |
| Művelet | Pneumatikus működtető |
| Kapcsolatok | Tri-Clamp, karima, hegesztett |
| Tisztítás | CIP / SIP |
| Robbanásbiztos opció | ATEX II 2 GD T4 |
| Csatlakozási szabványok | DIN 11850 Series 2, ASME BPE, ISO 1127 Series 1, GB/T 17395 |
| Megfelelőségi lehetőségek | FDA-kompatibilis tömítések, GMP-orientált kialakítás, EN 10204 3.1 |
| Megfontolás | AVM visszahúzható ülésszelep | Hagyományos pillangószelep |
| Tárcsa/ülék érintkező forgás közben | Visszahúzva | Folyamatos kapcsolattartás |
| Ülés súrlódás | Nagyon alacsony | Magasabb |
| Kopásállóság | Kiváló | Anyagtól függ |
| Üzemi nyomaték | Alacsony | Viszonylag magasabb |
| Gyakori kerékpározás | Jól alkalmas | Az üléskopás aggodalomra ad okot |
| Abrasive Powder | Alkalmas | Az ülés kiválasztása kritikus |
| Tömítés | Felfújható ülés | Fix ülés |
| Karbantartás | Csökkentett üléskopás | Gyakoribb ülésellenőrzésre lehet szükség |
Egy gyógyszergyártónak egészségügyi szigetelő szelepre volt szüksége a gyakorival üzemelő porszállító vezetékhez automatizált kapcsolás. Az ügyfél növekvő működési ellenállást tapasztalt a hagyományos pillangószelepekkel mivel a tömítő alkatrészek koptak az ismételt ciklusok során.
Az AVM az excenteres pillangószelepet visszahúzható, felfújható üléssel látta el. Az ügyfél kifejezetten értékelte működtetési nyomaték, az ülés kopása és a tömítés stabilitása ismételt működés után. Mivel a tömítés a lemez előtt visszahúzódik mozgás közben a szelep csökkentette a folyamatos súrlódást a kerékpározás során, és egyenletesebb működést biztosított.
Az akkumulátor-anyag feldolgozó szelepet igényelt a száraz por átviteléhez, ahol a csiszolóanyag felgyorsulhat hagyományos üléskopás. Az ügyfél azért választotta a behúzható ülés konfigurációt, mert a tömítőelem nem volt az működés közben folyamatosan húzza a lemez.
Az ügyfelek visszajelzései az ülések kopásával kapcsolatos kisebb aggodalmakra, a stabil működtetésre és a könnyebb hosszú távú használatra összpontosítottak. karbantartás, különösen a többszöri nyitással és zárással rendelkező gyártósorok esetében.
Az AVM egészségügyi szelepmegoldások támogatják az alkalmazandó 3-A egészségügyi szabványokat, az ISO 9001, a CE és az FDA megfelelést. Attól függően A kiválasztott konfigurációtól függően a szelep FDA-kompatibilis, GMP-orientált tömítőanyaggal is szállítható higiénikus konstrukció és EN 10204 3.1 anyagdokumentáció.
Az ATEX II 2 GD T4 robbanásbiztos konfiguráció elérhető a vonatkozó veszélyes területekre vonatkozó követelményekhez.
Az ülés visszahúzódik, mielőtt a tárcsa elfordulna, minimalizálva a súrlódást és a kopást. Ezután a zárás után felfújódik, hogy biztosítsa megbízható tömítés.
Igen. A csökkentett korong-fészek érintkezés különösen alkalmassá teszi porok, granulátumok és kristályok számára, amelyek esetleg előfordulhatnak felgyorsítja a hagyományos üléskopást.
Igen. A felfújható tömítőrendszer vákuum- és túlnyomásos folyamatkörülményekre egyaránt alkalmas, amikor megfelelően konfigurálva.
Igen. Az egészségügyi konfiguráció támogatja a CIP/SIP tisztítást, a kiválasztott anyagoktól és folyamatfeltételektől függően.
EPDM, szilikon és FKM/Viton kapható. FDA-kompatibilis minőségek választhatók ki az alkalmazható gyógyszerészeti és élelmiszeripari alkalmazások.

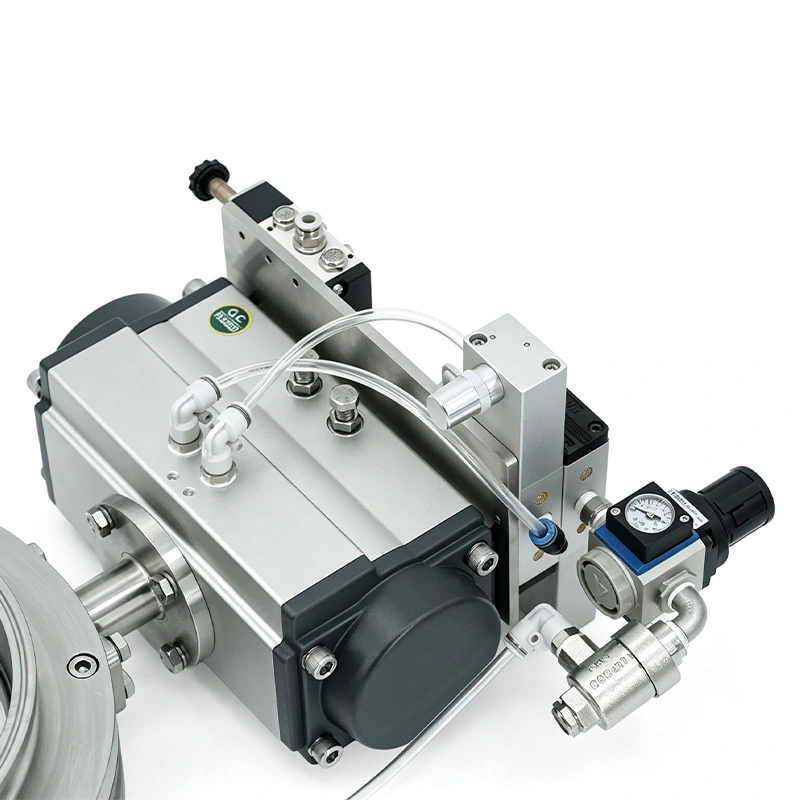

Igen. Az egészségügyi excentrikus pillangószelep behúzható üléssel pneumatikus működtetővel működik, és automatizált folyamatirányító rendszerekkel integrálva.
