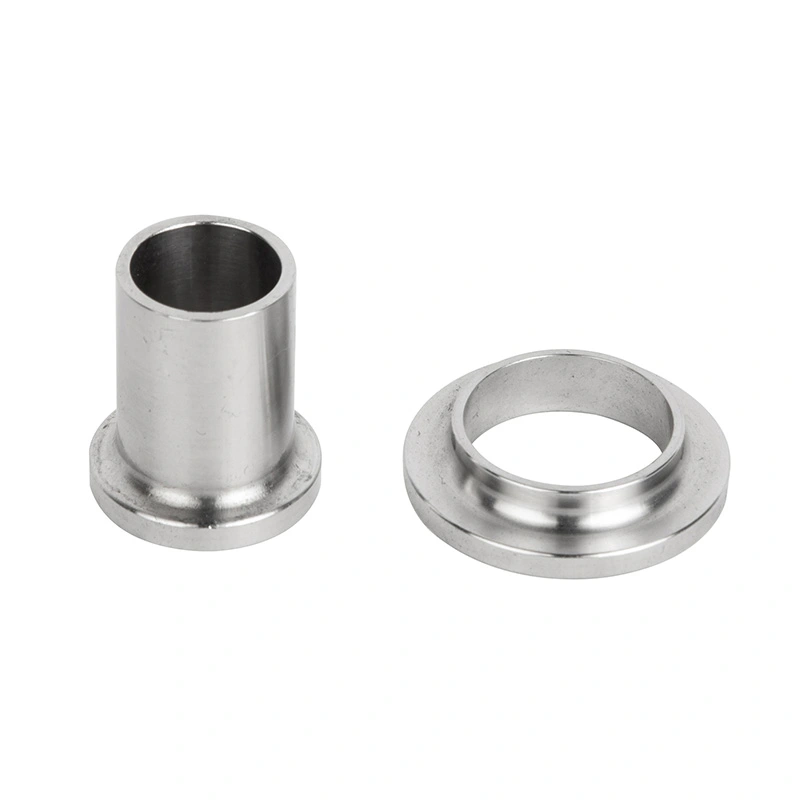

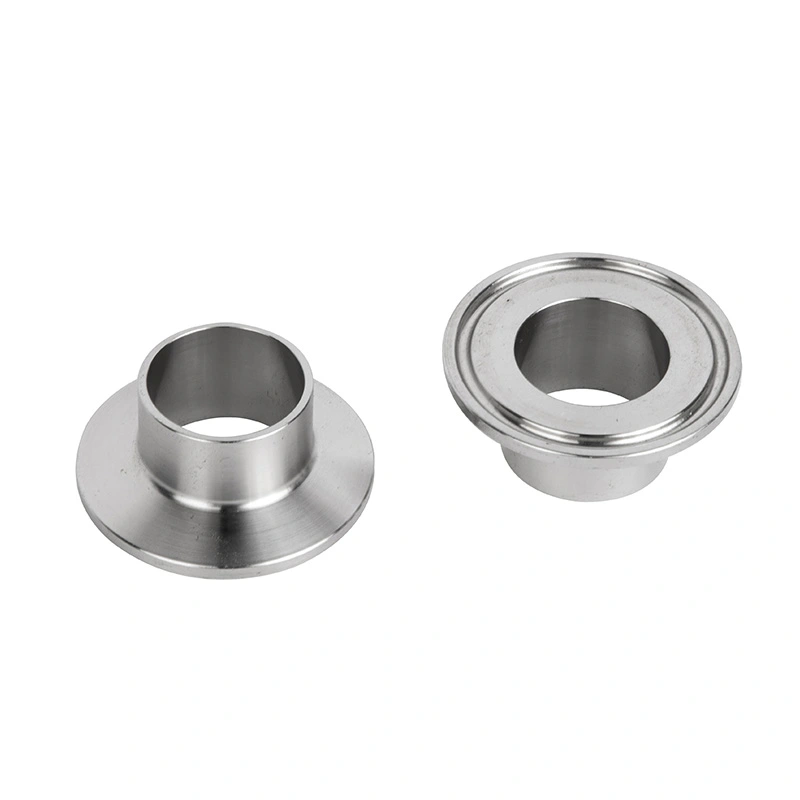

A Hygienic BS 4825 hüvely elsősorban 316L-es rozsdamentes acélból (1.4404) készül, olyan alkalmazásokhoz jó korrózióállóság, mechanikai szilárdság és higiénikus teljesítmény. 304-es rozsdamentes acélból is választható olyan alkalmazásokhoz használható, ahol az anyagszükséglet kevésbé igényes.
A BS 4825 3. része szerint tervezett érvéghüvely 1/2" és 8" közötti méretben kapható. Precíziós megmunkálású a tömítő felület és a sima belső felület csökkenti a termék visszatartását, és támogatja a CIP/SIP tisztítási eljárásokat.
Az AVM érvéghüvely megfelel a BS 4825 3. részéhez tartozó higiéniai érvéghüvelyekre vonatkozó méretkövetelményeknek. Úgy van kialakítva kompatibilis szaniter bilincs csatlakozásokkal való használatra, lehetővé téve a technológiai berendezések és a csővezeték szakaszok csatlakoztatását és a cső elvágása vagy újrahegesztése nélkül le kell választani.
Ezáltal a csatlakozás alkalmas olyan rendszerekhez, ahol rendszeres ellenőrzés, tisztítás, alkatrészcsere, ill berendezés karbantartása szükséges.
A 316L rozsdamentes acél / 1.4404 a standard anyag a nagyobb korrózióállóságot igénylő alkalmazásokhoz higiénikus teljesítmény. Általában gyógyszerészeti, biotechnológiai, tejipari, élelmiszeripari és nagy tisztaságú termékekhez használják folyamatrendszerek.
A 304-es rozsdamentes acél alternatívaként elérhető olyan megfelelő alkalmazásokhoz, ahol a folyamatközeg ill A környezeti feltételek nem igénylik a 316L-es további korrózióállóságot.
Az anyag kiválasztását a folyamat közegén, a tisztító vegyszereken, az üzemi hőmérsékleten és az alkalmazhatóságon kell alapulnia projekt követelményeit.
A Hygienic BS 4825 Ferrule egy egészségügyi bilincs csatlakozást használ, amely kompatibilis tömítéssel és bilinccsel működik. Ezt A konfiguráció lehetővé teszi a csatlakozás viszonylag gyors össze- és szétszerelését az állandóhoz képest hegesztett csatlakozások.
A megfelelő tömítés érdekében a hüvelyt, a tömítést és a bilincset kompatibilis készletként kell kiválasztani, megfelelő méretekkel.
Az egészségügyi érvéghüvely belső felületének állapota közvetlenül befolyásolja a termék megtartását és tisztítási teljesítményét. AVM A BS 4825 Ferrule sima belső felületet használ Ra ≤ 0,8 μm szabványos felülettel.
A sima furat csökkenti azokat a területeket, ahol a technológiai közeg felhalmozódhat, és elősegíti a hatékonyabb tisztítást és vízelvezetést. Az érvéghüvely CIP és SIP eljárásokkal beépíthető szaniter csőrendszerekbe, feltéve, hogy a a teljes összeállítás és tömítőelemei alkalmasak az előírt tisztítási és sterilizálási körülményekre.
A nagy tisztaságú alkalmazásoknál a vevők a gyártás előtt meghatározhatják a szükséges felületkezelést és dokumentációt.
Az AVM Hygienic BS 4825 hüvelyt olyan egészségügyi feldolgozórendszerekhez tervezték, ahol higiénikus felépítés, anyag a kompatibilitás, a felület állapota és a tisztíthatóság fontos. A termékkonfigurációk ennek megfelelően választhatók ki a 3-A egészségügyi szabványokhoz, az EHEDG higiéniai tervezési elvekhez és az FDA élelmiszerrel való érintkezéséhez kapcsolódó követelményeknek anyagi követelmények.
Az alkalmazandó megfelelőségi követelmények a rozsdamentes acél minőségétől, felületi minőségétől, a tömítés anyagától és a tömítéstől függenek teljes csatlakozási konfiguráció. Az AVM meg tudja erősíteni a vonatkozó dokumentációt az adott terméknek megfelelően és a projekt követelményei.
Élelmiszer- és tejtermék-feldolgozási alkalmazásokhoz a hüvely a vonatkozó 3-A egészségügyi előírások szerint határozható meg követelményeknek, figyelembe véve a termékkel érintkező sima felületeket, a tisztíthatóságot és a higiénikus csatlakozást tervezés.
Az érvéghüvely beépíthető az EHEDG higiénikus tervezési elvek mentén kialakított csőrendszerekbe, különösen olyan alkalmazásokhoz, ahol alacsony termékvisszatartás, hatékony tisztítás és higiénikus folyamatfeltételek szükségesek.
A termékkel való érintkezést igénylő élelmiszer- és italalkalmazásokhoz megfelelő anyag- és tömítési konfigurációk lehetnek az FDA vonatkozó követelményei szerint kiválasztott. Az adott FDA dokumentációt meg kell erősíteni a szerint a szállított anyag és tömítés konfiguráció.
| Tétel | Specifikáció |
| Termék | Higiénikus BS 4825 hüvely |
| Standard | BS 4825 3. rész |
| Szabványos anyag | Rozsdamentes acél 316L / 1.4404 |
| Választható anyag | Rozsdamentes acél 304 |
| Mérettartomány | 1/2" – 8" |
| Felületi kidolgozás | Ra ≤ 0,8 μm |
| Csatlakozás típusa | Szorítóhüvely |
| Tömítési módszer | Kompatibilis egészségügyi tömítés + bilincs |
| Tisztítás | CIP/SIP kompatibilis |
| Higiéniai követelmények | 3-A / EHEDG / FDA Alkalmazható konfiguráció |
| Alkalmazás | Higiénikus és nagy tisztaságú csőrendszerek |
A következő méretek a szaniter csőrendszerekhez szállított általános érvéghüvely-méretekre vonatkoznak. A vásárlóknak meg kell erősíteniük megrendelés előtt a szükséges cső külső átmérőjét és csatlakozási méreteit.
| Cső OD | Hüvely hossza | Karima OD |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
Az érvéghüvely használható egészségügyi technológiai sorokban folyadékszállításhoz, berendezések csatlakoztatásához és tiszta folyamathoz rendszerek. A bilincs konfigurációja lehetővé teszi a csatlakoztatott alkatrészek eltávolítását ellenőrzés és karbantartás céljából.
A tipikus alkalmazások közé tartozik az italfeldolgozás, a folyékony élelmiszerek előállítása, az összetevők átvitele és az egészségügyi szolgáltatások olyan rendszerek, ahol korrózióállóság és tisztítható csőcsatlakozások szükségesek.
A 316 literes rozsdamentes acél érvéghüvelyek alkalmasak tejhez, tejszínhez, joghurthoz és egyéb tejfeldolgozó rendszerekhez, ahol higiénikus a csatlakozások és a gyakori tisztítás a normál gyártás részét képezik.
A Hygienic BS 4825 Ferrule beépíthető egészségügyi sörfőző- és italberendezésekbe, beleértve a csöveket is. csatlakozások a tartályok, szivattyúk, szelepek és egyéb folyamatelemek között.
A nagy tisztaságú folyékony rendszereknél a sima belső felület és az egészségügyi bilincs csatlakozás segíti a tisztítható kialakítást csövek elrendezése. Ennek megfelelően kell kiválasztani a végső anyagot, a felületkezelést, a tömítést és a tisztítási eljárást a folyamat specifikációjához.
A hüvelynek meg kell egyeznie a cső tényleges külső átmérőjével és a vonatkozó BS 4825 méretekkel. Egyedül a névleges csőméret nem használható cserealkatrészek rendelésekor.
A 316L-t általában előnyben részesítik az igényes egészségügyi, gyógyszerészeti, biotechnológiai, tejipari és korrózióérzékeny területeken. alkalmazások. 304 akkor jöhet számításba, ha korrózióállósága elegendő a folyamatkörnyezethez.
A szabványos Ra ≤ 0,8 μm felület számos egészségügyi alkalmazáshoz alkalmas. Szigorúbb tisztaságú projektek követelmények adott esetben simább felületkezelést írhatnak elő.
Az egészségügyi érvéghüvelyhez kompatibilis tömítésre és bilincsre van szükség a teljes csatlakozás kialakításához. A méretek és ezeknek az alkatrészeknek az anyagát együtt kell ellenőrizni a megfelelő összeszerelés és tömítés biztosítása érdekében.
A vásárlóknak biztosítaniuk kell az elvárt tisztító vegyszereket, a hőmérsékletet, a sterilizálási feltételeket és a működést környezetet a CIP/SIP rendszerek érvéghüvely- és tömítőelemeinek kiválasztásakor.
Az AVM BS 4825 egészségügyi érvéghüvelyeket szállít különböző méretű, anyagminőséget igénylő higiénikus csővezetékekhez, felületkezelések és csatlakozási konfigurációk.
Az árajánlathoz és a műszaki megerősítéshez a vásárlók megadhatják a cső külső átmérőjét, az anyagminőséget, a mennyiséget, a felületkezelést, tömítési igény és alkalmazás.
Gyógyszeripari, biotechnológiai, élelmiszeripari, tejipari, italipari és nagy tisztaságú projektek esetén az AVM megerősítheti az alkalmazandó termékkonfiguráció és elérhető műszaki dokumentáció az egyedi rendelési követelményeknek megfelelően.
A hüvely a BS 4825 3. rész higiénikus érvéghüvelyekre vonatkozó követelményei szerint készült, és kompatibilis egészségügyi bilincs csőrendszerek.
A standard anyag 316L rozsdamentes acél / 1.4404. 304-es rozsdamentes acél is szállítható megfelelő alkalmazások.
A mellékelt mérettartomány 1/2" és 8". A gyakori méretek a következők: 1/2", 1", 2", 3", 4" és 6". Pontos méreteket kell megadni megrendelés előtt meg kell erősíteni a szükséges csőszabvány szerint.
Igen. A hüvely használható gyógyszerészeti és biotechnológiai egészségügyi csőrendszerekben, ha a kiválasztott anyag, felületkezelés, tömítés és teljes rendszerkonfiguráció megfelel a projekt higiéniai követelményeinek.
Az érvéghüvely a vonatkozó 3-A, EHEDG és FDA-val kapcsolatos követelmények szerint konfigurálható. A pontos megfelelés és a dokumentáció az anyagtól, a felületkezeléstől, a tömítéstől és az adott termékkonfigurációtól függ. A vásárlóknak kellene rendelés előtt erősítse meg a szükséges dokumentációt az AVM-mel.
A szabványos felületi minőség Ra ≤ 0,8 μm. Ha a projekt más felületi specifikációt igényel, a vásárlóknak ezt kell tenniük árajánlat kérésekor adja meg a kívánt befejezést.
Igen. A hüvely beépíthető CIP/SIP-kompatibilis szaniter csőrendszerekbe. A teljes kapcsolat a szerelvénynek, beleértve a tömítést és a bilincseket, meg kell felelnie a tényleges tisztítási és sterilizálási körülményeknek.
Az érvéghüvely a csőcsatlakozó elem. A projektnek megfelelően kompatibilis bilincs és tömítés adható meg követelményeknek. A vásárlóknak meg kell erősíteniük, hogy egyedi érvéghüvelyre vagy teljes csatlakozási egységre van szükségük.
A 316 literes rozsdamentes acél általában ajánlott a nagyobb korrózióállósághoz és az igényes higiéniai alkalmazásokhoz. A 304-es rozsdamentes acél ott használható, ahol a technológiai közeg és a működési környezet kompatibilis az anyagával tulajdonságait.
