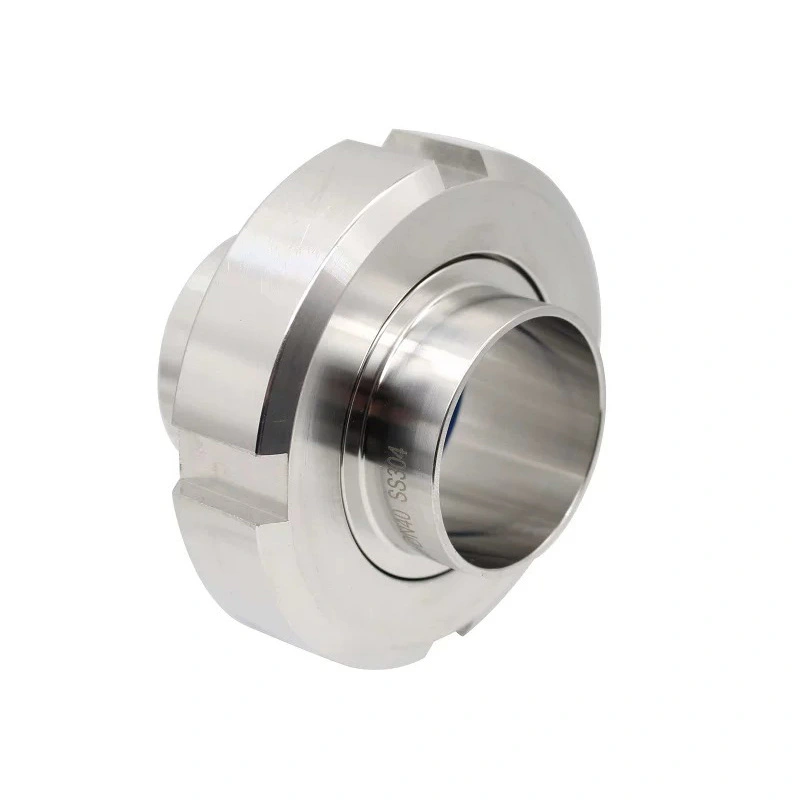

A Hygienic SMS Union Pipe Fitting SUS304 / 1.4301 vagy SUS316L / 1.4404 rozsdamentes acélból és Az SMS 1145 higiéniai unió követelményei szerint készült. A precíziós megmunkálású csatlakozási és tömítőfelületek segítenek megbízható illesztést biztosítanak, miközben a sima belső felület csökkenti a termék visszatartását a folyamatvonalon belül.
Az AVM SMS Union Pipefitting alkalmas tejtermékekhez, élelmiszerekhez és italokhoz, sörfőzéshez, gyógyszerészethez, biotechnológiához, kozmetikai, és egyéb higiénikus folyadékfeldolgozó rendszerek, különösen ahol a tisztíthatóság és a csővezetékek kényelmes karbantartása biztosított fontosak.
Az egységet az SMS 1145 szaniter csőcsatlakozásokra vonatkozó követelményei szerint tervezték. A szabványos szerkezet elősegíti a kompatibilitást a megfelelő SMS egészségügyi alkatrészekkel, és lehetővé teszi a mérnökök számára, hogy szervizelhető legyen folyamat csőrendszerek.
Az egyesülési formátum különösen hasznos azoknál a csővezetékeknél, amelyeket rendszeres időközönként fel kell nyitni a berendezések cseréje érdekében, ellenőrzés, tisztítás vagy folyamatsor módosítása.
Az AVM SUS304 / 1.4301 és SUS316L / 1.4404 anyagopciókat kínál.
A SUS304 általános egészségügyi feldolgozási alkalmazásokhoz alkalmas, ahol a szabványos korrózióállóság elegendő. A SUS316L nagyobb korrózióállóságot kínál, és általában a gyógyszeripar, a biotechnológia, a tejtermékek és a igényesebb folyamatkörnyezetek.
Az anyag kiválasztásánál figyelembe kell venni a folyamat közegét, a tisztító vegyszereket, az üzemi hőmérsékletet és az alkalmazhatóságot iparági követelmények.
A különböző beépítési feltételek eltérő csatlakozási elrendezést igényelnek. AVM SMS Union Pipefitting lehet menetes csatlakozással, hegesztett csatlakozással és apa/aljzat csatlakozási konfigurációban szállítjuk.
Ez lehetővé teszi a vevők számára a csatlakozási struktúra kiválasztását a meglévő csővezetékek, berendezések interfész, telepítési mód és karbantartási követelmények.

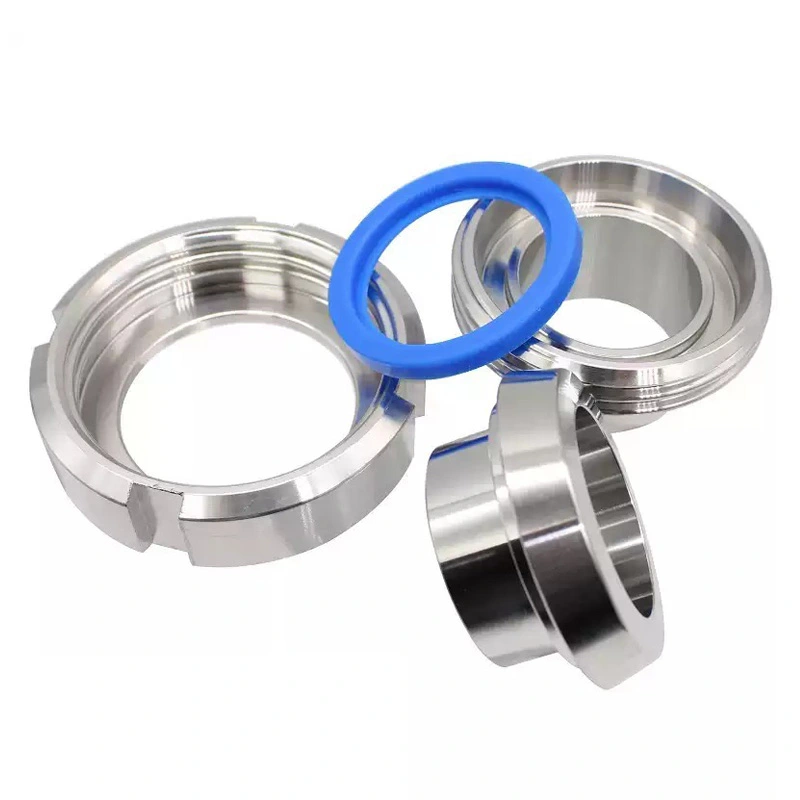

A tömítési felület az egyik legfontosabb szempont a higiéniai egység kiválasztásakor. AVM SMS szakszervezetek használata precíziósan megmunkált tömítőfelületek és kompatibilis egészségügyi tömítőanyagok, amelyek segítenek csökkenteni a szivárgást normál körülmények között működését.
A rendelkezésre álló tömítőanyagok közé tartozik az EPDM, FKM, PTFE és szilikon, amely lehetővé teszi a tömítési konfiguráció kiválasztását a folyamatközegnek és az üzemi feltételeknek megfelelően.
A szabványos felületi minőség Ra ≤ 0,8 μm. A sima belső felület segít csökkenteni azokat a területeket, ahol a folyamatfolyadékok előfordulhatnak megmarad, és támogatja a tisztítási eljárásokat a higiénikus csőrendszerekben.
| Tétel | Specifikáció |
| Termék | Higiénikus SMS Union Pipe Fitting |
| Standard | SMS 1145 |
| Mérettartomány | DN10 – DN100 |
| Anyag | SUS304 / 1.4301, SUS316L / 1.4404 |
| Tömítés anyaga | EPDM / FKM / PTFE / Szilikon |
| Szabványos felületkezelés | Ra ≤ 0,8 μm |
| Csatlakozási típusok | Menetes csatlakozás / Hegesztett csatlakozás / Férfi-Nő csatlakozás |
| Tisztítás | CIP/SIP kompatibilis |
| Alkalmazás | Hygienic Process Piping Systems |
Az összekötő szerkezet lehetővé teszi a csatlakoztatott alkatrészek szétválasztását a csővezeték elvágása nélkül. Ez akkor hasznos, ha szivattyúk, szelepek, műszerek, tartályok vagy egyéb technológiai berendezések ellenőrzést vagy cserét igényelnek.
A rendszeres termelési karbantartást végző gyárak esetében a levehető csatlakozócsatlakozás csökkentheti a szükséges munkát hozzáférés a csőrendszer egyes szakaszaihoz.
A csatlakozást a megfelelő tömítési és meghúzási módszerrel kell összeszerelni. Túlzott szigorításnak kell lennie kerülni kell, mert károsíthatja a tömítőelemeket vagy befolyásolhatja a csatlakozási teljesítményt.
A Hygienic SMS Union Pipe Fitting beépíthető a szaniter csőrendszerekbe CIP és SIP tisztítással eljárások, feltéve, hogy a kiválasztott anyag és tömítés kompatibilis a tényleges tisztítószerekkel, hőmérséklettel, nyomás és a sterilizálás körülményei.
Az egészségügyi csatlakozásoknak többet kell biztosítaniuk, mint a mechanikus csatlakozást. Belső geometriájuk, tömítőszerkezetük, A felületkezelés és az anyagválasztás egyaránt befolyásolja a tisztítást és a szennyeződés elleni védekezést.
Az AVM Hygienic SMS Union Pipe Fitting sima belső áramlási útvonalat és rozsdamentes acél szerkezetet használ, hogy csökkentse a termék megtartása és a higiénikus feldolgozás támogatása.
Gyógyszerészeti, biotechnológiai, élelmiszeripari és tejipari projektek esetén a vásárlóknak értékelniük kell a teljes csőszerelvényt, beleértve a csöveket, szerelvényeket, tömítéseket, szelepeket, a hegesztési minőséget és a tisztítási eljárásokat, nem pedig a szakszervezet önállóan.
Az SMS-szakszervezetek alkalmasak a tejhez, tejszínhez, joghurthoz és más folyékony tejtermékekhez használt tejipari folyamatokhoz. A A kivehető csatlakozószerkezet a rendszeres ellenőrzést és tisztítást igénylő berendezéseknél hasznos.
Az unió felhasználható italgyártásban, folyékony élelmiszer-feldolgozásban, összetevők szállításában és egészségügyi közműben csővezetékek, ahol tisztítható csatlakozásokra van szükség.
A sörfőző berendezésekben a szakszervezetek tartályokat, szivattyúkat, szelepeket és technológiai csővezetékeket csatlakoztathatnak, miközben lehetővé teszik a kiválasztott karbantartás céljából eltávolítandó alkatrészek.
A SUS316L konstrukció és a kompatibilis tömítőanyagok alkalmassá teszik a csatlakozást a tiszta folyamatcsövekhez gyógyszerészeti és biotechnológiai létesítmények. A végső anyag- és felületigényeket ennek megfelelően kell kiválasztani az adott folyamatspecifikáció.
Az unió alkalmazható kozmetikai és megfelelő vegyi termékek egészségügyi folyadékfeldolgozó soraira, ahol korrózióállóság, tisztíthatóság és karbantartható csatlakozások szükségesek.
| Tömítés anyaga | Tipikus kiválasztási szempont |
| EPDM | Számos vízbázisú és általános egészségügyi alkalmazásra alkalmas |
| FKM | Alkalmas ott, ahol nagyobb vegyszer- és hőmérsékletállóságra van szükség |
| PTFE | Alkalmas a szigorú kémiai kompatibilitási követelményekhez |
| Szilikon | Általában a rugalmas egészségügyi tömítést igénylő alkalmazásokhoz választják |
| Kiválasztás alapja | Feldolgozási közeg, hőmérséklet, nyomás, tisztító vegyszerek és sterilizálási feltételek |
Megrendelés előtt meg kell erősíteni a tényleges tömítési anyagot a folyamatközeggel és az üzemi feltételekkel.
Az elérhető tartomány DN10–DN100. A csatlakozó méretének meg kell felelnie a meglévő cső vagy berendezés csatlakozásának ahelyett, hogy csak a várható áramlási sebesség szerint választanák ki.
A SUS304 számos általános egészségügyi alkalmazásra alkalmas, míg a SUS316L általában előnyösebb a nagyobb korrózió miatt ellenállást és az igényesebb higiéniai folyamatkörülményeket.
A menetes, hegesztett és dugaszoló/dugaszos konfigurációk különböző telepítési követelményeket szolgálnak ki. A vásárlóknak ellenőrizniük kell a meglévő csővezeték interfész, mielőtt kiválasztaná az uniót.
Az EPDM, az FKM, a PTFE és a szilikon kémiai és hőmérsékletállósági jellemzői eltérőek. A pecsétnek kell lennie a tényleges folyamat és tisztítási körülmények alapján választják ki.
Az AVM higiénikus SMS Union Pipe Fitting-et szállít különböző méretekben, rozsdamentes acél minőségben, csatlakozási konfigurációkban, és tömítőanyagok higiénikus csővezeték-projektekhez.
Árajánlatkéréskor a vevők megadhatják a DN méretet, anyagminőséget, csatlakozási típust, tömítésanyagot, mennyiség, felületkezelés és alkalmazás.
A tejtermékek, élelmiszerek, italok, gyógyszerészeti, biotechnológiai, kozmetikai és egyéb tiszta folyamatokkal kapcsolatos projektek esetében az AVM megerősítheti a megfelelő konfigurációt és a rendelkezésre álló műszaki dokumentációt az egyedi rendelési követelményeknek megfelelően.
A terméket az SMS 1145 higiéniai unió követelményeinek megfelelően tervezték, és kompatibilis szaniterekhez készült. folyamat csőrendszerek.
A standard anyagopciók a SUS304 / 1.4301 és a SUS316L / 1.4404. A megfelelő fokozatot kell kiválasztani a technológiai közegnek és a korróziós követelményeknek megfelelően.
A szabványos mérettartomány DN10-től DN100-ig terjed. A szükséges méretet a meglévő szanitercsőhöz ill berendezés csatlakoztatása.
A választható opciók közé tartozik az EPDM, FKM, PTFE és szilikon. A megfelelő anyag a folyamat közegétől függ, hőmérséklet, nyomás, tisztító vegyszerek és sterilizálási feltételek.
Igen. Az összekötő beépíthető CIP/SIP-kompatibilis szaniterrendszerekbe, feltéve, hogy a kiválasztott tömítést Az anyag és a teljes csatlakozási összeállítás megfelel a tényleges tisztítási és sterilizálási körülményeknek.
A hegesztett csatlakozás állandó csőkötést hoz létre, míg a csatlakozás eltávolítható csatlakozást biztosít. SMS szakszervezetek különösen hasznos, ha a berendezéseket vagy a csővezeték-szakaszokat rendszeresen ellenőrizni, cserélni vagy szétszerelni kell.
Nem minden gyógyszerészeti alkalmazás igényel azonos anyagkonfigurációt. Általában azonban a SUS316L-t választják igényes higiénikus és korrózióra érzékeny folyamatkörnyezetekhez. Meg kell határozni a végső anyagminőséget a folyamat specifikációja szerint.
A szabványos felületi minőség Ra ≤ 0,8 μm. Ha egy projekt más felületi specifikációt igényel, akkor ennek így kell lennie gyártás előtt megerősítette az AVM-mel.
A szabványos gyártási idő 7-10 nap. A tényleges ütemezés függ a rendelési mennyiségtől, az anyagok rendelkezésre állásától, termékspecifikációk és testreszabási követelmények. A sürgős rendeléseket megrendelés előtt vissza kell igazolni az AVM-mel.
Az általános feltételek 30% letét és 70% egyenleg a T/T vagy L/C szállítás előtt. A kis értékű megrendeléseket ki kell fizetni teljes egészében a gyártás előtt.
A termékeket biztonságosan csomagolják papír- és fadobozokba nemzetközi szállításhoz. Csomagolás elrendezése megerősíthető a rendelési mennyiség és a szállítási követelmények szerint.
