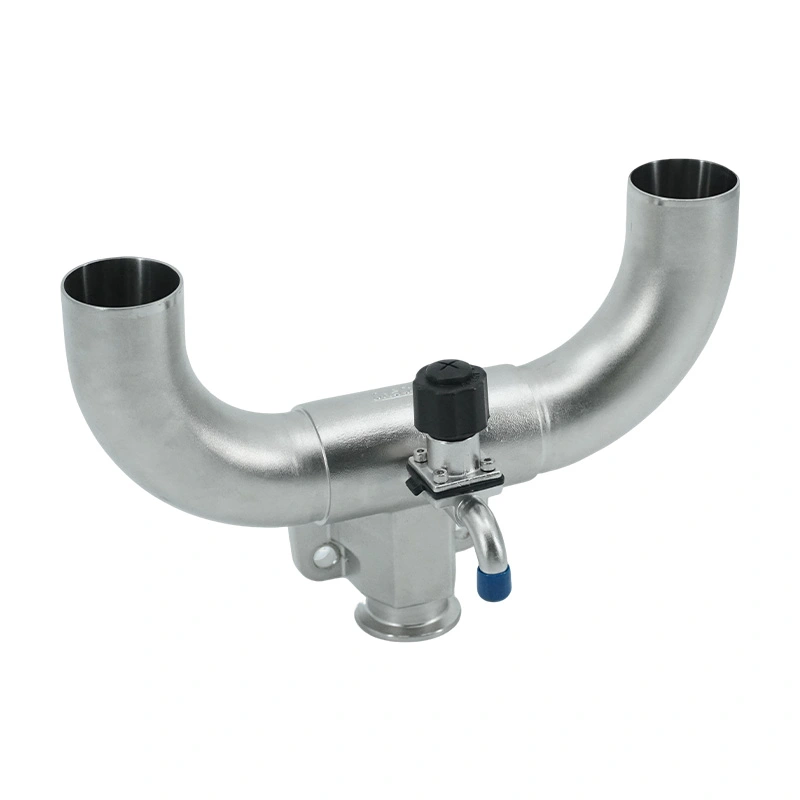

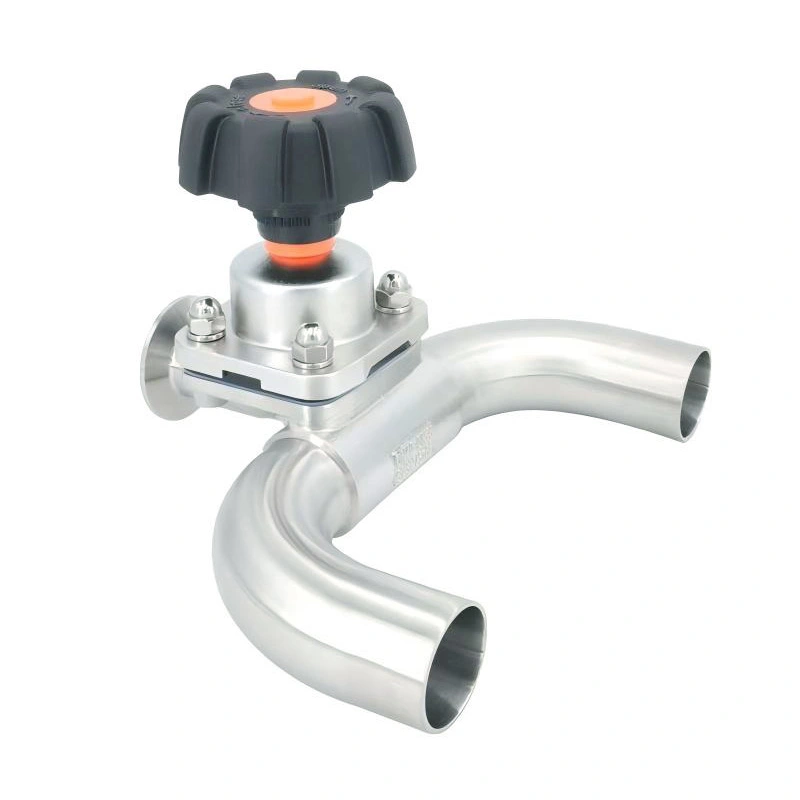

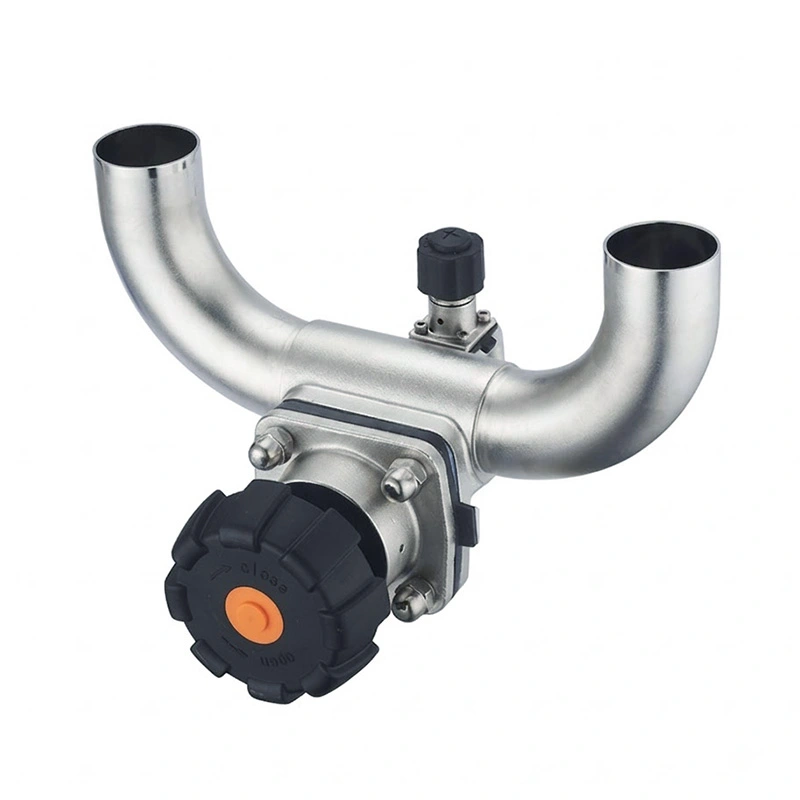

Egészségügyi U-alakú membránszelep

Ellentétben a hagyományos membrános szelepekkel, amelyek összetett elágazási felépítésűek vagy több hegesztett szelvényűek, az U-alakú test áramvonalas folyamatcsatornát hoz létre kevesebb pangó területtel. Ez teszi az egészségügyi U-alakú membránszelepet alkalmas gyógyszerészeti, biotechnológiai, élelmiszeripari, italipari, tejipari, kozmetikai és nagy tisztaságú vegyipari alkalmazásokhoz megbízható CIP és SIP teljesítményt igényel.

Szaniter rozsdamentes acélból készült, precíziósan megmunkált termékkel érintkező felületekkel, AVM U-alakú membránnal A szelep megbízható elzárást, kiváló vízelvezetést és stabil higiéniai teljesítményt biztosít az igényes termeléshez környezetek.

Termékjellemzők

Integrált U-alakú szelepház a jobb vízelvezetés érdekében

Az AVM U-alakú membránszelep fő előnye az integrált ívelt test kialakítása. A belső áramlási út Úgy van optimalizálva, hogy csökkentse a pangó területeket és a szükségtelen anyagvisszatartást a szelep ágai körül. Összehasonlítva Hagyományos szelepkonfigurációk esetén az U-alakú szerkezet egyenletesebb és hatékonyabb közegmozgást tesz lehetővé feldolgozás után önleeresztő.

A belső csatlakozási pontok csökkentett száma megkönnyíti a tisztítást és csökkenti a maradványok kockázatát a folyamatsoron belül maradva. Ez különösen értékessé teszi a szelepet a gyakori alkalmazásokhoz termékcserék és szigorú higiéniai követelmények.

Higiénikus membránszigetelő technológia

A rugalmas membrán tömítőelemként és gátként is működik a folyamatközeg és a működés között mechanizmus. Működés közben a technológiai folyadék elszigetelve marad a szelepszártól és a szelepmozgató alkatrészektől, a szennyeződési kockázatok csökkentése és a hagyományos csomagoláshoz kapcsolódó külső szivárgási problémák kiküszöbölése szerkezetek.

Ez a konfiguráció megbízható adathordozó-szigetelést biztosít, miközben leegyszerűsíti a karbantartást, így alkalmassá teszi gyógyszerészeti folyadékok, tisztított víz, biológiai közegek és más nagy tisztaságú technológiai folyadékok.

Alacsony holtlábú kialakítás aszeptikus feldolgozáshoz

A szelep belső geometriája úgy van kialakítva, hogy minimalizálja azokat a területeket, ahol folyadékok vagy termékmaradványok maradhatnak utána termelés. A simább áramlási út javítja a vízelvezetést és segít csökkenteni a mikrobiális növekedés lehetőségét ill gyártási tételek közötti keresztszennyeződés.

A gyógyszer- és biotechnológiai gyártók számára ez az alacsony szárú konfiguráció leegyszerűsítheti a tisztítás ellenőrzését és támogatja az állandó higiéniai teljesítményt az ismételt CIP és SIP ciklusok során.

Megbízható membrántömítés

Amikor a szelep zár, a membrán a szelepülékhez nyomódik, hogy biztonságos akadályt képezzen az áramlásban útvonalat. A rugalmas tömítőelem stabil elzárási teljesítményt biztosít, miközben fenntartja a távolságot a folyamatfolyadék és működési mechanizmus.

A membrán a karbantartási igényeknek megfelelően a teljes szelep cseréje nélkül is cserélhető összeszerelés, csökkentve a szervizidőt és a hosszú távú karbantartási költségeket.

Egészségügyi rozsdamentes acél konstrukció

Az AVM U-alakú membránszelep SUS304, SUS304L, SUS316 és SUS316L rozsdamentes acél konfigurációkban kapható. Mert A nagyobb korrózióállóságot és terméktisztaságot igénylő alkalmazásoknál az SS316L termékkel való érintkezésre alkalmas alkatrészeket.

A termékkel érintkező felületek mechanikusan polírozhatók vagy elektropolírozhatók Ra <0,4 μm értékig, így sima felületet biztosítanak amely csökkenti a maradványok tapadását és támogatja a higiénikus gyártási követelményeket.

Működési elv

Az AVM egészségügyi U-alakú membránszelep szabályozza a folyamat áramlását egy rugalmas membrán függőleges mozgásával. Amikor a működtető felemeli a szelepszárat, a membrán eltávolodik a szelepüléktől és megnyitja az U alakú áramlást csatorna, amely lehetővé teszi a folyamatközeg áthaladását a szelepen.

Amikor a szelepszár lefelé mozog, a membrán a precíziósan megmunkált szelepülékhez nyomódik, és lezárja a áramlási átjáró. Mivel a membrán teljesen elválasztja a technológiai folyadékot a működési mechanizmustól, a szeleptől tiszta folyamatot tart fenn, miközben csökkenti a szár szivárgásának és a közeg szennyeződésének kockázatát.

Az integrált U-alakú test tovább javítja a vízelvezetést azáltal, hogy a visszamaradt anyagot a kimenet felé vezeti lehetővé téve, hogy stagnáló területeken maradjon.

Alkalmazások és iparágak

Gyógyszergyártás

Az AVM U-alakú membránszelep alkalmas gyógyszeripari csővezetékekhez, tisztított vízrendszerekhez, WFI-rendszerekhez, steril folyadéktranszfer, API feldolgozás és egyéb alkalmazások, ahol higiénikus áramláselosztás és megbízható elszigetelésre van szükség.

Biotechnológia és aszeptikus feldolgozás

A szelep beépíthető bioreaktorokba, fermentációs rendszerekbe, sejttenyésztő berendezésekbe, steril feldolgozósorokba, és más biotechnológiai rendszerek, ahol az alacsony elhalt lábak és a hatékony CIP/SIP tisztítás fontos.

Élelmiszerek, tejtermékek és italok feldolgozása

Az egészségügyi áramlási út alkalmassá teszi a szelepet tejtermékekhez, italokhoz, folyékony élelmiszer-összetevőkhöz, sörfőzéshez rendszerek és egyéb higiéniai feldolgozási alkalmazások, amelyek megbízható tisztítást és vízelvezetést igényelnek.

Nagy tisztaságú vegyi és kozmetikai feldolgozás

Az AVM U-alakú membránszelep nagy tisztaságú vegyi anyagokhoz, kozmetikai összetevőkhöz, speciális folyadékokhoz és egyéb technológiai közegek, ahol fontos a korrózióállóság, a tisztíthatóság és a termékvédelem.

Műszaki előírások

Ügyfél jelentkezési ügye

Egy gyógyszeripari feldolgozó létesítmény AVM egészségügyi U-alakú membránszelepet használt steril folyadékelosztásban rendszer, ahol a hagyományos szelepcsatlakozások miatt visszamaradó folyadék maradt az elágazás után takarítás. Az U-alakú szelepkonfiguráció simább vízelvezetési utat és csökkentett termékvisszatartást biztosított CIP ciklusok, segítik az ügyfeleket a tisztítási konzisztencia javításában és a rutin karbantartás egyszerűsítésében.

Miért válassza az AVM egészségügyi U-alakú membránszelepet?

Az AVM szaniter U-alakú membránszelepet olyan folyamatrendszerekhez fejlesztették ki, ahol a vízelvezetés és alacsony holtláb A teljesítmény fontosabb, mint a folyadékáramlás egyszerű szabályozása. Integrált U-alakú teste, rugalmas membránja a szigetelés, a sima termékkel érintkező felületek és a CIP/SIP kompatibilitás praktikus megoldást jelentenek a gyártók számára tisztább, hatékonyabb és könnyebben karbantartható egészségügyi folyamatcsöveket keres.

GYIK

Mire használható az U alakú membránszelep?

Az U-alakú membránszelepet higiénikus áramlásszabályozásra, -elosztásra és -szigetelésre használják a gyógyszeriparban, biotechnológia, élelmiszer-, ital-, kozmetikai és nagy tisztaságú feldolgozó rendszerek.

Mi az előnye az U alakú karosszériakialakításnak?

Az U-alakú test simább belső áramlási utat biztosít, amely javítja a vízelvezetést és csökkenti az elhalt lábak és a termék mennyiségét megtartása. Ez segíthet csökkenteni a szennyeződés kockázatát és javítani a CIP/SIP tisztítás hatékonyságát.

Az AVM U-alakú membránszelep alkalmas gyógyszerészeti alkalmazásokhoz?

Igen. A szelepet higiénikus feldolgozási környezetekhez tervezték, és egészségügyi anyagokkal is gyártható, polírozott termékekkel érintkező felületek és csatlakozási szabványok, amelyek alkalmasak gyógyszerészeti és aszeptikus alkalmazásokhoz.
