A szabványos kétutas membránszelepekkel ellentétben, amelyek csak egyszerű be-/kikapcsolást biztosítanak, a háromutas konfiguráció ezt lehetővé teszi operátorok a különböző csővezetékek közötti folyamatáramlás átirányítására, kombinálására vagy kiválasztására. A membrán teljes gátat képez a folyamatközeg és a működési mechanizmus között, segít megelőzni a szennyeződést és a külső szivárgást támogatja a megbízható CIP és SIP tisztítást.

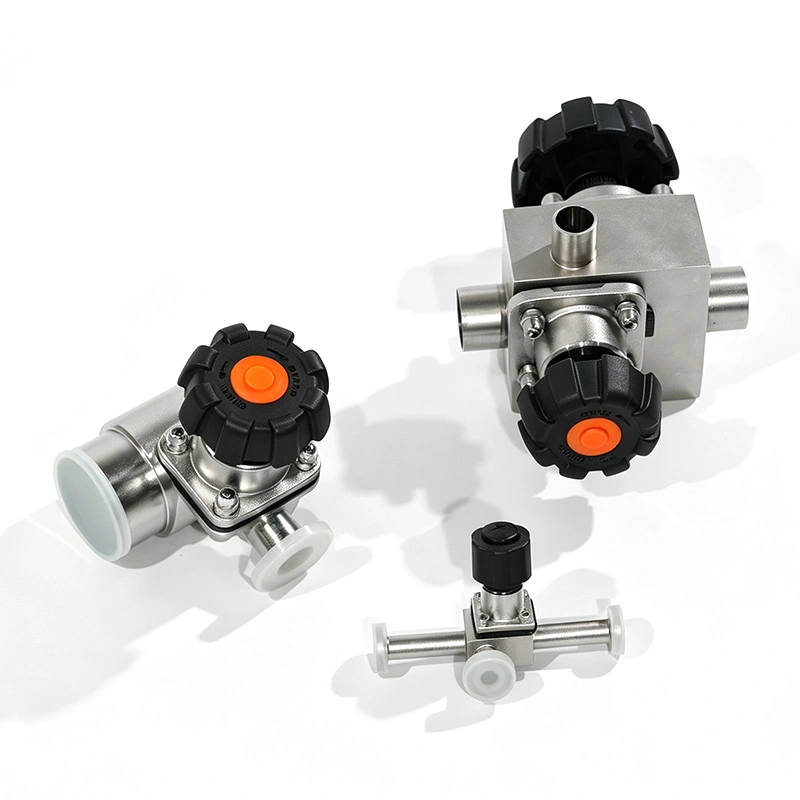

Az egészségügyi 3-utas membránszelep 316 literes rozsdamentes acélból készül, sima, elektropolírozott termékkel érintkező felületekre, és felszerelhető kézi vagy pneumatikus működtetéssel a különböző folyamatvezérléshez követelményeknek.
A háromportos szerkezet lehetővé teszi, hogy az AVM szelep több folyamatot kezeljen egyetlen szelepegységből. A kiválasztott karosszéria-konfigurációtól és működési helyzettől függően a szelep a folyadékot az egyik bemenetből a másikba irányíthatja vagy kimenet, vagy kombinálja az áramlást a különböző vezetékekből egy közös kimenetbe.
Ez a konfiguráció különösen akkor hasznos, ha a termelési rendszerek gyakori összetevő-választást igényelnek áttöltés, csővezeték kapcsolás vagy tételváltás több egyedi elzárószelep beszerelése nélkül.

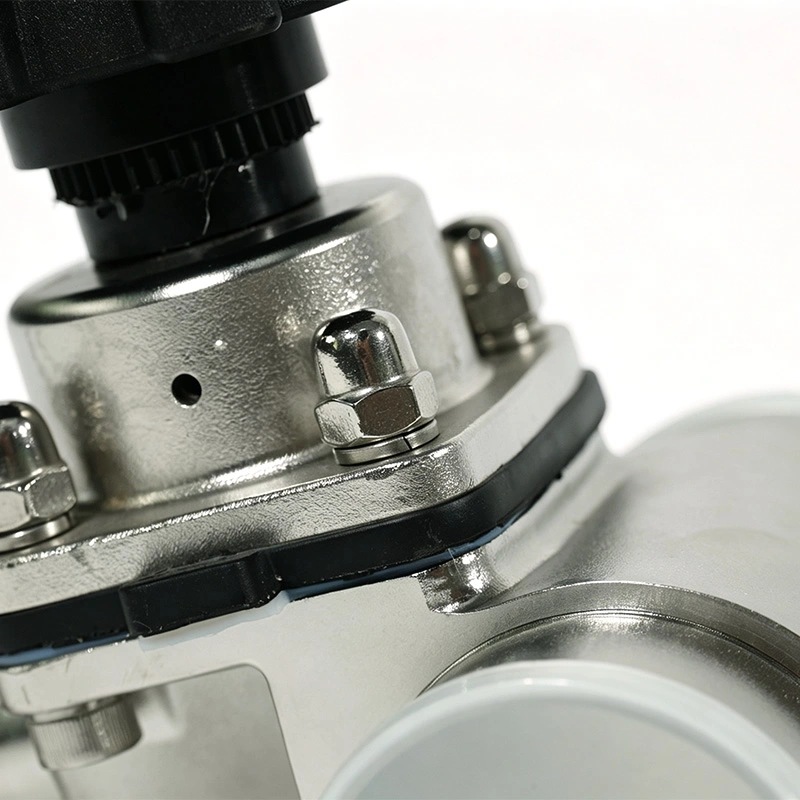

A flexibilis membrán elválasztja a technológiai folyadékot a szelepszártól és a szelepmozgatótól, létrehozva a szennyeződésálló tömítőgát. Ez a kialakítás szükségtelenné teszi a hagyományos tömörítést a szár körül és segít megelőzni a folyamat szivárgását az ismételt kapcsolási műveletek során.
A sima belső geometria csökkenti azokat a területeket is, ahol a folyadék beszorulhat, ami megkönnyíti a tisztítást és jobb termékvisszanyerés.

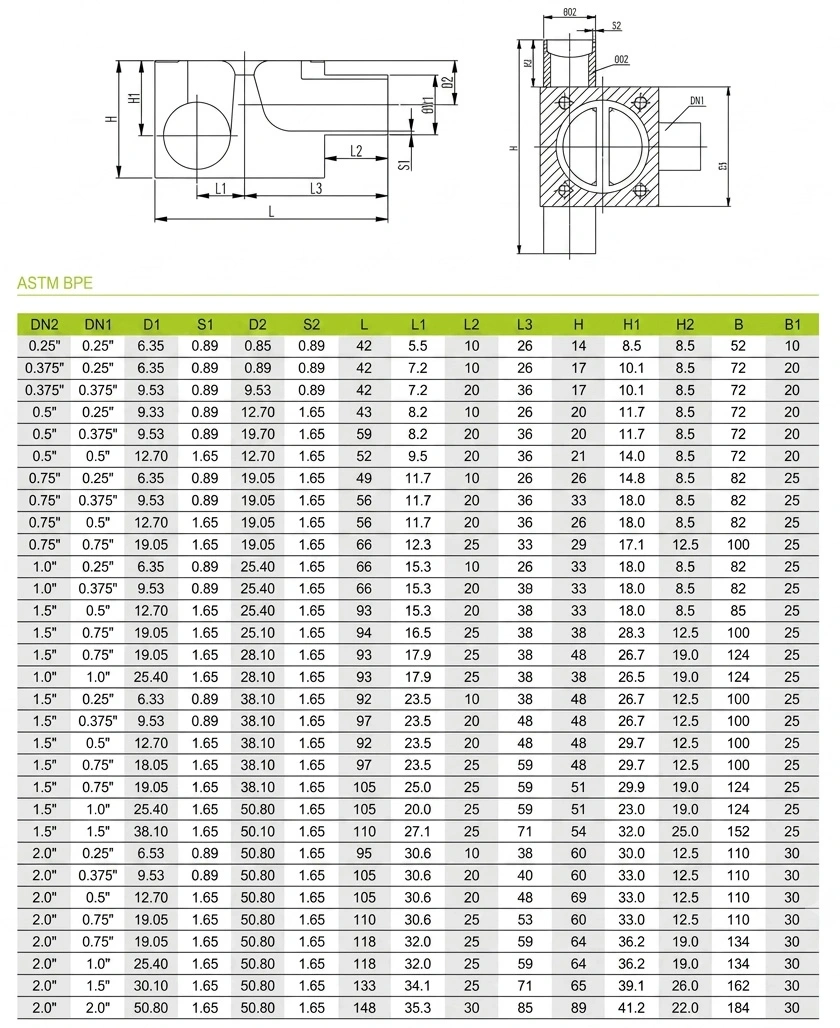

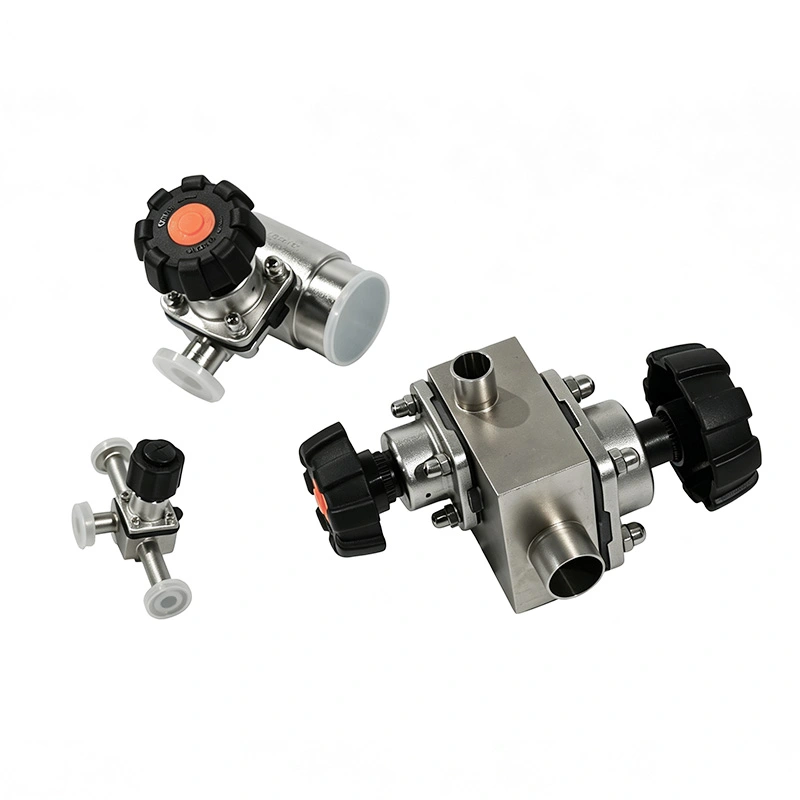

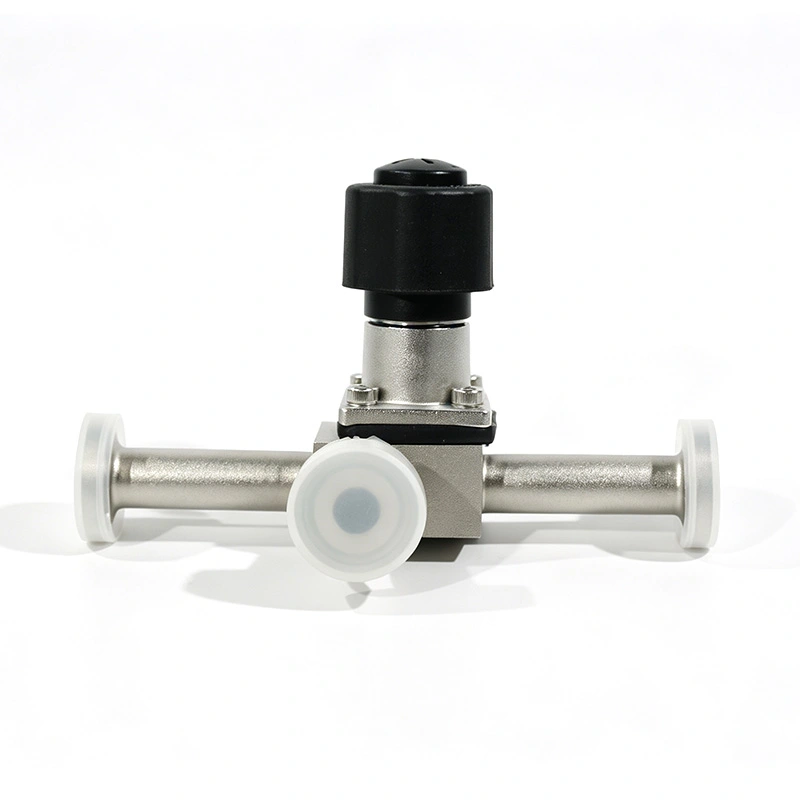

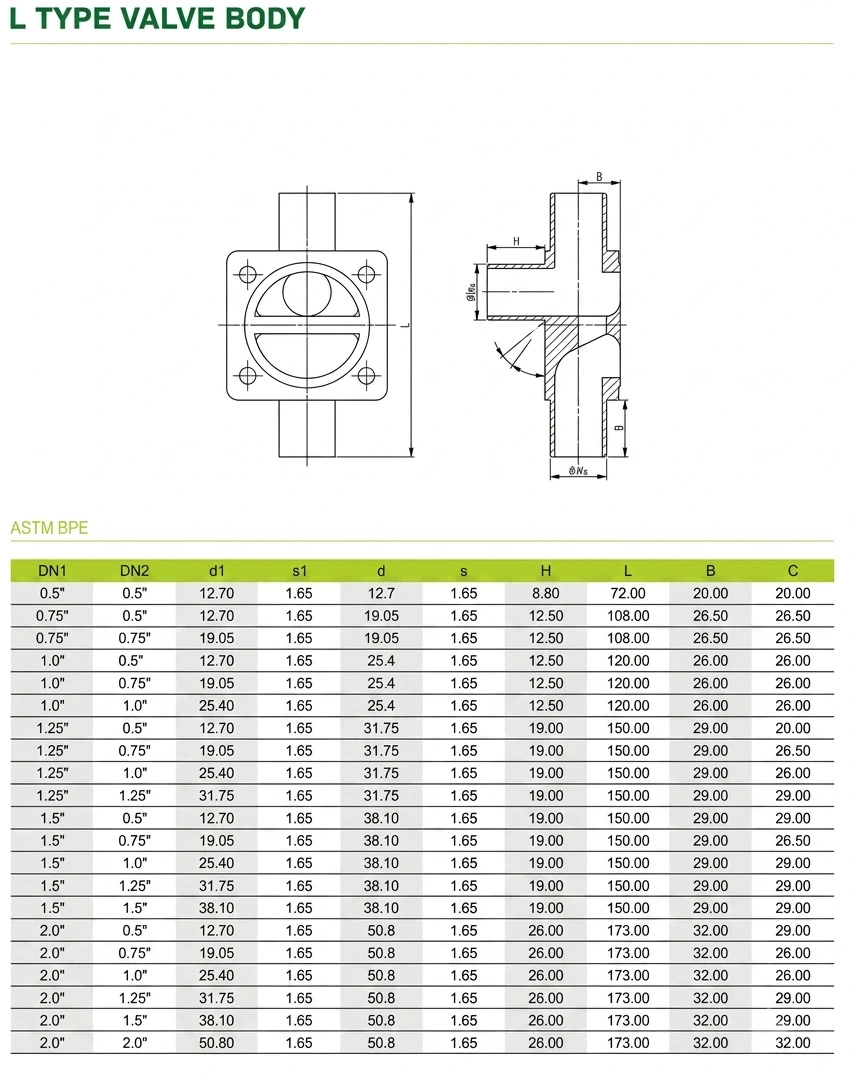

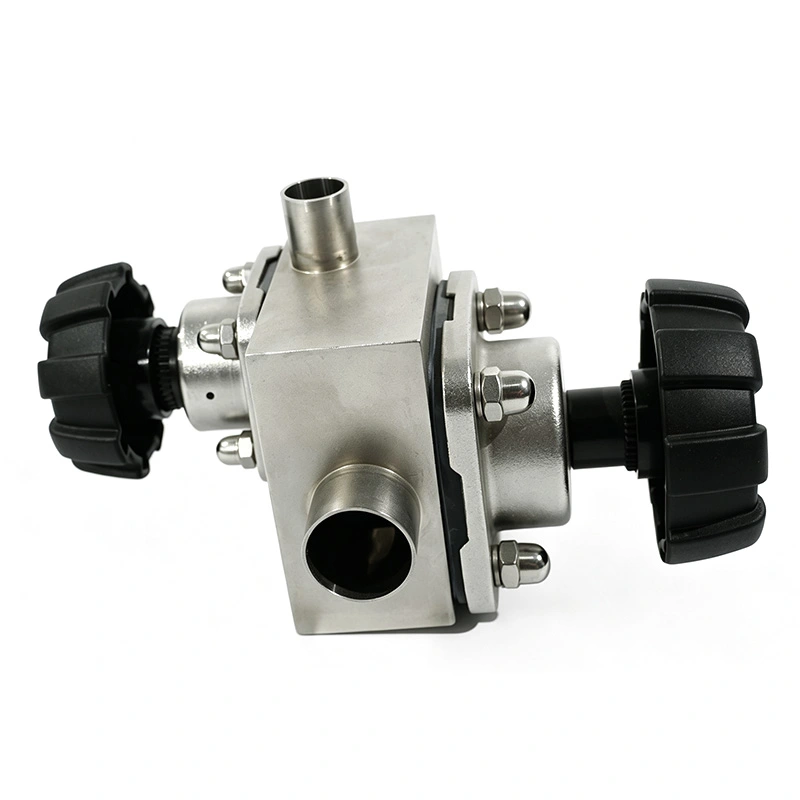

Az AVM egészségügyi 3-utas membránszelep T-test és L-test kivitelben kapható, hogy megfeleljen a különböző áramlási útvonalaknak követelményeknek. A T-test konfiguráció alkalmas három csatlakoztatott áramlás elosztására vagy kombinálására csővezetékek, míg az L-test konfiguráció jobban illeszkedik az irányváltást igénylő alkalmazásokhoz két áramlási út.
Az egészségügyi Tri-Clamp vagy tompahegesztési csatlakozások leegyszerűsítik a telepítést és a karbantartást. A termékkel érintkező felületek lehetnek elektropolírozott Ra ≤ 0,4 μm-re, ami segít csökkenteni a maradványok visszatartását és támogatja a higiénikus termelést.
A szelep kompatibilis a CIP és SIP eljárásokkal, így alkalmas olyan gyártósorokhoz, ahol gyakori tisztítás és sterilizálásra van szükség.

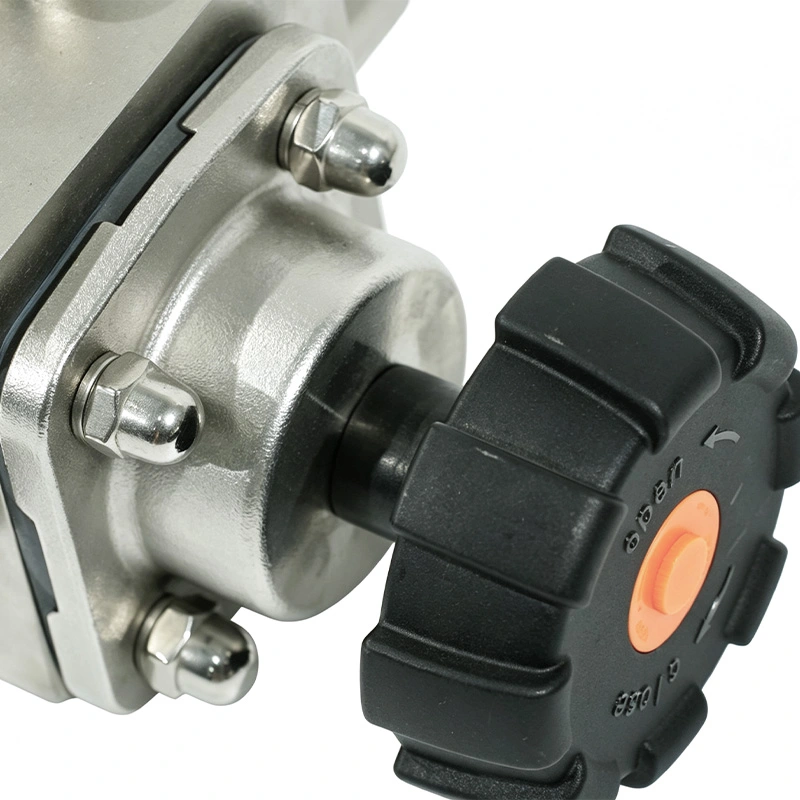

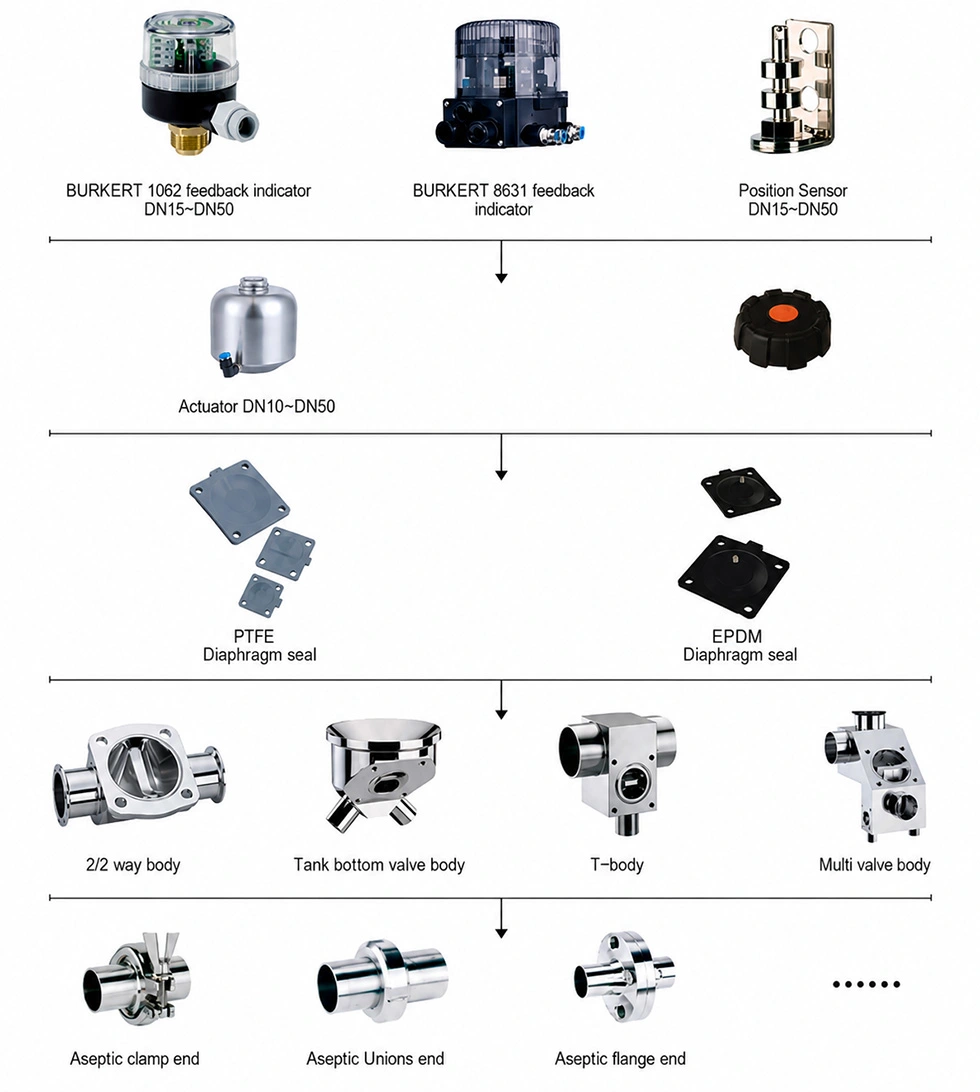

A szelep kézzel működtethető az egyszerű folyamatrendszerekhez, vagy felszerelhető pneumatikus működtetővel automatizált kapcsolás. A pneumatikus működés lehetővé teszi a PLC-alapú vezérlőrendszerekkel való integrációt, így a szelepet alkalmas automatizált kötegelt feldolgozásra és többsoros médiaelosztásra.
Az AVM egészségügyi 3-utas membránszelepet gyógyszerészeti folyadékszállításra, biotechnológiai feldolgozásra, vakcinára használják termelés, tejfeldolgozás, italgyártás, élelmiszer-összetevők kezelése és egyéb aszeptikus folyadékrendszerek ahol higiénikus áramláselosztás és megbízható szigetelés szükséges.
| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi 3-utas membránszelep |
| Test konfiguráció | T-Body / L-Body |
| Elérhető méret | DN10–DN50 (1/2"–2") |
| Maximális üzemi nyomás | 0,6 MPa (6 bar) |
| Test Anyaga | SS316L rozsdamentes acél |
| Membrán anyagok | EPDM, szilikon, FKM, EPDM + PTFE kompozit |
| Membrán megfelelőség | FDA 21 CFR 177.2600-nak megfelelő elasztomerek; 3-A opciók állnak rendelkezésre |
| Csatlakozás típusa | Tri-Clamp, tompahegesztés |
| Csatlakozási szabványok | DIN, SMS, ISO, 3-A, BS |
| Üzemi hőmérséklet | -20°C és +150°C között |
| Működtetés | Kézi / Pneumatikus |
| Tisztítás | CIP / SIP kompatibilis |
| Felületi kidolgozás | Belső és külső elektropolírozás, Ra ≤ 0,4 μm |
Egy biogyógyszerészeti gyártósorhoz egy higiénikus szelepegységre volt szükség a tápanyagellátás átkapcsolásához előkészítő edények. Az AVM egészségügyi 3-utas membránszelep lehetővé tette a kezelők számára, hogy különböző médiaforrásokat válasszanak zárt és higiénikus folyamatút fenntartása mellett. A T-test konfiguráció csökkentette az egyedek számát szelepek szükségesek és egyszerűsített csővezeték-tisztítás a tételváltás során.
A higiénikus technológiai folyadékok három csatlakoztatott csővezeték közötti átirányítására, kombinálására vagy váltására szolgál.
A T-test alkalmas háromirányú elosztásra vagy áramlás kombinálására, míg az L-test általában irányirányításra szolgál. váltás két áramlási út között.
Igen. Az AVM szelepet higiénikus és aszeptikus alkalmazásokhoz tervezték, és támogatja a GMP-orientált feldolgozást, a CIP-t és a SIP tisztítási követelmények.
