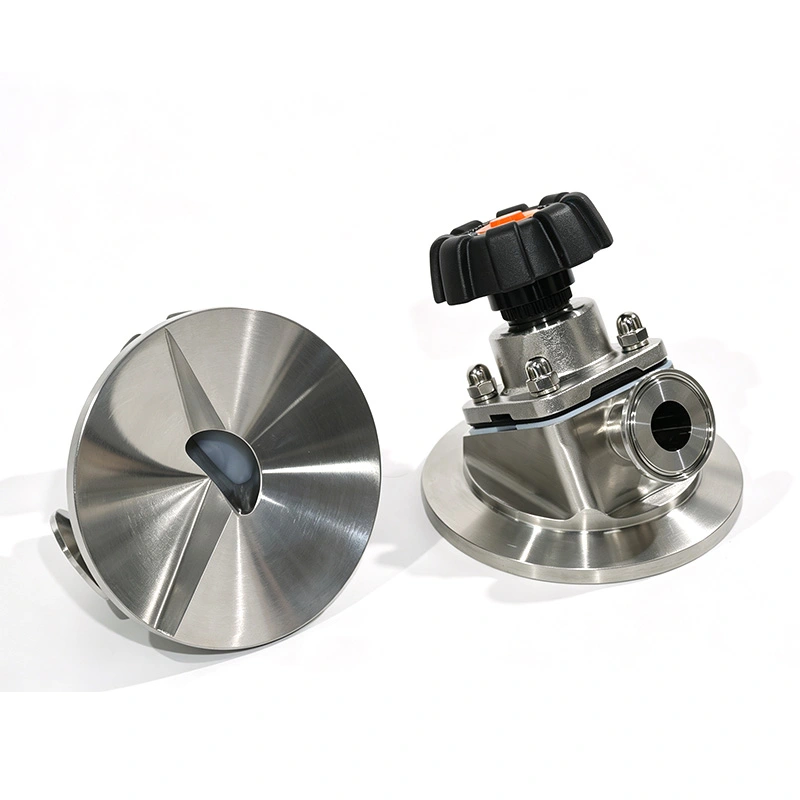

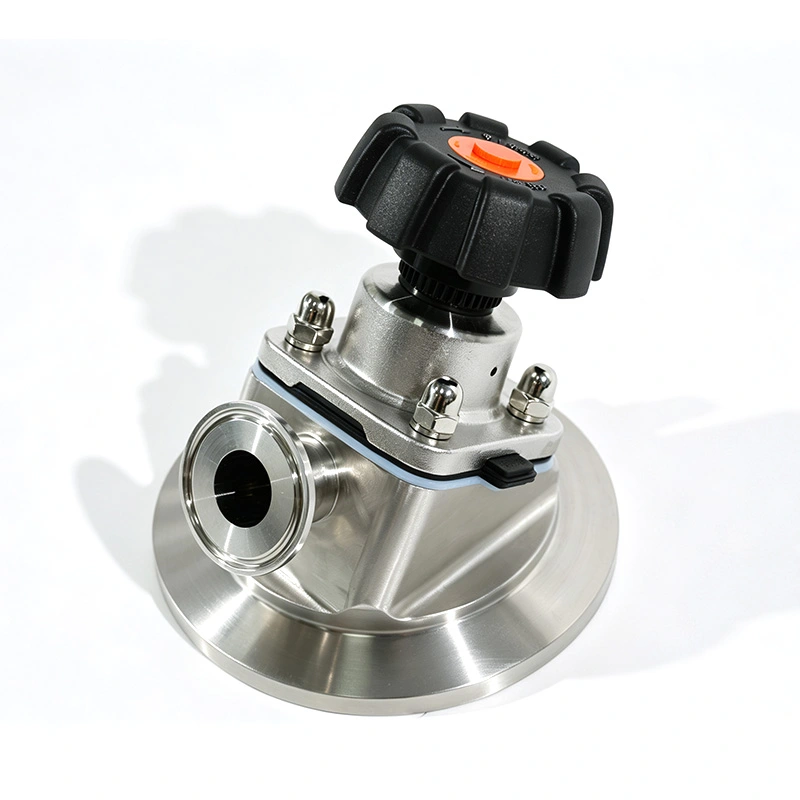

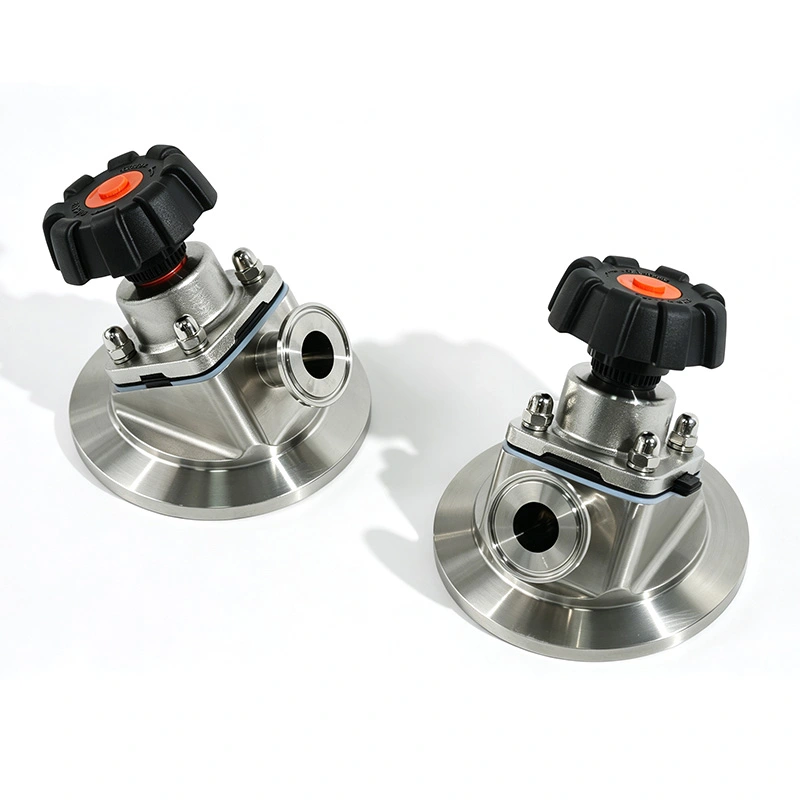

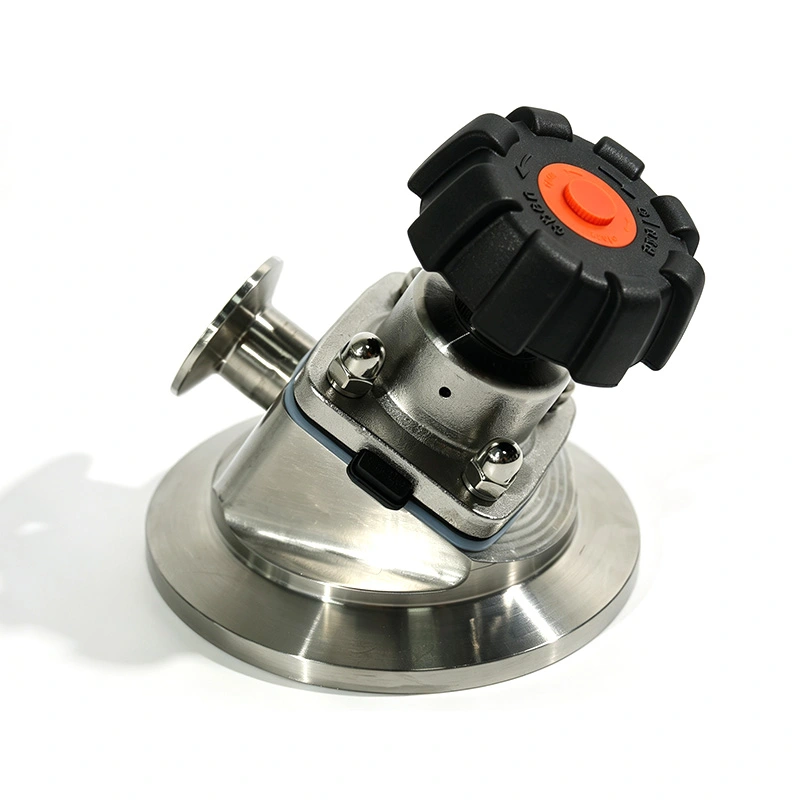

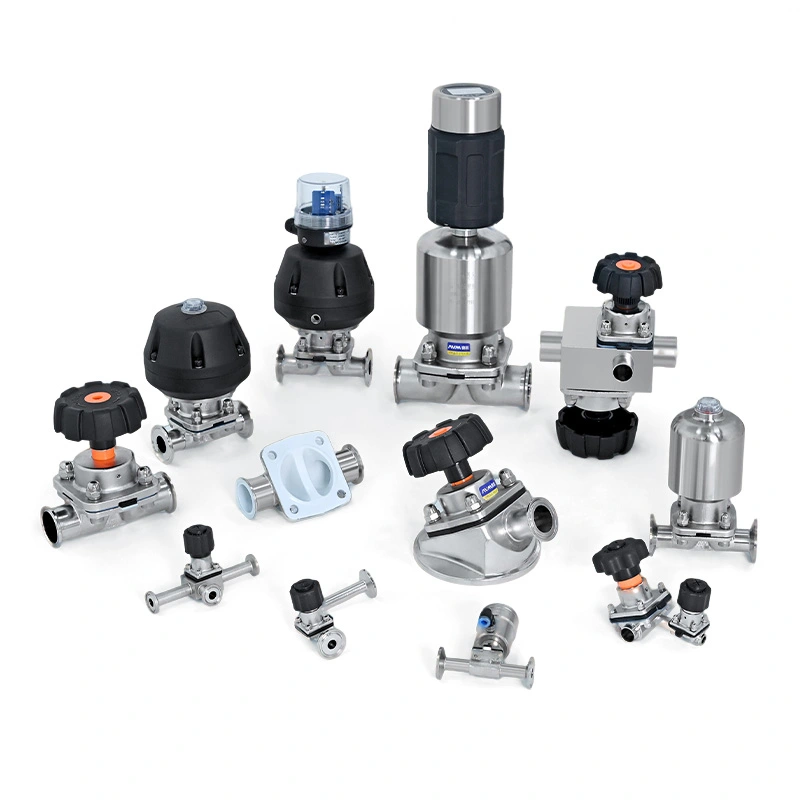

Az AVM egészségügyi tartály alsó membránszelepét olyan technológiai tartályokhoz tervezték, ahol fontos a vízelvezetés, a termék visszanyerése és a higiénikus szigetelés. A szelep közvetlenül a tartály legalacsonyabb pontjára van felszerelve, az alsó ülés szerkezete követi az edény geometriáját, hogy csökkentse a holt lábak és a maradék anyag mennyiségét.
A membrán elválasztja a folyamatközeget a szártól és a működtető alkatrészektől, míg a sima SS316L áramlási út támogatja az egészségügyi feldolgozást és a rutin CIP/SIP eljárásokat. Alkalmas gyógyszerészeti, biogyógyszerészeti, élelmiszeripari, tejtermékek, tisztított víz és egyéb nagy tisztaságú folyékony alkalmazásokhoz.
A hagyományos tartálykimeneti elrendezések a kiürítés után folyadékot vagy folyamatmaradványokat hagyhatnak a csatlakozási területen. Az AVM alulra szerelt szelepszerkezetet használ az edény kimenete és a szelepülék közötti tér csökkentése érdekében.
A szelepülék követi a technológiai edény alsó geometriáját, ezáltal közvetlenebb ürítési útvonalat hoz létre. Ez segít csökkenteni a visszatartott folyadékot, leegyszerűsíteni az adagolás utáni tisztítást és javítani a termék visszanyerését.
A kialakítás különösen hasznos nagy értékű folyadékokat, steril termékeket vagy gyakori tételváltást igénylő anyagokat kezelő edényeknél.
A flexibilis membrán áramlásszabályozást és leválasztást biztosít a folyamatközeg és a szelepműködtető mechanizmus között.
A technológiai folyadék nem érintkezik közvetlenül a szárral, a működtető szerkezettel vagy más működő alkatrészekkel. Ez csökkenti a külső szivárgás kockázatát, és segít megőrizni a folyamat oldalának tisztaságát.
Zárás közben a membrán a szelepülék felé mozdul, és tömítést képez az áramlási nyílás körül. Nyitás közben eltávolodik az üléstől, hogy szabad utat biztosítson a folyadék kiürítéséhez.
A membránszerkezet olyan folyamatsorokhoz alkalmas, amelyek rendszeres nyitást és zárást igényelnek, beleértve az edényürítést, a tételes átvitelt és a tisztítási műveleteket.
A higiénikus szelep kialakítása fontos, ha ugyanazt az edényt több gyártási tételhez használják. A termékkel érintkező alkatrészek egészségügyi rozsdamentes acélból készülnek, és Ra ≤0,4 μm-re kidolgozva.
A csökkentett holtláb szerkezet segít korlátozni azokat a területeket, ahol folyadék vagy termék maradhat a kiürítés után. A szelep a folyamatrendszertől függően támogatja a CIP és SIP tisztítási konfigurációkat is.
Ez a kombináció csökkentheti a kézi tisztítási munkát, és megkönnyíti a tisztítási eljárások ellenőrzését szabályozott gyártási környezetben.
Használható fermentációs edényeken, előkészítő tartályokon, API berendezéseken és steril technológiai edényeken, ahol teljes vízelvezetés és higiénikus szigetelés szükséges.
Alkalmas tisztított vízhez, injekcióhoz való vízhez (WFI) és más nagy tisztaságú folyékony rendszerekhez, amelyeknél egészségügyi fenékürítésre van szükség.
Tejet, italokat, folyékony összetevőket és egyéb higiénikus technológiai közegeket kezelő edények keverésére, tárolására és feldolgozására használják.
Telepíthető bioreaktorokra és egyéb biotechnológiai berendezésekre, ahol fontos a folyamatok tisztasága és a megbízható vízelvezetés.
Alkalmas kiválasztott vegyi és speciális folyékony alkalmazásokhoz, amelyek korrózióálló anyagokat és ellenőrzött szigetelést igényelnek.

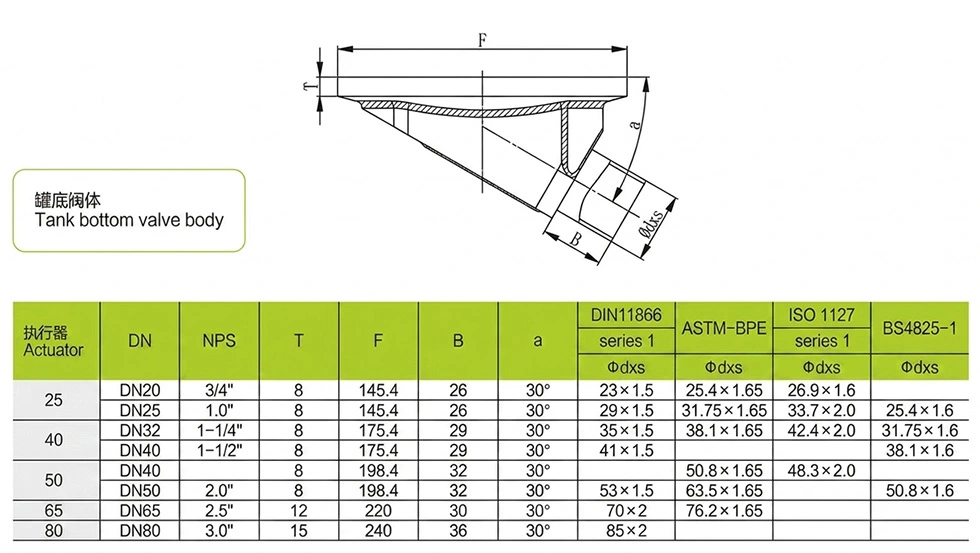

| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi tartály alsó membránszelep |
| Mérettartomány | DN10 – DN100 |
| Test Anyaga | SS316L (termék érintkező alkatrészek), SS304 (érintésmentes alkatrészek) |
| Tömítés anyaga | EPDM, PTFE, FDA-kompatibilis anyagok |
| Felületi kidolgozás | Ra ≤ 0,4 μm (termék érintkezési felülete) |
| Üzemi nyomás | -0,1 MPa és +0,15 MPa között |
| Üzemi hőmérséklet | -20°C és +150°C között |
| Művelet | Kézi / pneumatikus működtető |
| Csatlakozás típusa | Tri-Clamp, Hegesztés, Karima |
| Csatlakozási szabvány | ASME BPE, DIN, ISO, 3A |
Az SS316L termékkel érintkező alkatrészekhez használatos, hogy korrózióállóságot és kompatibilitást biztosítson számos gyógyszerészeti és nagy tisztaságú technológiai folyadékkal. Az SS304 elérhető az érintésmentes alkatrészekhez.
A membrán EPDM-mel, PTFE-vel és más FDA-kompatibilis anyagokkal konfigurálható a folyamat közegének, hőmérsékletének és tisztítási körülményeinek megfelelően. Az anyagválasztást a tényleges alkalmazásnak megfelelően meg kell erősíteni.
A szelep a technológiai edény legalacsonyabb pontjára van felszerelve úgy, hogy a kimenet egy vonalban legyen az edény leeresztési irányával. A megfelelő felszerelés elősegíti, hogy az alsó ülés szerkezete a tervezettnek megfelelően működjön, és csökkenti a maradék folyadék mennyiségét a kimeneti területen.
Új tartályok esetén a szelep a gyártás során beépíthető a tartály kialakításába. A meglévő berendezéseknél a csatlakozási méreteket, a tartály geometriáját, a hegesztési követelményeket és a rendelkezésre álló beépítési helyet ellenőrizni kell az utólagos beszerelés előtt.
Egy gyógyszergyártó hagyományos kilépőszelepet használt egy fermentációs edényen, és azt találta, hogy a kiürítés után maradék folyadék maradt a tartály kimenete körül. A maradék anyag megnövelte a tisztítási időt a tételváltás során, és további kézi ellenőrzést igényelt.
Az ügyfél a meglévő kimeneti elrendezést egy AVM egészségügyi tartály alsó membránszelepre cserélte. Az alulra szerelt szerkezet közvetlenebb vízelvezető utat biztosított, míg a membrános kialakítás elválasztotta a folyamatközeget a működtető mechanizmustól. Az ügyfelek gyártási visszajelzései szerint a maradék folyadék mennyisége csökkent, és a CIP tisztítás következetesebbé vált.
A rutinszerű karbantartásnak a membránra, a szelepülékre, a termékkel érintkező felületekre és a csatlakozási pontokra kell összpontosítania. A kezelőknek az üzem karbantartási ütemtervének megfelelően ellenőrizniük kell a membránt deformáció, repedés vagy egyéb látható sérülés szempontjából.
A szelepet a kiválasztott membránanyaggal kompatibilis eljárásokkal és közegekkel kell megtisztítani. A szelep ismételt üzembe helyezése előtt ellenőrizze az elzárási állapotot, és ellenőrizze, hogy a csatlakozás megfelelően tömített-e. A csereintervallumok a működési gyakoriságtól, a folyamatközegtől, a hőmérséklettől és a tisztítási körülményektől függenek.
Ez egy membránszelep, amelyet közvetlenül a technológiai tartály alsó kimenetéhez szerelnek fel. Szerkezete úgy van kialakítva, hogy támogassa a vízelvezetést, miközben csökkenti az elhalt lábak számát és a termék visszatartását a tartály és a szelep között.
Az alsó szerelés rövidebb és közvetlenebb kiürítési utat biztosít. Segíthet csökkenteni a maradék folyadék és anyag felhalmozódását az edény kimenete körül.
A termékkel érintkező alkatrészek SS316L-t használnak, míg az SS304 érintésmentes alkatrészekhez használható. A membrán opciók közé tartozik az EPDM és a PTFE, az FDA-kompatibilis anyagok pedig az alkalmazható alkalmazásokhoz állnak rendelkezésre.
Igen. A higiénikus szerkezet támogatja a CIP és SIP konfigurációkat, ha a szelep, a membrán anyaga és a folyamatrendszer a szükséges tisztítási feltételekhez van megadva.
Igen. A szelep tisztított vízben és WFI rendszerekben használható, ha az anyag, a felületkezelés, a csatlakozás és a beépítési konfiguráció megfelel a projekt követelményeinek.
