Egészségügyi rozsdamentes acél kézi 3 részes pillangószelep

A három részből álló szerkezet kényelmes hozzáférést biztosít az egészségügyi rozsdamentes acél kézi 3 részes pillangóhoz Szeleptest és belső tömítőelemek, amelyek hasznosak ellenőrzéshez, tisztításhoz, tömítéscseréhez és rutinszerű használathoz karbantartás. A rozsdamentes acél konstrukció és a szaniter csatlakozási lehetőségek a szelepet alkalmassá teszik a tisztításra olyan feldolgozási környezetek, ahol fontos a higiénia és a megbízható működés.

A szelepet általánosan használják gyógyszeriparban, biotechnológiában, élelmiszer- és italgyártásban, tejtermékekben, kozmetikai és egyéb egészségügyi feldolgozó rendszerek folyadékátvitelhez, vezetékek leválasztásához, leeresztéshez és áramlásszabályozáshoz.

Termékjellemzők

1. Háromrészes szerkezet a könnyebb karbantartás érdekében

A háromrészes felépítés lehetővé teszi a szeleptest és a belső alkatrészek kényelmesebb elérését közben karbantartás. A nehezebben szétszedhető szerkezetekhez képest ez a konfiguráció alkalmas rendszeres ellenőrzést, tisztítást vagy a tömítőelemek cseréjét igénylő feldolgozósorok.

2. Közvetlen kézi áramlásszabályozás

A kézi reteszelő fogantyú közvetlen szabályozást biztosít a szelep helyzete felett sűrített levegő szükségessége nélkül, elektromos vezetékek vagy pneumatikus vezérlőberendezések. A kezelők választhatnak teljesen nyitott, teljesen zárt vagy közbenső módot pozíciókat a folyamat követelményeinek megfelelően.

3. Rozsdamentes acél konstrukció

A szelepet rozsdamentes acél alkatrészek felhasználásával gyártják, amelyek alkalmasak higiénikus folyamatalkalmazásokra. A sima A belső szerkezet csökkenti a közeg felhalmozódását, és megkönnyíti a tisztítást a szaniter csőrendszerekben.

4. 90°-os forgatható működés

Az egészségügyi rozsdamentes acél kézi 3 részes pillangószelep negyedfordulatú működési mechanizmust használ. Forgatva a a fogantyú körülbelül 90°-ban mozgatja a pillangótárcsát, lehetővé téve a kezelő számára a nyitott és zárt közötti váltást pozíciókat, vagy állítsa be az áramlási csatornát egy közbenső pozícióba.

5. Több egészségügyi csatlakozás

Az AVM különböző csatlakozási konfigurációkat biztosít a különféle csőelrendezésekhez, beleértve a bilincseket, a hegesztést, threaded, and three-piece connections. Különböző méretszabványok választhatók a meglévőnek megfelelően folyamat csővezeték.

Működési elv

A kézi pillangószelep egy belső tárcsa forgatásával vezérli a folyamatközeget.

Amikor a fogantyú elforgatja a tárcsát úgy, hogy az egy vonalba kerüljön a csővezetékkel, a szelep nyitott helyzetben van és lehetővé teszi a média áthaladását. Ahogy a tárcsa elfordul az áramlás irányától, a rendelkezésre álló áramlási terület csökken, és az áramlás állítható. Amikor a tárcsa eléri a zárt helyzetet, rányomódik a tömítésre szerkezet a csővezeték elszigetelésére.

A reteszelő mechanizmus segít fenntartani a kiválasztott pozíciót működés közben, csökkentve ezzel a nem kívánt mozgást vibráció vagy normál folyamat körülményei között.

Kézi működtetés

A kézi változat különösen alkalmas olyan folyamatsorokhoz, ahol a kezelőknek közvetlen hozzáférésre van szükségük a szelephez és automatizált működtetés nem szükséges.

A fogantyú szigetelésre használható a berendezés karbantartása, folyamatbeállítás, tisztítás, víztelenítés vagy vezetékezés közben váltás. Mivel a szelep nem igényel külső pneumatikus betáplálást, a beépítése viszonylagos egyszerű, és csökkentheti a segédalkatrészek számát a csővezeték körül.

Számos egyedi szaniter szeleppel rendelkező létesítményeknél a kézi konfiguráció olyan helyeken is használható, ahol nincs szükség gyakori távvezérlésre.

Alkalmazások

1. Gyógyszerészet és biotechnológia

A szelep beépíthető gyógyszerészeti folyadéktovábbító vezetékekbe, pufferelőkészítő rendszerekbe, biotechnológiai berendezésekbe, steril technológiai csövek, nagy tisztaságú folyadékrendszerek és tiszta közművezetékek, ahol higiénikus működés és megbízható kézi szigetelés szükséges.

2. Étel és ital

Tipikus felhasználási területei a tejfeldolgozás, a tej- és joghurtgyártás, az italgyártás, a gyümölcslé-feldolgozás, élelmiszer-összetevők szállítása, sörgyári rendszerek és folyékony élelmiszer-feldolgozó csővezetékek.

3. Kozmetika és testápolás

A szelep alkalmas samponokhoz, testápolókhoz, krémekhez, kozmetikai termékekhez használt folyékony és félfolyékony termékátviteli rendszerekhez összetevőket és egyéb testápolási termékeket.

4. Higiénikus közüzemi és folyamatrendszerek

Használható egészségügyi vízvezetékekben, tisztítórendszerekben, technológiai csúszdákban, tároló- és szállítóberendezésekben, ill egyéb higiénikus csővezeték-alkalmazások, amelyek kézi áramlásszabályozást vagy elzárást igényelnek.

Termék felépítése

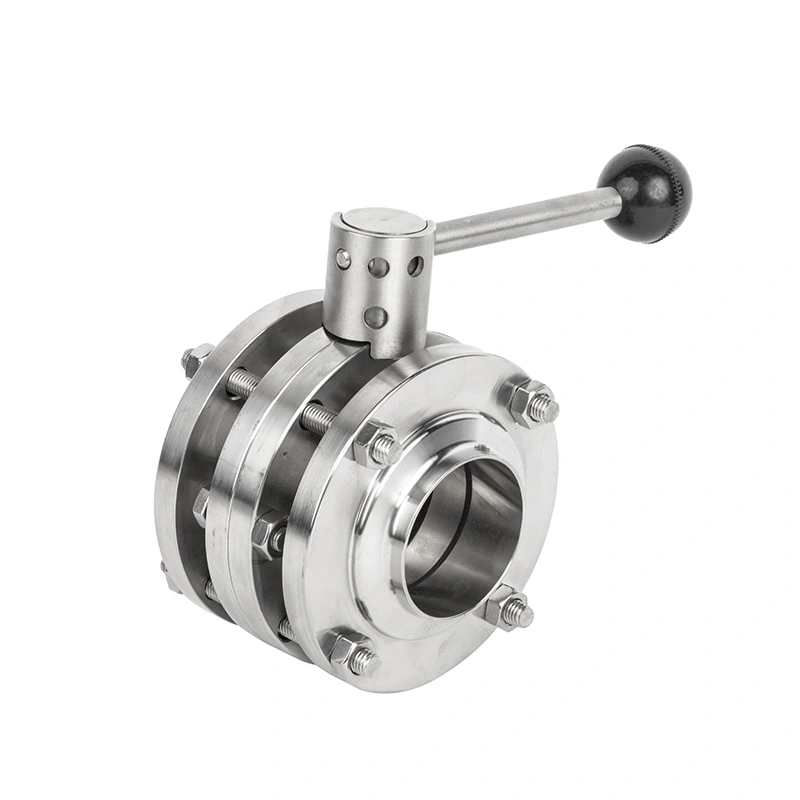

A szelep háromrészes rozsdamentes acél szeleptestből, pillangótárcsából, szeleptengelyből, tömítőelemekből és kézi reteszelő fogantyú. A moduláris testszerkezet hozzáférést biztosít a belső szelepelemekhez ellenőrzés céljából és karbantartás.

Különféle csatlakozási konfigurációk választhatók a csővezeték kialakításának megfelelően, beleértve a bilincseket, a hegesztett, menetes és háromrészes szaniter csatlakozások.

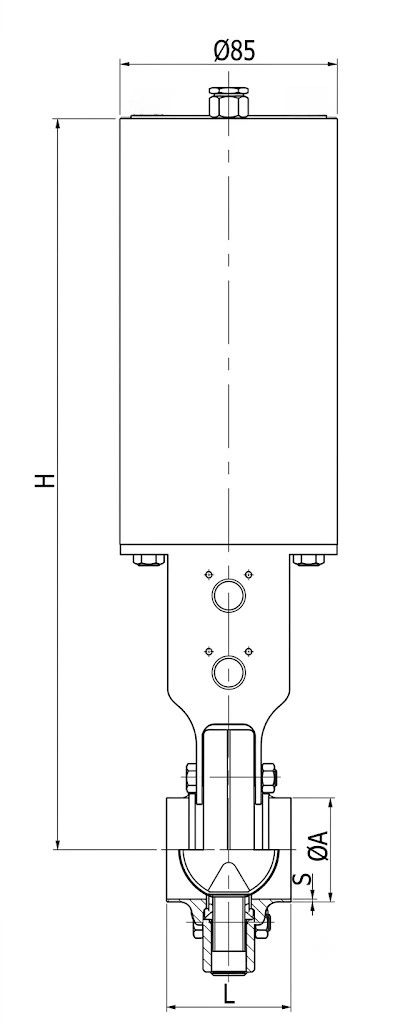

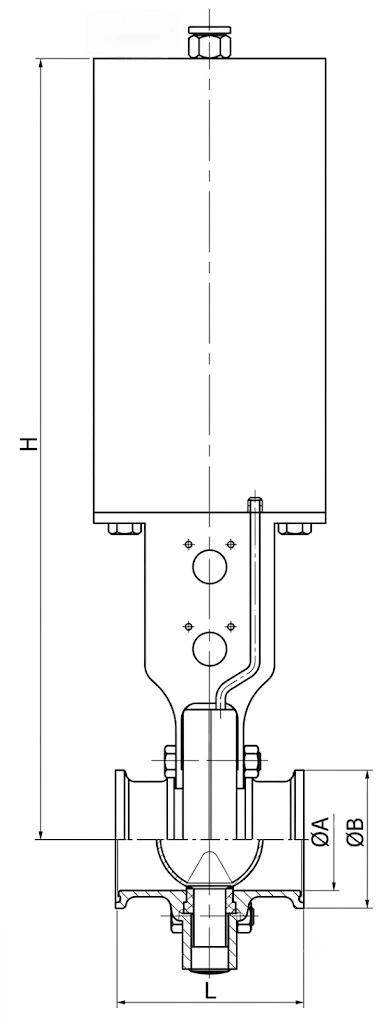

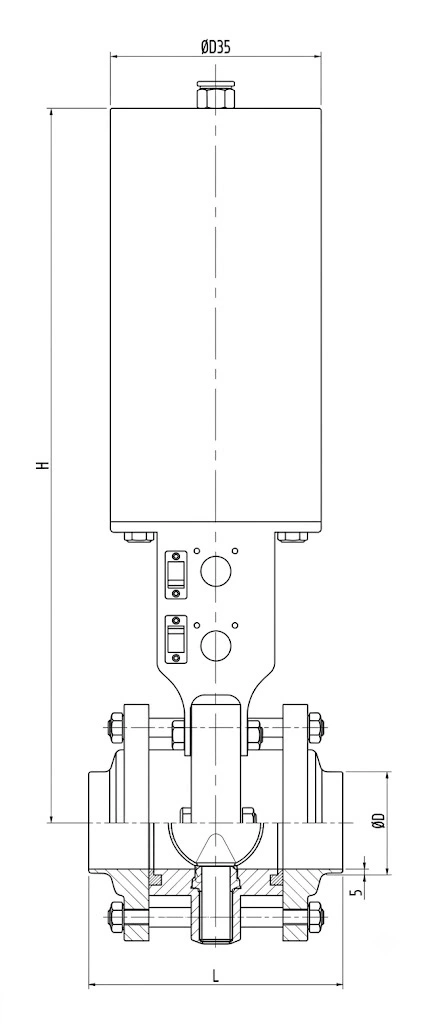

Műszaki előírások

Bilincs típusa kézikönyvvel

DIN szabványos bilincs típus kézi vezérléssel

Hegesztési típus kézikönyvvel

DIN szabványos hegesztési típus kézi vezérléssel

Menetes típus kézikönyvvel

Háromrészes típus kézikönyvvel

Előnyök

AVM egészségügyi rozsdamentes acél kézi 3 részes pillangószelep egyesíti a közvetlen mechanikus működést egy karbantartható háromrészes konstrukció. Alkalmas szaniter csővezetékekhez, ahol az üzemeltetők ezt igénylik egyszerű szeleppozicionálás, megbízható szigetelés és kényelmes hozzáférés a belső alkatrészekhez.

A rendelkezésre álló bilincs, hegesztett, menetes és háromrészes konfigurációk rugalmasságot biztosítanak a meglévők összeillesztésekor szaniter csőrendszerek. Kézi működési módja kiküszöböli a sűrített levegő és a pneumatika szükségességét is vezérlőtartozékok azokon a telepítési helyeken, ahol az automatizált működés szükségtelen.

GYIK

Mi a standard gyártási átfutási idő?

A szabványos gyártási idő 2-4 hét. A tényleges ütemezés a rendelési mennyiségtől, a szelep specifikációitól, a csatlakozás típusa és az anyagok elérhetősége. A sürgős igényeket megrendelés előtt meg kell erősíteni az AVM-mel.

Milyen fizetési feltételek állnak rendelkezésre?

A szokásos fizetési feltételek 30% előleg, a fennmaradó 70% pedig a szállítás előtt fizetendő T/T vagy L/C útján. Kis értékű a megrendelések teljes kifizetést igényelhetnek a gyártás előtt.

Hogyan csomagolják a szelepet exportra?

A szelep biztonságosan van csomagolva megfelelő papír- és fadobozokba a nemzetközi szállításhoz. A csomagolás segít védje a rozsdamentes acél testet, a csatlakozóvégeket, a fogantyút és a tömítő alkatrészeket a kezelés és a szállítás során.
