Egészségügyi pneumatikus 2 részes pillangószelep

Az egészségügyi pneumatikus 2 részes pillangószelep 304 literes vagy 316 literes rozsdamentes acél termékkel érintkező részekkel kapható és az EPDM szabványos tömítőanyagként, opcionálisan FPM-mel, szilikonnal és NBR-vel. A pneumatikus működtető 90°-os forgó mozgást biztosít a nyitáshoz és záráshoz, míg az NC, NO és a kettős működésű konfigurációk lehetővé teszik a működési módot a folyamatnak és a biztonsági követelményeknek megfelelően kell kiválasztani.

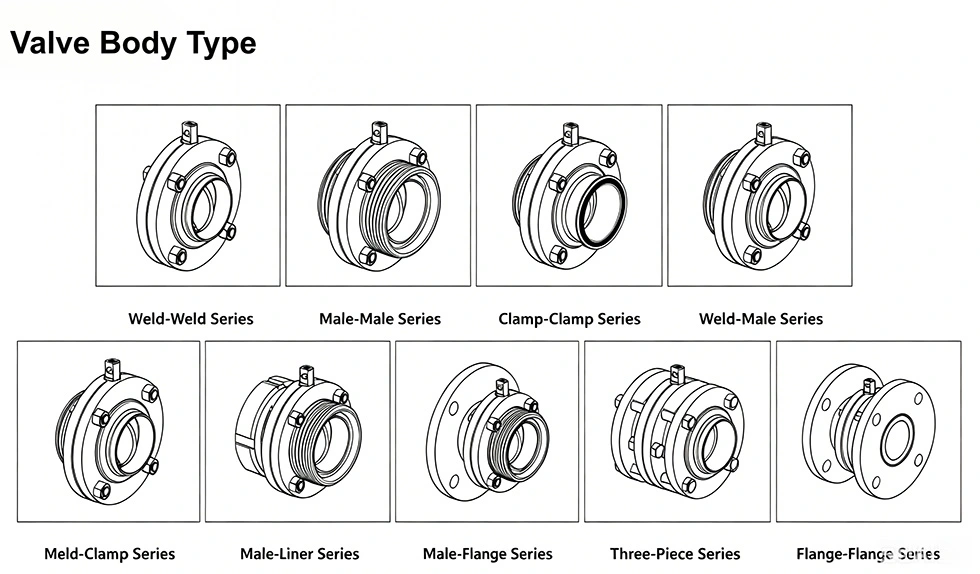

A Tri-Clamp, hegesztett, menetes, bilincs és karimás csatlakozási lehetőségekkel az AVM szelep különböző módon konfigurálható szaniter csőrendszerek. Alkalmas gyógyszeriparhoz, biotechnológiához, élelmiszerekhez és italokhoz, tejtermékekhez, kozmetikumokhoz, finom vegyi és egyéb tiszta eljárási alkalmazások.

Termékjellemzők

Higiénikus kétrészes szerkezet

A szelep kompakt kétrészes testet használ, sima, termékkel érintkező felületekkel, hogy csökkentse az anyagvisszatartást és egyszerűsítse a tisztítást. A termékkel érintkező alkatrészekhez 304L és 316L rozsdamentes acél opciók állnak rendelkezésre, EN-vel 10204 3.1B tanúsítvány elérhető a kiválasztott konfigurációnak megfelelően. A belső felületkezelés elérheti az Ra-t ≤0,8 μm.

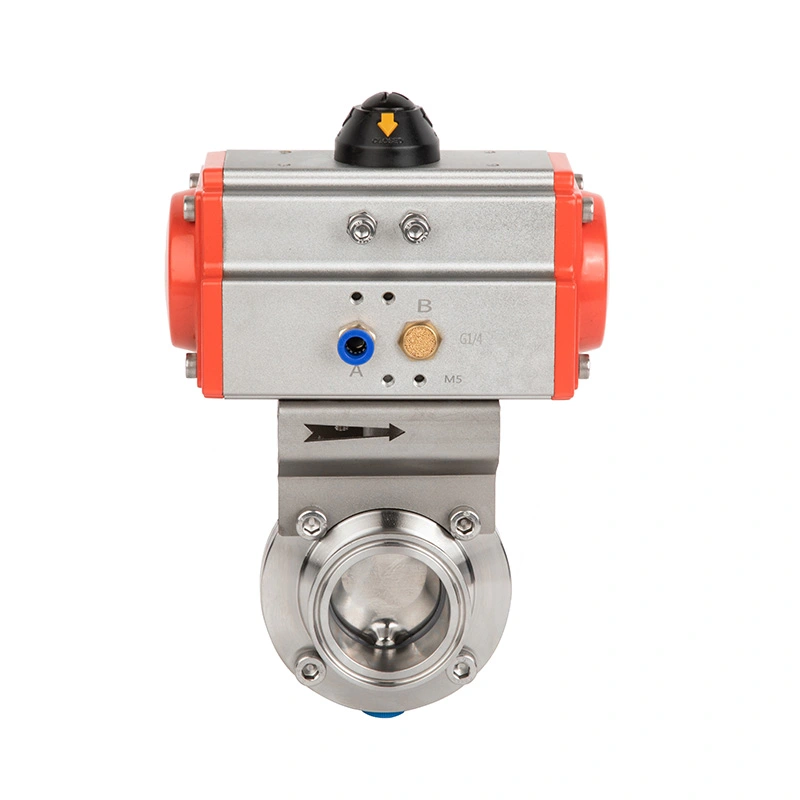

Pneumatikus működés automatizált vonalakhoz

A pneumatikus működtető a sűrített levegő mozgását 90°-os forgó mozgássá alakítja, lehetővé téve a gyors és megismételhető szelepet működését. PLC-hez és más folyamatvezérlő rendszerekhez csatlakoztatható távoli nyitáshoz, záráshoz és felügyelethez. A szabályozási légnyomás 5-8 bar között van megadva.

Tömítés az ismételt nyitáshoz és záráshoz

A tárcsa és az elasztomer ülék úgy van kialakítva, hogy megőrizze a tömítést az ismételt működési ciklusok során. Az EPDM a szabvány tömítőanyag, míg az FPM, a szilikon és az NBR a folyamat közegének és működésének megfelelően választható feltételeket. Az aktuátor biztosítja a szükséges zárónyomatékot, amikor a tárcsa eléri a tömítési helyzetet.

Több működési konfiguráció

Az egészségügyi pneumatikus 2 részes pillangószelep normál zárt, alaphelyzetben nyitott vagy kettős működésű kivitelben szállítható. Ez lehetővé teszi a felhasználók számára, hogy kiválasszák a szelep reakcióját, amikor a levegőellátás megváltozik vagy megszakad. Egy kézikönyv többállású fogantyú is elérhető olyan telepítésekhez, ahol helyi beállításra van szükség.

Működési elv

A szelep a szelep tengelyére szerelt tárcsán keresztül szabályozza a folyamatközeget. A pneumatikus működtető forgatja a tengely körülbelül 90°-ban.

Amikor a szelep teljesen nyitva van, a tárcsa a csővezeték irányába kerül, lehetővé téve a folyamatközeg számára átmenni. Ahogy az aktuátor a tárcsát a zárt helyzet felé forgatja, a rendelkezésre álló áramlási terület csökken. Mikor a tárcsa eléri a zárt helyzetet, érintkezik az elasztomer ülékkel és blokkolja a csővezetéket.

Normál zárt konfiguráció esetén a rugó visszaállítja a szelepet zárt helyzetbe, amikor pneumatikus nyomás van eltávolították. Normál nyitott konfiguráció esetén a rugó a szelepet a nyitott helyzet felé viszi vissza. Kettős hatású A működtető sűrített levegőt használ mind a nyitáshoz, mind a záráshoz.

Pneumatikus üzemmódok

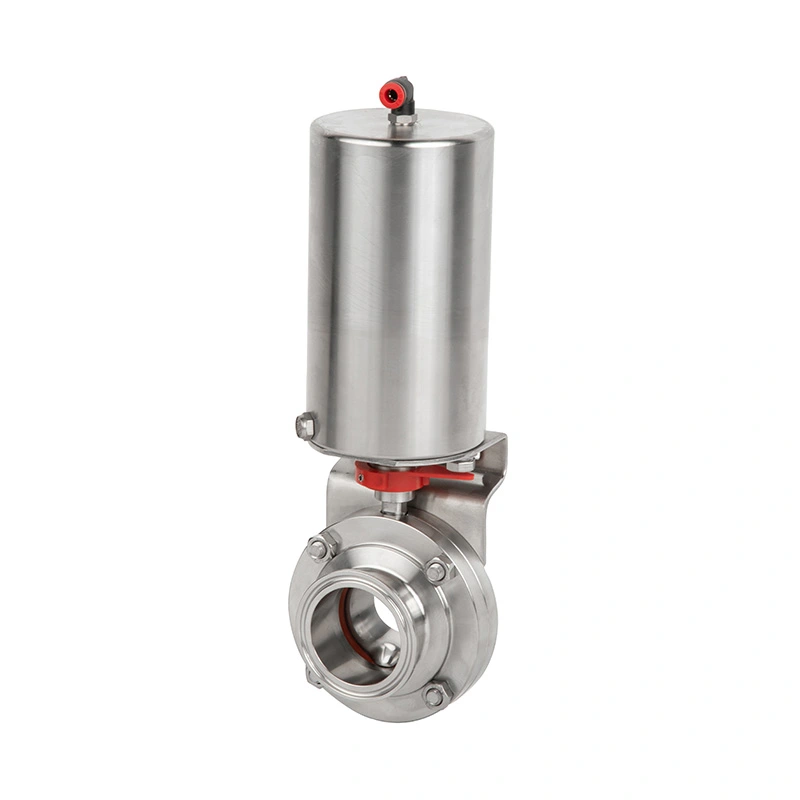

Normál esetben zárva

A szelep kinyílik, ha sűrített levegőt adagolunk, és a rugóerő hatására visszatér zárt helyzetbe levegő esetén nyomás megszűnik. Ez a konfiguráció ott használható, ahol a folyamat automatikus áramlásleválasztást igényel a veszteség során pneumatikus táplálás.

Normál nyitva

A szelep zár, amikor sűrített levegőt táplál be, és visszatér a nyitott helyzetbe, ha a levegőellátást megszüntetik. Ez a konfiguráció akkor választható, ha pneumatikus meghibásodás esetén előnyben részesítik a folyamatáramlást.

Kettős színészi játék

A sűrített levegő szabályozza a nyitási és zárási mozgásokat. Ez a konfiguráció egyenletes működtetőerőt biztosít mindkét irányban, és alkalmas a rendszeres kerékpározási igényű automatizált gyártási rendszerekre.

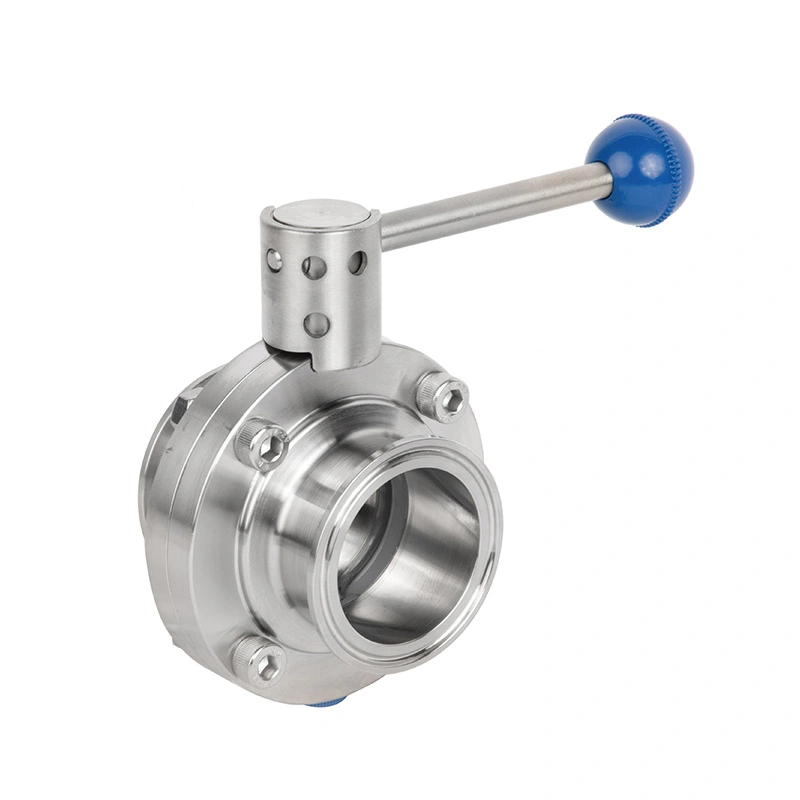

Kézi működtetés

Több pozícióban rögzítő fogantyú telepíthető ott, ahol helyi áramlásszabályozásra van szükség. A kezelő választhat teljesen nyitott, teljesen zárt vagy közbenső helyzetekben pneumatikus vezérlőrendszer szükségessége nélkül.

Ez a konfiguráció hasznos a folyamatsor azon szakaszainál, amelyek alkalmi kézi beavatkozást igényelnek, üzembe helyezési beállítás vagy karbantartási leválasztás.

Alkalmazások

Gyógyszerészet és biotechnológia

Az AVM szaniter pneumatikus 2 részes pillangószelep használható gyógyszerészeti és biotechnológiai folyamatcsövekben folyadéktranszfer, puffer előkészítés, bioreaktor rendszerek, steril folyamatsorok, CIP rendszerek és nagy tisztaságú folyadék kezelése. A rozsdamentes acél termékkontaktus konstrukció és a rendelkezésre álló szaniter felületkezelés alkalmas olyan alkalmazások, ahol fontos a tisztítás és a szennyeződés ellenőrzése.

Étel és ital

Tipikus alkalmazási területei a tejfeldolgozás, a tej- és joghurtgyártás, az italfeldolgozás, a gyümölcslégyártás, sörgyári rendszerek és élelmiszer-összetevők átvitele. A pneumatikus működés lehetővé teszi a szelep automatizálásba való integrálását transzfer és feldolgozó sorok.

Kozmetika és testápolás

A szelep használható samponok, testápolók, krémek és egyéb folyékony vagy félfolyékony termékek feldolgozására. Az egészségügyi Az építés támogatja a rutinszerű tisztítást és segít csökkenteni a termék felhalmozódását a folyamatban.

Finomkémiai és tiszta folyamatrendszerek

Az alkalmazások közé tartozik a finom vegyszeres folyadékok átvitele, a tiszta közműrendszerek, a higiénikus folyadékelosztás és folyamat-folyadék szabályozás, ahol rozsdamentes acél szerkezetre és megismételhető automatizált működésre van szükség.

Termék felépítése

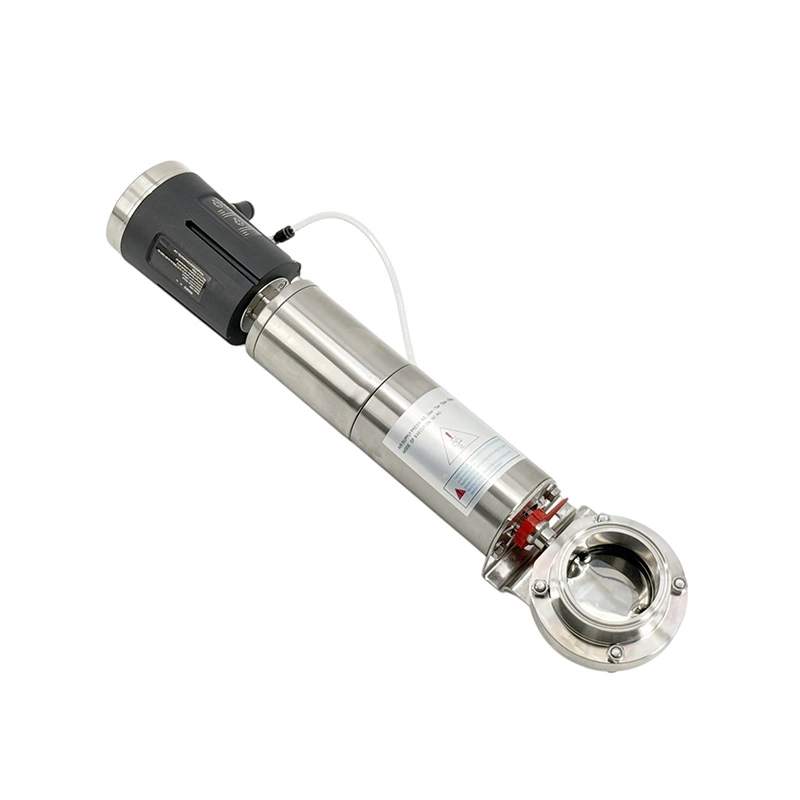

A fő alkotóelemek közé tartozik az egészségügyi kétrészes szelepház, rozsdamentes acél tárcsa, szeleptengely, elasztomer tömítés rendszer és pneumatikus működtető. Opcionális intelligens vezérlők, mágnesszelepek, helyzetérzékelők és NPN/PNP véghelyzet érzékelők adhatók hozzá a folyamatrendszer automatizálási követelményei szerint.

Műszaki előírások

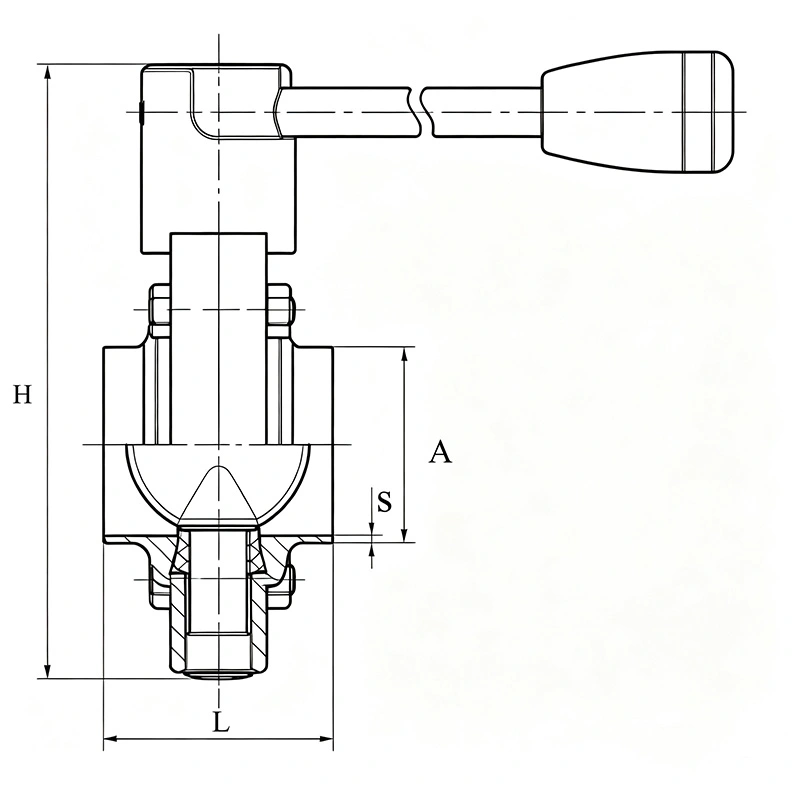

Méret Méretek

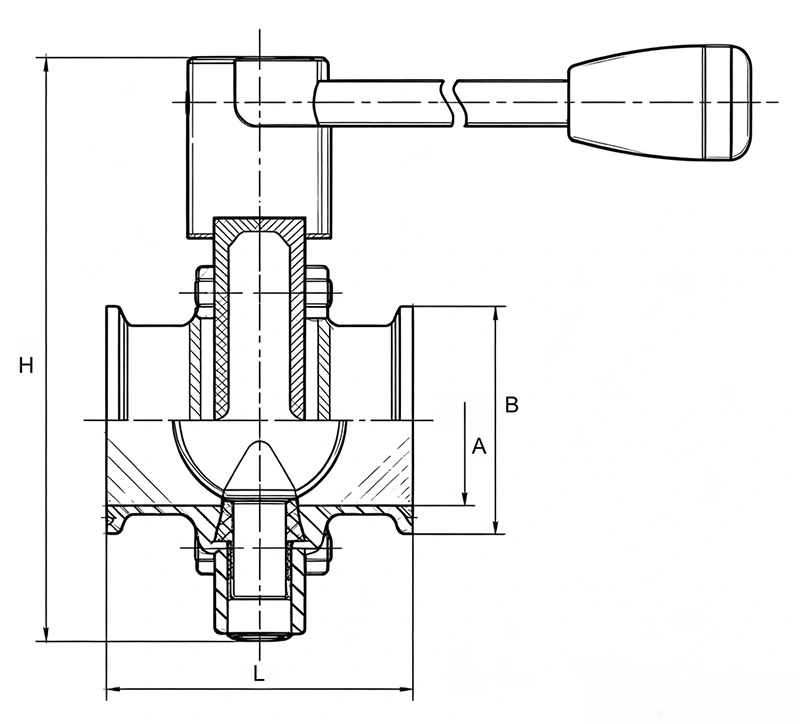

Bilincs típusa kézikönyvvel

DIN szabványos bilincs típus kézi vezérléssel

Hegesztési típus kézikönyvvel

DIN szabványos hegesztési típus kézi vezérléssel

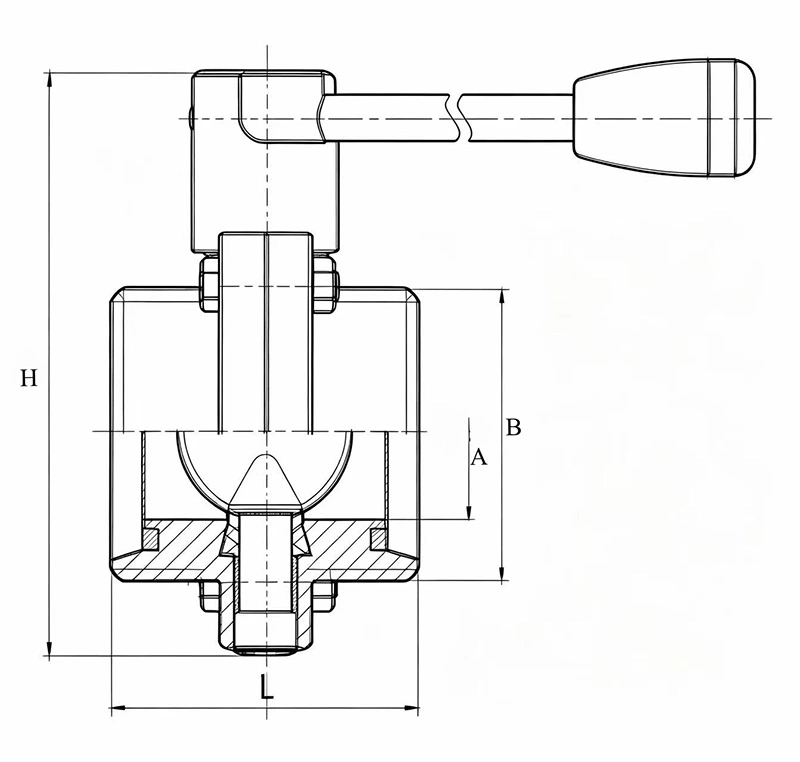

Menetes típus kézikönyvvel

DIN szabványos menetes típus kézi vezérléssel

3A szabványos menetes típus kézi vezérléssel

RJT szabványos menetes típus kézi vezérléssel

Szabványos menetes IDF típus kézi vezérléssel

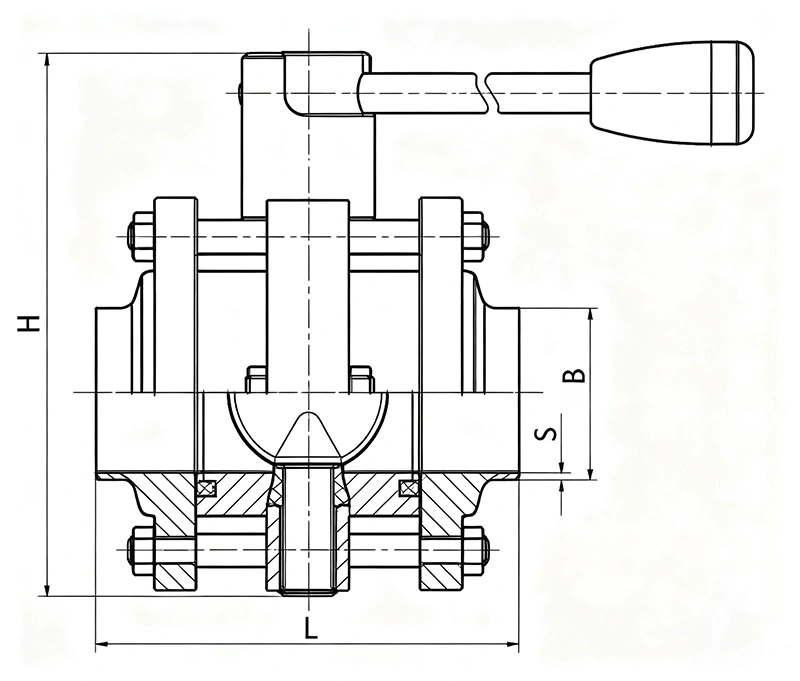

Háromrészes típus kézikönyvvel

DIN szabvány háromrészes típus kézikönyvvel

Telepítés és kiválasztás

Az AVM egészségügyi pneumatikus pillangószelep kiválasztásakor a vevőnek meg kell erősítenie a csővezeték méretét, csatlakozását szabvány, termékkel érintkező anyag, tömítőanyag, üzemi nyomás, hőmérséklet, szabályozási levegőnyomás és szükséges működtető mód.

CIP/SIP rendszerek esetén a kiválasztott tömítőanyagot össze kell hasonlítani a tényleges tisztítószerekkel, folyamattal hőmérséklet és a sterilizálási ciklus. Automatizált berendezések esetén az aktuátor konfigurációja és opcionális A helyzetszabályozó tartozékokat a szeleppel együtt kell megadni.

A csatlakozási szabványnak meg kell egyeznie a meglévő szaniter csőrendszerrel is. A megfelelő csatlakozás kiválasztása a a beszerzési szakasz segít elkerülni a további adaptereket vagy a csővezeték módosítását a telepítés során.

Telepítési és kiválasztási szempontok

Rendelés előtt a szelepet a csővezeték mérete, a csatlakozási szabvány, a folyamatközeg, üzemi nyomás, üzemi hőmérséklet, tömítőanyag és a szükséges pneumatikus üzemmód. Automatizálthoz rendszereknél a szükséges vezérlőtartozékokat is meg kell erősíteni.

A CIP-t vagy SIP-t használó higiéniai alkalmazásoknál ellenőrizni kell a tömítőanyagot és a sterilizálási hőmérsékletet a tényleges tisztítási ciklus. Pneumatikus telepítéseknél ehhez 5-8 bar szabályozó levegőnyomás van megadva sorozat.

Miért számít a konfiguráció?

A fő választási különbség ennél a szelepnél nem egyszerűen a szelep méretében rejlik. A pneumatikus üzemmód, egészségügyi A csatlakozás, a tömítőanyag és a felületkezelés közvetlenül befolyásolhatja a szelep teljesítményét a kompletten belül folyamatrendszer.

Például egy gyógyszergyár előnyben részesítheti a 316L termékkel érintkező alkatrészeket, a megfelelő elasztomer kiválasztását, higiénikus felületkezelés és CIP/SIP kompatibilitás, míg az élelmiszer-feldolgozó gépsor nagyobb hangsúlyt fektethet csatlakozási kompatibilitás és gyakori automatizált kerékpározás. A szelep kiválasztása a teljes folyamatnak megfelelően feltételek segít elkerülni a telepítés utáni szükségtelen cserét vagy módosítást.

GYIK

Mi a standard gyártási átfutási idő?

Az AVM szabványos gyártási átfutási ideje általában 2-4 hét, a rendelési mennyiségtől, a szelep specifikációitól, csatlakozási konfiguráció és az anyagok elérhetősége. A szállítási ütemezést megrendelés előtt meg kell erősíteni, különösen sürgős vagy egyedi igényekhez.

Milyen fizetési feltételek állnak rendelkezésre?

A szokásos fizetési megállapodás 30% letét és 70% egyenleg a T / T vagy L / C szállítás előtt. Kis értékű megrendeléseknél előfordulhat gyártás előtt teljes fizetést igényel. A konkrét feltételek a megrendelés szerint visszaigazolhatók.

Hogyan csomagolják a szelepet exportra?

A szelepet a nemzetközi szállításhoz megfelelő csomagolás védi. Papír és fa tokok használhatók segít megóvni a rozsdamentes acél szeleptestet, a csatlakozóvégeket, az aktuátort és más alkatrészeket a kezelés során és szállítmány.

A szelep szállítható vezérlőtartozékokkal?

Igen. Az automatizálási követelményektől függően a szelep intelligens vezérlővel, mágnesszeleppel konfigurálható szelep, helyzetérzékelő vagy NPN/PNP határhelyzet érzékelők. A szükséges tartozékokat meg kell adni, hogy mikor rendelés.

Milyen tömítésanyagot válasszunk?

Az EPDM a szabványos tömítőanyag, míg az FPM, a szilikon és az NBR választható opciók. A kiválasztásnak az alapján kell történnie a technológiai közeg, az üzemi hőmérséklet, a tisztító vegyszerek és a sterilizálás körülményei ahelyett, hogy a minden alkalmazáshoz ugyanaz a tömítőanyag.
