A szelep 316 literes rozsdamentes acélt használ a termékkel érintkező alkatrészekhez, és precíziós mechanikusan szállítható polírozás vagy elektropolírozás a sima belső felület elérése érdekében. A résekkel minimálisra csökkentett áramlási út segít csökkenteni termékvisszatartást, és támogatja a könnyebb tisztítást a rutingyártás és a CIP/SIP eljárások során.

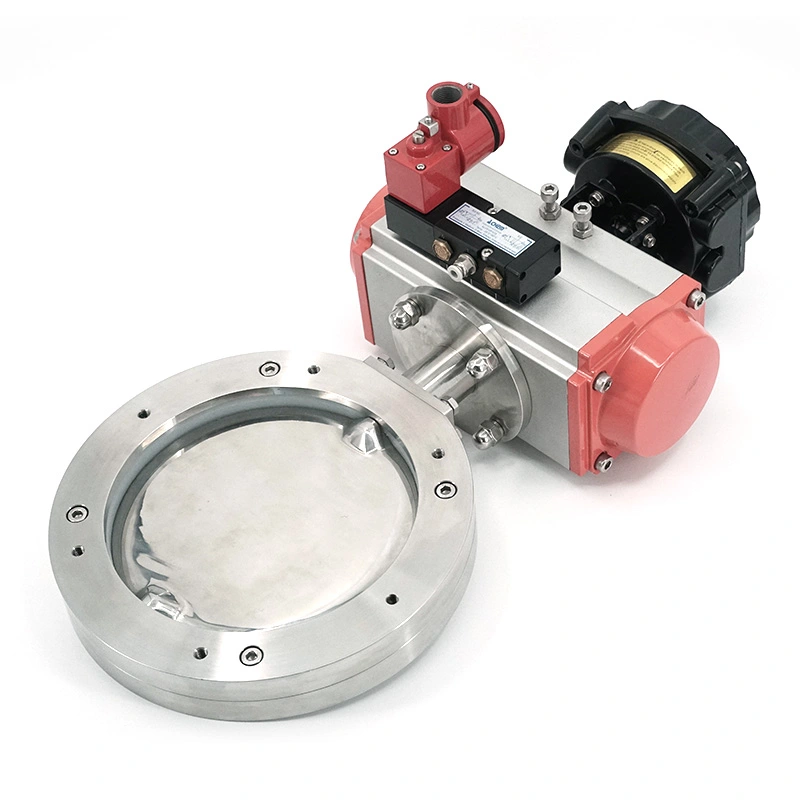

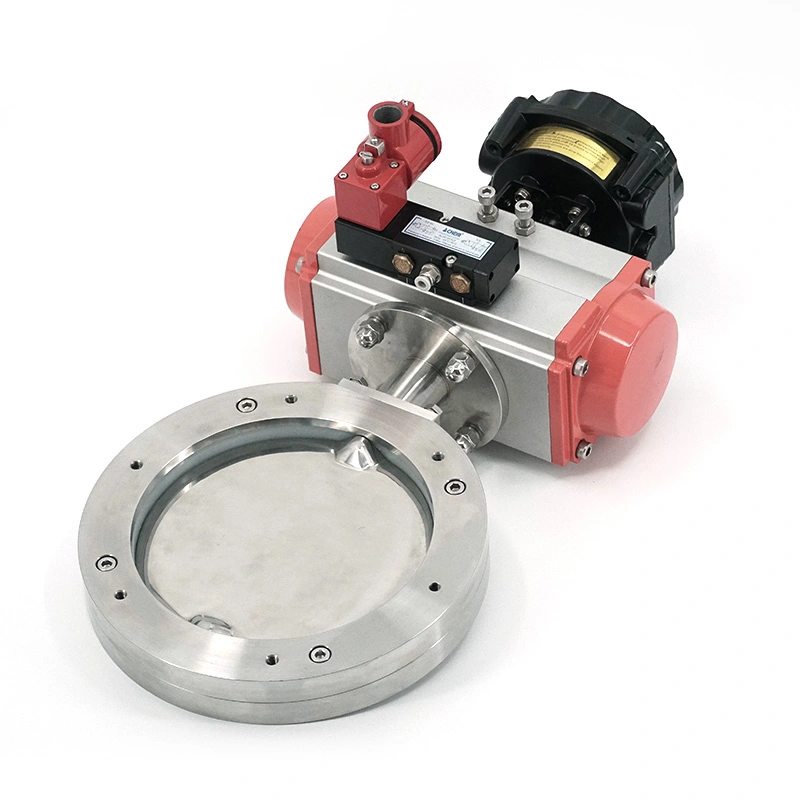

Az automatizált folyamatsorokhoz a Sanitary 316 pneumatikus ostya pillangószelep pneumatikus szeleppel konfigurálható működtető, míg kézi működtetési lehetőségek is rendelkezésre állnak. Különböző ülésanyagok és működtetési konfigurációk lehetővé teszi a szelep kiválasztását a közegnek, a hőmérsékletnek, a tisztítási módszernek és a szabályozási követelményeknek megfelelően alkalmazás.
Az ostya konfigurációja két csővezeték karima között van elhelyezve anélkül, hogy hosszú szeleptestre lenne szükség csökkenti a teljes telepítési lábnyomot. Ez a szerkezet különösen hasznos egészségügyi csúszótalpak, feldolgozás berendezések és csőrendszerek, ahol a rendelkezésre álló hely korlátozott. A kompakt konstrukció az eltávolítást és karbantartása kényelmesebb.
A nedvesített alkatrészek SS304 vagy SS316L rozsdamentes acélból készülnek, a 316L pedig különösen alkalmas nagyobb korrózióállóságot és szigorú higiéniai követelményeket igénylő alkalmazásokhoz. Az anyagválasztás a folyamatközeghez és a működési környezethez illeszthető.
A termékkel érintkező felületek lehetnek precíziós mechanikusan vagy elektropolírozottak, Ra ≤ 0,4 felületi minőséggel μm elérhető. A simább belső felület csökkenti azokat a területeket, ahol a folyamatmaradványok felhalmozódhatnak, és többet támogat hatékony tisztítás a gyártásváltás során.
A Sanitary 316 pneumatikus ostya pillangószelepet olyan higiénikus feldolgozórendszerekhez tervezték, amelyek CIP-t használnak. (Clean-in-Place) és SIP (Sterilize-in-Place) eljárások. A résekkel minimálisra csökkentett belső szerkezete segít korlátozni termékvisszatartás, és támogatja a tisztítást és sterilizálást a szelep gyakori szétszerelése nélkül.

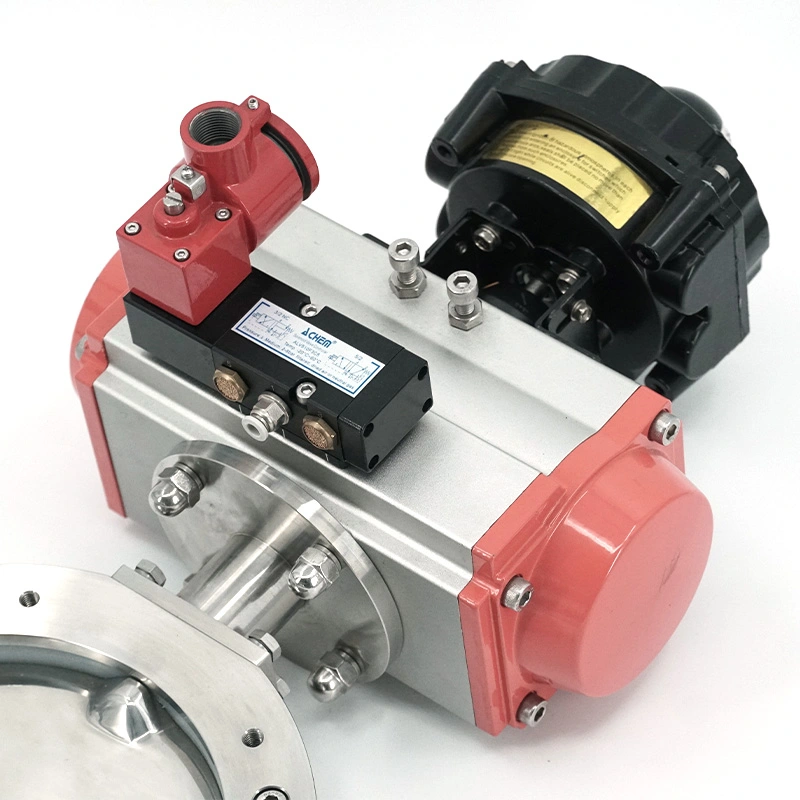

Az AVM pneumatikus működtetést biztosít a távoli vagy automatizált szelepműködtetést igénylő alkalmazásokhoz. Az aktuátor lehet folyamatvezérlő rendszerekkel integrálva a csővezetékek leválasztásának vagy a termelésnek megfelelő áramlásszabályozás szabályozásához sorrendben.
A pneumatikus működés mellett a szelep konfigurálható kézi húzókarral, többállású fogantyúval, sebességváltó vagy elektromos működtető. Ez lehetővé teszi ugyanazt az alapvető szelepplatformot a helyi kézi rendszerekhez valamint automatizált szaniter gyártósorok.
A szelep EPDM, szilikon, FKM (Viton) vagy PTFE ülékanyagokkal szállítható. Különböző tömítőanyagok különböző szintű ellenállást biztosítanak a hőmérséklettel, vegyszerekkel és technológiai közegekkel szemben, lehetővé téve a vásárlók számára, hogy a megfelelő konfiguráció a tényleges működési feltételeknek megfelelően.
A rugalmas ülésszerkezet megbízható kétirányú tömítést biztosít alacsony szivárgás mellett. Az elérhető koncentrikus ill dupla excenteres tárcsa konfigurációk választhatók a kívánt működési jellemzők és nyomaték szerint egészségügyi csővezeték követelményei.
Az áramvonalas tárcsakialakítás segít csökkenteni az áramlási ellenállást, miközben fenntartja a hatékony csővezeték-szigetelést és áramlást irányítani. Ez alkalmassá teszi a szelepet olyan folyadéktovábbító rendszerekhez, ahol nyomásveszteségre és áramlási hatékonyságra van szükség figyelembe kell venni a szelep kiválasztásakor.
A moduláris szelepkonstrukció lehetővé teszi a tömítőelemek szükség szerinti cseréjét, ezzel csökkentve a karbantartást állásidő. Ez különösen hasznos olyan feldolgozó létesítményekben, ahol a szelepeket gyakran működtetik vagy ki vannak téve annak ismételt tisztítási ciklusok.
A szelep használható sörfőzdékben, tejüzemekben, italgyártásban, gyümölcslé-feldolgozásban, palackozott vízrendszerekben, szirupban kezelő és élelmiszer-feldolgozó sorok csővezetékek leválasztására és áramlásszabályozására.
A Sanitary 316 pneumatikus ostya pillangószelep alkalmas tisztított vízrendszerekhez, injekciós vízhez (WFI) rendszerek, fermentációs berendezések, formulázási vonalak, aszeptikus feldolgozás és CIP/SIP csővezetékek, ahol a tisztíthatóság, a korrózióállóság és a folyamathigiénia fontosak.
A kozmetikai feldolgozórendszereknél a szelep képes kezelni az olyan alkalmazásokat, mint a testápolók, krémek, parfümök, samponok és egyéb folyékony összetevők, ahol higiénikus folyadékszállítás és szennyeződés-ellenőrzés szükséges.
A 316 literes rozsdamentes acél konstrukció és a többféle ülékválasztás lehetővé teszi a szelepet nagy tisztaságú vegyszerek kezelésére, adalékanyagok, speciális folyadékok és egyéb technológiai közegek, amelyek korrózióálló és higiénikus áramlásszabályozást igényelnek felszerelést.
Az egészségügyi lapka pillangószelep különböző higiéniai csővezeték-konfigurációkba integrálható a szerint kiválasztott csatlakozási elrendezés és rendszerkialakítás. Kompakt ostyaszerkezete különösen alkalmas feldolgozásra berendezések, ahol a beépítési hosszt minimálisra kell csökkenteni.
A kézi húzófogantyúk és a többállású fogantyúk helyi működtetésre alkalmasak, míg a fogaskerék-meghajtók használhatók ahol további kézi működtetési nyomatékra van szükség. A pneumatikus és elektromos hajtóművek lehetőséget biztosítanak az automatizálásra gyártósorok és központi folyamatirányítás.
Az AVM a higiénikus szelepalkalmazások gyakorlati követelményeire összpontosít, beleértve a beépítési helyet, felületet tisztaság, tömítőanyag kiválasztása, tisztítási eljárások és automatizálás. Az ostya szerkezete segít az egyszerűsítésben kompakt csőrendszerekbe való beépítés, míg a 316L rozsdamentes acél és polírozott termékkel érintkező felületek támogatják igényes egészségügyi alkalmazások. Több ülés- és működtetőopcióval a szelep többféleképpen konfigurálható média- és folyamatszabályozási követelmények.
| Tétel | Specifikáció |
| Szelep típusa | Egészségügyi ostya pillangószelep |
| Termék kapcsolattartó anyag | SS304 / SS316L |
| Felületi kidolgozás | Ra ≤ 0,4 μm-ig |
| Lemeztervezés | Koncentrikus vagy kettős excentrikus |
| Ülések anyagai | EPDM, szilikon, FKM (Viton), PTFE |
| Működtetés | Kézi húzó fogantyú, többállású fogantyú, hajtómű, pneumatikus hajtómű, elektromos működtető |
| Tisztítás | CIP / SIP kompatibilis |
| Higiéniai előírások | 3-A, EHEDG, FDA, ASME BPE |
| Alkalmazások | Étel és ital, Tejtermékek, Gyógyszerészet, Biotechnológia, Kozmetikumok, Finomvegyszerek |
Az ostya konfiguráció kompakt beépítési szerkezettel rendelkezik, és a csővezeték karimái közé szerelhető. Ez az alkalmas egészségügyi feldolgozó rendszerekhez, ahol ellenőrizni kell a telepítési helyet és a berendezés lábnyomát.
Az AVM SS304 és SS316L rozsdamentes acél konfigurációkat tud biztosítani. Az SS316L-t általában higiénikusnak választják nagyobb korrózióállóságot és szigorúbb anyagkövetelményeket igénylő alkalmazások.
EPDM, szilikon, FKM és PTFE kapható. A megfelelő opció a folyamatközegtől, az üzemeléstől függ hőmérséklet, vegyi expozíció és tisztítási feltételek.
Igen. A szelep felszerelhető pneumatikus vagy elektromos működtetővel a távvezérléshez és az integráláshoz automatizált folyamatirányító rendszerek.
Igen. A Sanitary 316 pneumatikus ostya pillangószelep higiénikus folyamatrendszerekhez készült, és kompatibilis CIP és SIP eljárások. A sima, résekkel minimálisra csökkentett belső felépítés segít csökkenteni a termék visszatartását közben tisztítás és sterilizálás.
A szabványos gyártási átfutási idő 2-4 hét, a rendelési mennyiségtől, a szelep konfigurációtól és az anyagtól függően rendelkezésre állás és egyéb projektkövetelmények. A sürgős rendeléseket megrendelés előtt vissza kell igazolni az AVM-mel.
A szokásos fizetési feltételek 30% letét és 70% egyenleg a T / T vagy L / C szállítás előtt. Kis értékű megrendeléseknél előfordulhat gyártás előtt teljes fizetést igényel.
A szelep biztonságosan van csomagolva megfelelő papír- és fadobozokba a nemzetközi szállításhoz, így védi a rozsdamentes acél szelepház, tömítő alkatrészek és működtető a szállítás során.
