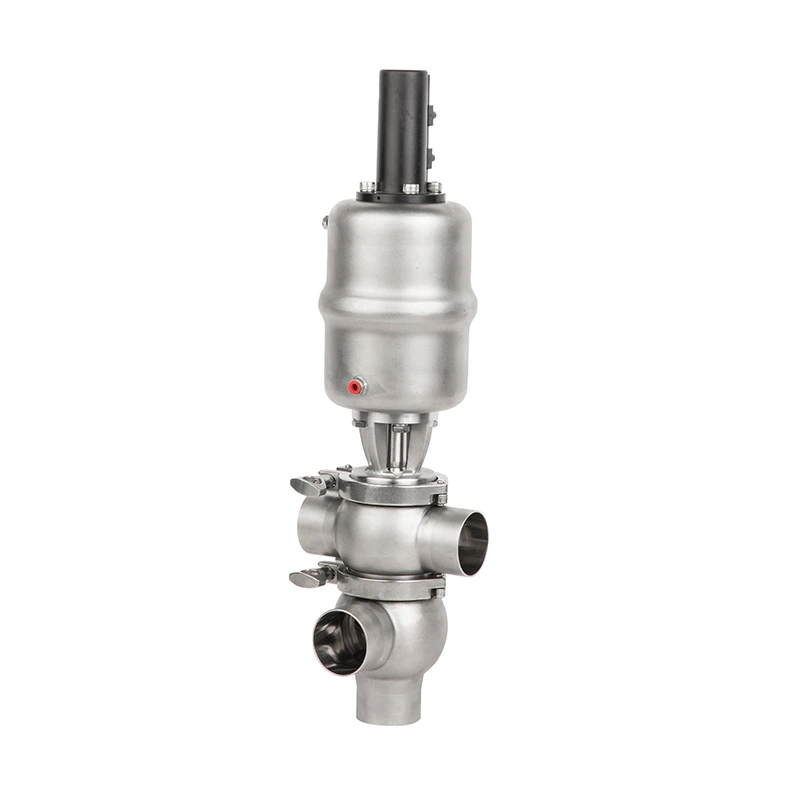

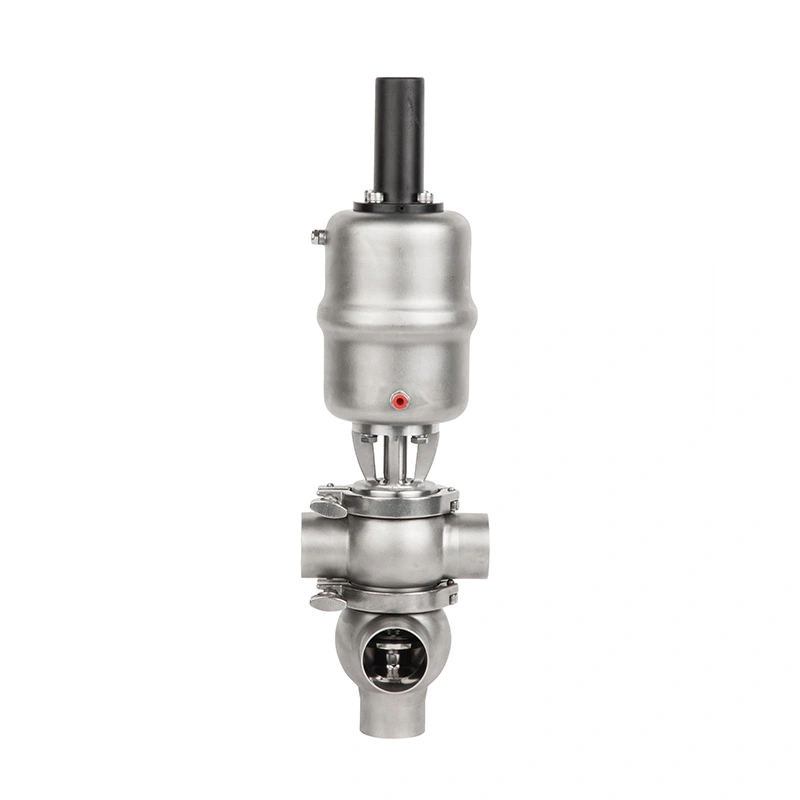

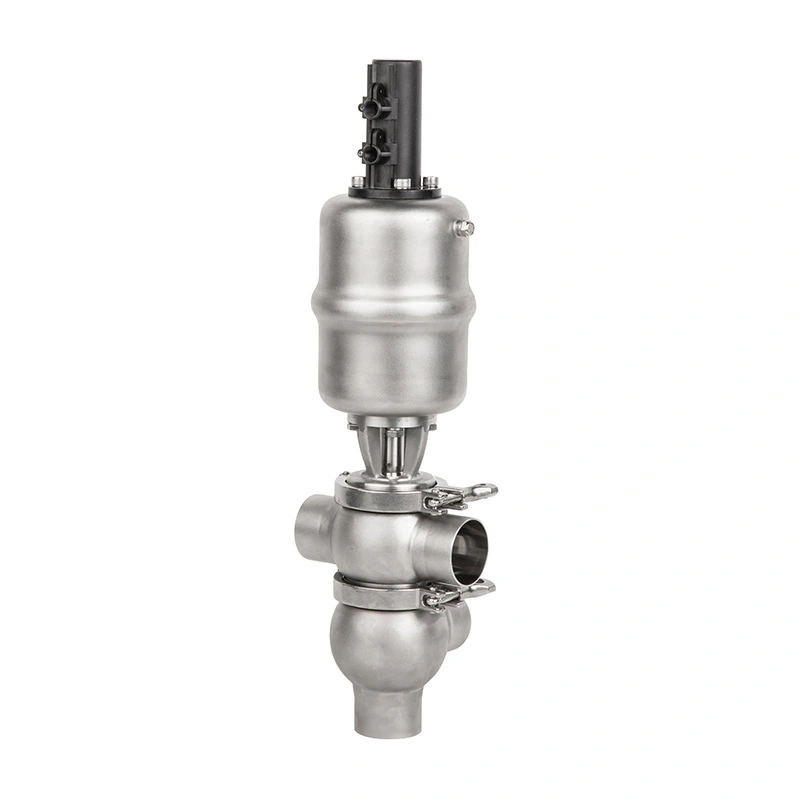

SS316L termékkel érintkező részekkel, alacsony holtágú áramlási útvonallal, Ra <0,8 μm belső felületkezeléssel és CIP/SIP-vel A kompatibilitás miatt az AVM szaniter aszeptikus eltérítő szelepet a tejtermékek igényes egészségügyi alkalmazásaira tervezték, élelmiszerek és italok, biotechnológia, kozmetikumok és finom vegyi feldolgozás.
A szelep pneumatikus működtetéssel és opcionális 24 V-os intelligens vezérlőelemekkel konfigurálható, ami lehetővé teszi integrálása PLC vagy DCS alapú automatizált feldolgozó rendszerekbe.
Az AVM egészségügyi aszeptikus elvezető szelep fő célja, hogy a folyadékot az egyik folyamati útvonalról a másikra irányítsa. anélkül, hogy az üzemeltetőknek manuálisan kellene megváltoztatniuk a csővezeték-csatlakozásokat. Alkalmazható termékszállításra, tartályra töltési, termékkiürítési, recirkulációs és folyamatváltási műveletek.
A gyártásváltás vagy tisztítás során a különböző technológiai közegeknek külön kell maradniuk. A higiénikus tömítés szerkezete segít elkülöníteni a folyamatfolyadékokat, és csökkenti a nem kívánt termékkeveredés lehetőségét többszörös áramlás esetén utak ugyanahhoz a szelepegységhez csatlakoznak.
Az automatikus áramlás-elterelés lehetővé teszi a folyamatok gyors és következetes megváltoztatását. Ez különösen értékes több terméket kezelő gyártósorokhoz, ahol a gyakori kézi szelepkezelés növelheti az állásidőt és működési hibákat vezet be.
Minden termékkel érintkező alkatrész SS316L rozsdamentes acélból készül, amely korrózióállóságot és higiénikus anyagmegoldás a folyamatközeggel való közvetlen érintkezéshez.
A termékkel nem érintkező alkatrészek SS304 rozsdamentes acélból készülnek. Az AVM EN 10204 3.1 szabványt is biztosíthat anyagtanúsítvány az anyagok nyomon követhetőségét igénylő alkalmazásokhoz.
A belső áramlási csatorna úgy van kialakítva, hogy minimalizálja a holttereket, ahol termékmaradványok vagy tisztítófolyadékok maradhatnak feldolgozás után.
Ez a szerkezet segít csökkenteni a szennyeződés kockázatát, és támogatja az egyenletesebb tisztítási teljesítményt az ismételt tisztítás során termelési ciklusok.
A belső felületkezelés Ra <0,8 μm, ami sima, termékkel érintkező felületet biztosít, amely segít csökkenteni a maradványokat adhéziót és támogatja a higiéniai folyamatkövetelményeket.
Az AVM EPDM, FKM és szilikon tömítőanyagokat kínál. Minden elérhető tömítőanyag megfelel az FDA 177.2600 szabványnak követelményeknek.
A megfelelő tömítést a folyamatközeg, az üzemi hőmérséklet, a tisztítószerek és a tisztítószerek szerint kell kiválasztani sterilizálási feltételek.
A szelepet úgy tervezték, hogy a CIP tisztítás során is telepítve maradjon. Sima belső felületei és alacsony szárú lábai konstrukció segíti a tisztítófolyadékokat a kritikus területek elérésében, és rutinszelep nélkül eltávolítja a maradék terméket szétszerelés.
Aszeptikus feldolgozási alkalmazásoknál a szelep támogatja a sterilizálást 134°C-on maximum 20 percig. Ezt lehetővé teszi a szelep beépítését olyan gyártási rendszerekbe, ahol magas hőmérsékletű soron belüli sterilizálás történik szükséges.
A CIP és SIP kompatibilitás szükségtelenné teszi a gyakori kézi eltávolítást a rutinszerű tisztításhoz és sterilizáláshoz, segít csökkenteni a karbantartási beavatkozásokat és javítani a berendezések rendelkezésre állását.
A pneumatikus konfiguráció 5-8 bar szabályozó légnyomással működik, gyors és megismételhető szelepkapcsolást biztosítva automatizált folyamatsorokhoz.
Az opcionális 24 V-os intelligens vezérlő az automatizált szelepműködtetéshez és az üzemszinttel való integrációhoz használható vezérlőrendszerek.
A 24 V-os helyzetérzékelő visszajelzést ad a szelep helyzetéről a vezérlőrendszernek, segítve a kezelőket és automatizáltan berendezés ellenőrzi, hogy a szelep elérte-e a kívánt működési helyzetet.
Az opcionális mágnesszelep vezérli a pneumatikus működtetőt, lehetővé téve, hogy az eltérítő szelep reagáljon az automatizált jelekre PLC vagy DCS rendszerekből.
| Tétel | Specifikáció |
| Termék | Egészségügyi aszeptikus elválasztó szelep |
| Márka | AVM |
| Termék kapcsolattartó anyag | SS316L |
| Nem termék érintkezési anyag | SS304 |
| Anyagtanúsítvány | EN 10204 3.1 Elérhető |
| Tömítés anyaga | EPDM, FKM, szilikon |
| Pecsétnek való megfelelés | FDA 177.2600 |
| Üzemi hőmérséklet | -20°C és +135°C között |
| Sterilizáció | 134°C, maximum 20 perc |
| Üzemi nyomás | 0-5 bar, standard |
| Levegőnyomás szabályozása | 5-8 bar |
| Belső felületkezelés | Ra <0,8 μm |
| Csatlakozás típusa | Tri-Clamp, Tompahegesztés, Karima |
| Csatlakozási szabvány | DIN 11850 sorozat, ASME, ISO, 3-A |
| Opcionális tartozékok | 24 V-os intelligens vezérlő, mágnesszelep, 24 V-os helyzetérzékelő |
A Tri-Clamp csatlakozások kényelmes megoldást jelentenek a szaniter csőrendszerekhez, ahol rendszeres ellenőrzés, tisztítás, és berendezéscserére van szükség. Széles körben használják élelmiszerekben, italokban, tejtermékekben és gyógyszeriparban feldolgozási környezetek.
A tompahegesztett csatlakozások állandó csővezeték-csatlakozást biztosítanak, egyenletes belső átmenettel. Alkalmasak olyan telepítésekhez, ahol fontos a hézagok minimalizálása és a higiénikus áramlási feltételek fenntartása.
A karimás konfigurációk robusztus mechanikai csatlakozást biztosítanak a kényelmes felszerelést igénylő folyamatrendszerekhez beépítés és szétszerelés.
Az AVM támogatja a DIN 11850 sorozat, az ASME, az ISO és a 3-A csatlakozási szabványokat, hogy megfeleljen a különböző nemzetközi szabványoknak. szaniter csőrendszerek.
A szelep átirányíthatja a tejet, a folyékony tejtermékeket, a tisztítóoldatokat és más kompatibilis folyadékokat a különböző termékek között feldolgozási útvonalakat, miközben támogatja a gyakori CIP-műveleteket.
Italok és folyékony élelmiszerek előállításához a szelep támogatja a termék szállítását, feltöltését, recirkulációját, kiürítését és termelésváltó alkalmazások, ahol higiénikus áramlásszabályozás szükséges.
A biotechnológiai termelés ellenőrzött folyamatirányítást és szigorú higiéniát igényel. Az AVM szelep aszeptikus kialakítású és SIP képessége alkalmassá teszi kompatibilis biotechnológiai feldolgozórendszerekhez.
A szelep használható higiénikus kozmetikai gyártósorokon, ahol tiszta folyadékkezelés, megbízható áramlásterelés, ill ismételhető folyamatváltás szükséges.
A kompatibilis finomkémiai alkalmazásokhoz az SS316L konstrukció és a higiénikus áramlásszabályozás megbízható megoldást kínál folyamatfolyadékok ellenőrzött egészségügyi körülmények között történő kezelésére.
Adja meg a pontos folyadékot vagy technológiai közeget az anyag és a tömítés kompatibilitásának meghatározásához.
A szelep biztosításához ellenőrizze a szükséges üzemi nyomást, üzemi hőmérsékletet és sterilizálási feltételeket konfiguráció megfelel a tényleges folyamatkövetelményeknek.
Adja meg, hogy a rendszerhez Tri-Clamp, Butt Weld vagy Flange csatlakozások szükségesek, és azonosítsa a megfelelő DIN-t, ASME, ISO vagy 3-A szabvány.
Automatizált gyártósorok esetén ellenőrizze, hogy pneumatikus működtető, mágnesszelep, 24 V-os intelligens vezérlő vagy helyzetérzékelő szükséges.
Anyagkövetést igénylő projekteknél a szeleprendeléssel együtt kérje az EN 10204 3.1 tanúsítványt.
Az AVM szelep a szaniter folyamatok irányításának speciális követelményeire összpontosít, megbízható kapcsolást biztosítva a között különböző csővezetékek, ahelyett, hogy egyszerűen szabályoznák az áramlást be és ki.
Az alacsony lábszerkezet, a sima belső felület, a CIP-kompatibilitás és a 134°C-os SIP-képesség segíti a támogatást igényes higiénikus termelési környezet.
Az SS316L termékkel érintkező alkatrészek, az SS304 termékkel nem érintkező alkatrészek és az opcionális EN 10204 3.1 tanúsítvány egyértelművé teszik anyagok nyomon követhetősége minősített ipari projektekhez.
Pneumatikus működés, 24 V-os intelligens vezérlés, mágnesszelep integráció és helyzetérzékelés lehetővé teszi az AVM szelep számára automatizált feldolgozósorokba kell beépíteni.
Elsősorban a folyamatfolyadékok átirányítására szolgál a különböző csővezetékek között, a higiéniai feltételek fenntartása mellett. A tipikus alkalmazások közé tartozik a termékszállítás, tartálytöltés, ürítés, recirkuláció és folyamatváltás.
Igen. A szelepet CIP-tisztításra tervezték, és támogatja a SIP-sterilizálást 134°C-on akár 20 percig.
A normál üzemi nyomás 0-5 bar. A szelep kiválasztásakor meg kell erősíteni a tényleges működési feltételeket konfigurációt.
Az AVM EPDM-et, FKM-et és szilikont kínál. A kiválasztást a technológiai közeg, a hőmérséklet és a tisztítás alapján kell elvégezni vegyszerek és a sterilizálás körülményei.
Igen. Az opcionális pneumatikus működtetővel, mágnesszeleppel, 24 V-os intelligens vezérlővel és helyzetérzékelővel a szelep integrálható automatizált PLC vagy DCS vezérlőrendszerekbe.
Az AVM EN 10204 3.1 anyagtanúsítványt tud biztosítani az alkalmazható rozsdamentes acél anyagokhoz. A tömítőanyagok megfelelnek az FDA 177.2600 követelményeivel.
A szelep Tri-Clamp, Butt Weld és Karimás csatlakozásokkal kapható, és a DIN 11850 szerint konfigurálható sorozat, ASME, ISO és 3-A szabványok.
Higiénikus gyártósorokhoz, amelyek megbízható áramlási irányítást, gyors folyamatváltást, soron belüli tisztítást, ill. sterilizálás esetén az AVM szaniter aszeptikus elválasztószelep praktikus megoldást nyújt.
Küldje el az AVM-nek a folyamatközeget, a csővezeték csatlakozást, az üzemi nyomást, az üzemi hőmérsékletet, a sterilizálást követelményeknek és automatizálási konfigurációnak, hogy kiválaszthassa az alkalmazásának megfelelő szelepkialakítást.
