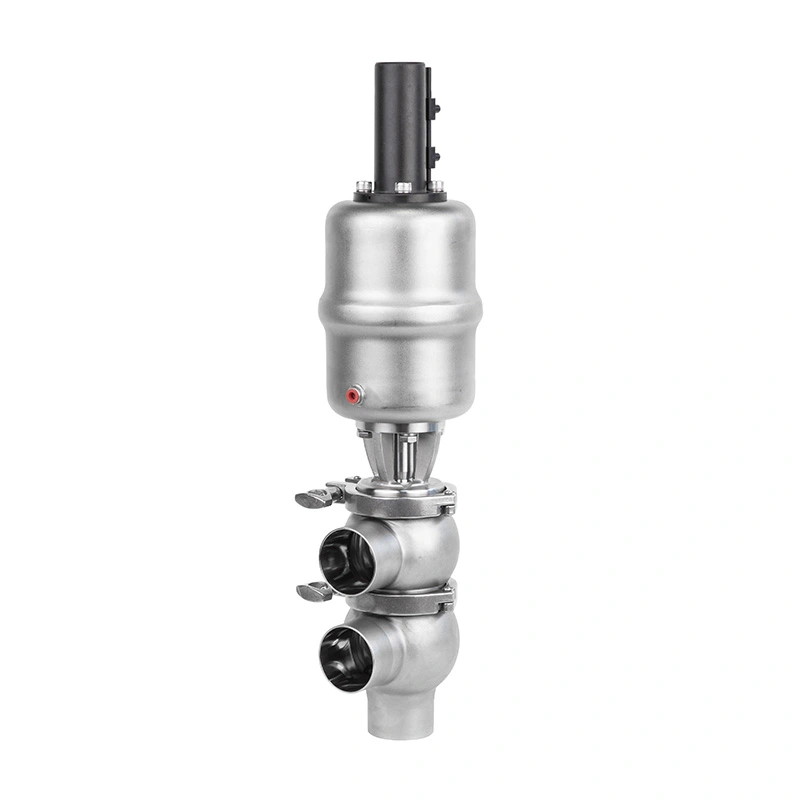

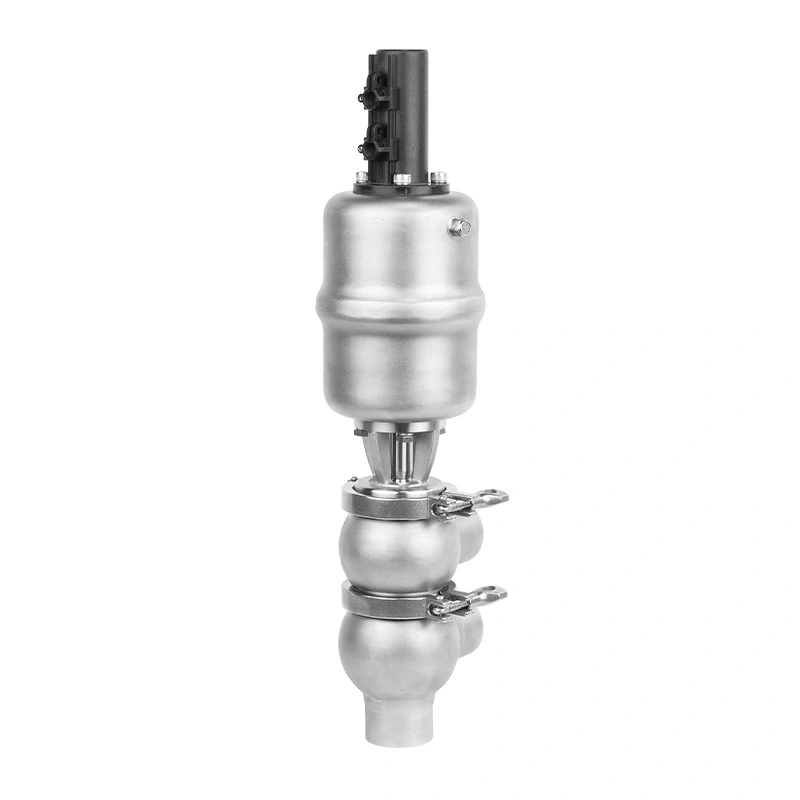

Kompakt együléses szerkezettel, 316 literes rozsdamentes acél termékkel érintkező alkatrészekkel, sima belső felületekkel, ill. kézi vagy pneumatikus működtetés esetén az AVM egészségügyi együléses elzárószelep praktikus megoldást kínál higiénikus folyadékszigetelés élelmiszerekben, italokban, tejtermékekben, sörfőzdékben, gyógyszeriparban, biotechnológiában, kozmetikában és egészségügyi vegyi feldolgozás.
CIP/SIP-kompatibilis felépítése csökkenti a gyakori szétszerelés szükségességét, míg az FDA-kompatibilis tömítési lehetőségek és az egészségügyi csatlakozási szabványok lehetővé teszik a szelep integrálását különböző higiénikus feldolgozórendszerekbe.
Az AVM együléses elzárószelepet elsősorban a folyamatsorok nyitására vagy zárására tervezték, egyszerű berendezések, csővezetékek, tartályok és feldolgozó szakaszok elkülönítésének módja.
Egyszerű működési elve alkalmassá teszi olyan alkalmazásokra, ahol a megbízható áramlásleválasztás fontosabb mint a komplex áramlásirányítás.
A precíziósan megmunkált szelepülék a kiválasztott egészségügyi tömítéssel együtt megbízható tömítést hoz létre interfész. Ez segít minimalizálni a nem kívánt szivárgást, amikor a szelep zárva van, még akkor is, ha a folyamat megváltozik nyomáson vagy hőmérsékleten a megadott működési tartományon belül.
A bonyolultabb többüléses szelepelrendezésekhez képest az együléses szerkezet kompakt konfigurációt biztosít amelyet könnyebb telepíteni és karbantartani.
Használható csővezeték-ágaknál, berendezések be- és kimeneteknél, tartálycsatlakozásoknál és egyéb helyeken, ahol megbízható szigetelés szükséges.
A belső áramlási útvonalat úgy tervezték, hogy minimalizálja a holt tereket, ahol a termékmaradványok, tisztítófolyadék vagy mikroorganizmusok jelennek meg felhalmozódhatna.
Ez különösen fontos olyan alkalmazásokban, ahol a gyártási tételeket gyakran cserélik, vagy ahol szigorúak higiéniai ellenőrzés szükséges.
A belső felületi minőség elérheti az Ra ≤0,4–0,8 μm-t, opcionálisan elektropolírozás is elérhető. Sima felület csökkenti a termék tapadását és támogatja a hatékonyabb tisztítást a CIP ciklusok során.
A szelepház és a belső, termékkel érintkező alkatrészek egészségügyi minőségű rozsdamentes acélból készülnek ASTM 316L / 1.4404 rozsdamentes acél az igényes higiéniai alkalmazásokhoz.
Az anyag korrózióállóságot biztosít a kompatibilis technológiai közegekkel és az ismételt tisztítószerekkel szemben.
A szelepet olyan higiénikus feldolgozórendszerekhez tervezték, amelyek 3 A-es egészségügyi szabványokat igényelnek, miközben rendelkezésre áll az EPDM, A szilikon és az FKM tömítések FDA-kompatibilis anyagokat használnak.
Gyógyszeripari, élelmiszeripari és italipari alkalmazásokhoz a vásárlók kiválaszthatják a megfelelő konfigurációt szabályozási és eljárási követelményeik.
Az áramvonalas belső szerkezet lehetővé teszi, hogy a tisztítófolyadékok áthaladjanak a szelepen a CIP műveletek során, ezzel is segítve rutinszerű szétszerelés nélkül távolítsa el a maradék terméket.
A szelep ismételt sterilizálási ciklusokra konfigurálható, az alkalmazandó hőmérsékletet a kiválasztott tömítésanyag és szelep konfiguráció.
A szelepszerkezet lehetővé teszi a kulcsfontosságú kopó alkatrészekhez való hozzáférést ellenőrzés és csere céljából. Rendszeres tömítésvizsgálat segíthet azonosítani a kopást, mielőtt az befolyásolná a folyamat megbízhatóságát.
Az egyszerű együléses szerkezet, a cserélhető tömítőelemek és a könnyen hozzáférhető konstrukció kombinációja segít csökkenti a karbantartási időt a bonyolultabb szelepegységekhez képest.
A kézi működtetés egyszerű megoldást kínál olyan csővezetékeknél, ahol a szelepkapcsolást a kezelők végzik és nincs szükség automatikus vezérlésre.
A normál zárt konfiguráció zárva tartja a szelepet, ha nincs pneumatikus vezérlés, így alkalmas folyamatsorok, ahol a zárt helyzetet részesítik előnyben alapértelmezett működési állapotként.
A normál nyitott konfiguráció lehetővé teszi, hogy a szelep nyitva maradjon a meghatározott alapértelmezett feltételek mellett, és kiválasztható a folyamatirányítási stratégia szerint.
A kettős működésű konfiguráció pneumatikus vezérlést biztosít mind a nyitási, mind a zárási műveletekhez, így az ellenőrzött szelepmozgást igénylő automatizált gyártórendszerekhez alkalmas.
Az opcionális helyzet-visszacsatoló egységek, vezérlőtetők, mágnesszelepek és intelligens vezérlők lehetővé teszik az AVM szelep számára automatizált folyamatirányító rendszerekhez kell kapcsolódni.
| Paraméter | Specifikáció |
| Termék | Egészségügyi együléses elzárószelep |
| Márka | AVM |
| Szelep típusa | Egészségügyi elzáró / higiénikus szigetelő szelep |

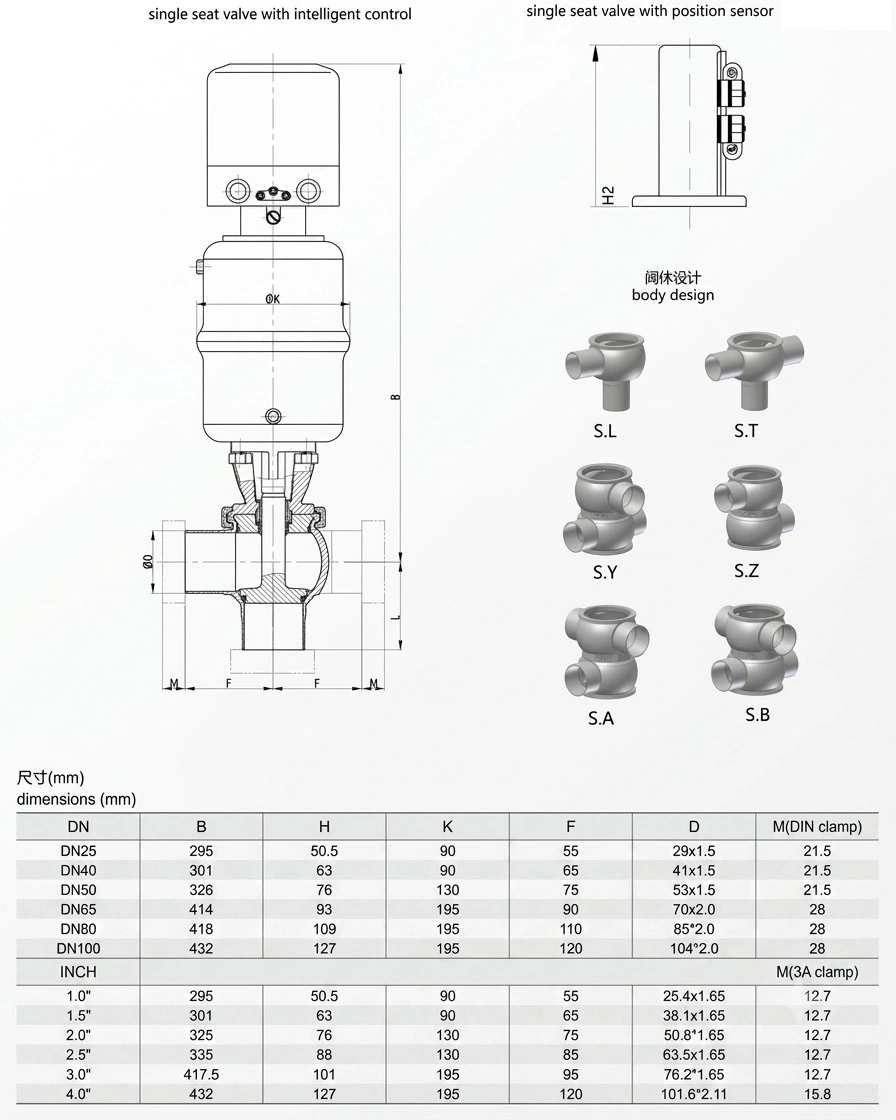

| Elérhető méretek | DN10–DN100; speciális standard konfiguráció DN25–DN100 / 2"–4" |
| Test Anyaga | AISI 304 / ASTM 316L rozsdamentes acél; 1.4404 |
| Belső alkatrészek | Precíziós megmunkálású szaniter-minőségű rozsdamentes acél |
| Belső felületkezelés | Ra ≤0,4–0,8 μm |
| Elektropolírozás | Opcionális, Ra ≤0,4 μm |
| Tömítési anyagok | EPDM, PTFE, szilikon, FKM |
| Pecsétnek való megfelelés | FDA-kompatibilis élelmiszer-minőségű lehetőségek |
| Üzemi nyomás | Akár 10 bar, testreszabható; standard konfiguráció 5 bar-ig |
| Üzemi hőmérséklet | -10°C és 150°C között, a konfigurációtól és a tömítés anyagától függően |
| Művelet | Kézi / Pneumatikus |
| Csatlakozási típusok | Szorító, hegesztés, menet, karima |
| Szabványok | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Opcionális tartozékok | Pozíció-visszajelző egység, vezérlő teteje, mágnesszelep, intelligens vezérlő |
A szorítócsatlakozások gyors telepítést és kényelmes szétszerelést tesznek lehetővé, így alkalmasak egészségügyi feldolgozásra rendszereket, amelyek gyakori ellenőrzést vagy karbantartást igényelnek.
A tompahegesztett csatlakozások állandó csővezeték-csatlakozást biztosítanak, kevesebb leszerelhető csatlakozással, és alkalmasak higiénikus rendszerek, ahol fontosak a zökkenőmentes belső átmenetek.
Menetes és karimás konfigurációk választhatók a kompatibilis folyamatberendezésekhez és csővezeték-elrendezésekhez, ahol eltérő telepítési vagy karbantartási követelmények érvényesek.
Az AVM be tudja konfigurálni a szelepet az általánosan használt egészségügyi csatlakozási szabványok szerint, beleértve az SMS, DIN 11851, ASME szabványokat. BPE, RJT és IDF, segítve a vásárlókat a szelep és a meglévő technológiai csővezetékek összeillesztésében.
Az AISI 304 praktikus megoldást kínál a megfelelő egészségügyi alkalmazásokhoz, míg a 316L rozsdamentes acél előnyben részesített ahol nagyobb korrózióállóság és szigorú termékérintkezési feltételek szükségesek.
Az EPDM számos vízbázisú és általános higiéniai feldolgozási alkalmazáshoz alkalmas. A végső kiválasztás alapja a technológiai közegről és a tisztítás körülményeiről.
A szilikon kiválasztható olyan alkalmazásokhoz, amelyek megfelelő rugalmasságot és hőmérsékleti teljesítményt igényelnek folyamat kompatibilitás.
Az FKM ellenáll számos olajnak, vegyszernek és magasabb hőmérsékletű alkalmazásnak. Kompatibilitás a tényleges a folyamatot és a tisztítóközeget a kiválasztás előtt meg kell erősíteni.
A PTFE ott adható meg, ahol vegyi ellenálló képessége és hőmérsékleti jellemzői előnyösek a rendeltetés szerint alkalmazás.
A rozsdamentes acél anyagok és a vonatkozó anyagdokumentáció összevethető a megadott szeleppel konfigurációt.
A kritikus méreteket és a csatlakozási felületeket megvizsgálják, hogy biztosítsák a kompatibilitást az ügyfél csővezetékeivel és felszerelést.
Nyomásvizsgálatot végeznek a szelep mechanikai integritásának ellenőrzésére meghatározott vizsgálati körülmények között.
A tömítési rendszert szivárgás szempontjából ellenőrzik, hogy ellenőrizzék a lezárási teljesítményt a szállítás előtt.
A belső és külső felületi állapotok ellenőrzése a megadott kiviteli követelményeknek megfelelően történik.
A kézi és pneumatikus konfigurációk megfelelő nyitását, zárását és működését a szállítás előtt ellenőrizzük.
Tej, tejszín, folyékony tejtermékek és kompatibilis tisztítósorok elkülönítésére használható, ahol szigorú higiéniai és gyakori CIP tisztítás szükséges.
Alkalmas higiénikus folyékony élelmiszer gyártósorokhoz, amelyek megbízható szigetelést igényelnek a feldolgozó berendezéseknél, tartályoknál és csővezeték szakaszok.
A szelep beszerelhető ital-, sör- és folyadékfeldolgozó rendszerekbe a termékvonal szigeteléséhez és berendezéseihez leállítás.
Kompatibilis gyógyszerészeti alkalmazásokhoz a higiénikus felületkezelés, az egészségügyi szerkezet és a CIP/SIP képesség támogatja a vezérelt folyamatkörnyezeteket.
A kompakt együléses konfiguráció használható higiénikus folyadékszigetelésre a biotechnológiában és laboratóriumban olyan technológiai berendezések, ahol a tisztíthatóság és a szabályozott áramlás fontos.
Alkalmas kozmetikai folyadékfeldolgozó rendszerekhez, amelyek tiszta termékkezelést és megbízható csőszigetelést igényelnek.
Válassza ki a szelepet a meglévő csőátmérő, a szükséges áramlási teljesítmény és a csatlakozási szabvány szerint. AVM konfigurációk széles szaniter mérettartományban állnak rendelkezésre.
A szeleptest és a tömítés konfigurációjának kiválasztása előtt ellenőrizze a tényleges üzemi nyomást és az üzemi hőmérsékletet. A maximális alkalmazható hőmérséklet a kiválasztott anyagoktól függ.
Válasszon EPDM-et, PTFE-t, szilikont vagy FKM-et a folyamat közegének, a tisztító vegyszereknek, a sterilizálási körülményeknek megfelelően, és a várható üzemi hőmérséklet.
Válassza a kézi működtetést az egyszerű helyi leválasztáshoz vagy a pneumatikus működtetést, ha a szelepet integrálni kell automatizált gyártási rendszer.
Adja meg a szükséges csatlakozási típust és szabványt, például Tri-Clamp, hegesztés, menet, karima, DIN 11851, SMS, IDF, RJT, vagy ASME BPE.
Az együléses konfiguráció praktikus megoldást kínál, ha az elsődleges követelmény a megbízható nyitás és inkább zárás, mint összetett közegleválasztás vagy áramláseltérítés.
A minimálisra csökkentett lábszár kialakítás, a sima belső felület és a CIP/SIP-kompatibilitás segít csökkenteni a termékmaradványokat és leegyszerűsíti a higiéniai karbantartást.
Az AVM többféle testanyagot, tömítési opciókat, csatlakozási szabványokat, működési módokat és automatizálási tartozékokat kínál hogy megfeleljen a különböző feldolgozási környezeteknek.
Pneumatikus működtetők, helyzetvisszacsatolás, mágnesszelepek, vezérlőtetők és intelligens vezérlők lehetővé teszik a szelep számára be kell építeni a modern automatizált feldolgozási rendszerekbe.
Elsősorban egyetlen folyamat áramlási útvonalának elkülönítésére vagy megnyitására szolgál higiénikus csőrendszerekben. Tipikus alkalmazások magában foglalja a berendezések leválasztását, a tartálycsatlakozásokat, a csővezeték szakaszokat és a folyamatvonal leállítását.
Az együléses elzárószelepet elsősorban az áramlás egyszerű leválasztására tervezték. A keverésbiztos szelep több elemet használ tömítő ülékek és szivárgó kamra a két technológiai közeg elkülönítésére és a keresztszennyeződés kockázatának csökkentésére.
Igen. Az egészségügyi kialakítás támogatja a CIP tisztítást, és konfigurálható ismételt sterilizálási ciklusokhoz a kiválasztott szelep és tömítés anyagok.
A 316L-es rozsdamentes acélt általában előnyben részesítik az igényes higiénikus, termékkel érintkező alkalmazásokhoz, mivel korrózióállóság és egészségügyi teljesítmény.
Igen. Az AVM normál zárt, alaphelyzetben nyitott és kettős működésű pneumatikus működtető konfigurációkat biztosít, valamint automatizálási tartozékok.
A teljes megadott tartomány DN10–DN100, standard konfigurációkkal, beleértve a DN25–DN100 és 2"–4". A pontos A rendelkezésre álló méretet a kiválasztott csatlakozásnak és szelepkonfigurációnak megfelelően meg kell erősíteni.
Az általános specifikáció legfeljebb 10 bar nyomást tesz lehetővé testreszabással, míg a standard konfiguráció 5-ig terjed bár. A tényleges nyomásértéket meg kell erősíteni a kiválasztott modellnél.
Igen. A választható opciók közé tartozik az SMS, DIN 11851, ASME BPE, RJT, IDF, valamint bilincs, hegesztés, menetes és karima csatlakozási konfigurációk.
Ha gyártósorának kompakt, higiénikus és karbantartható megoldásra van szüksége a csővezeték megbízható leválasztásához, az AVM Az egészségügyi együléses elzárószelep rugalmas konfigurációt biztosít a különböző folyamatviszonyokhoz.
Küldje el az AVM-nek a csővezeték méretét, a folyamatközeget, a nyomást, a hőmérsékletet, a tömítési követelményt, a csatlakozási szabványt és a kézikönyvet vagy pneumatikus működési követelmény az alkalmazáshoz megfelelő szelepkonfiguráció azonosításához.
