A hagyományos együléses szelepelrendezésekhez képest az AVM Sanitary Intelligent Double-Seat Mixproof Valve egyszerűsítheti a csővezeték tervezését, csökkentheti a szükséges szelepek számát, és támogatja az egyidejű termékfeldolgozást és CIP tisztítás. Alkalmas igényes alkalmazásokhoz élelmiszer- és italgyártásban, tejtermékekben, sörfőzdékben, gyógyszeriparban, biotechnológia és más higiéniai feldolgozó iparágak.
A higiénikus feldolgozás során a termékkeveredés megakadályozása fontosabb, mint az áramlás egyszerű szabályozása. Szelep meghibásodás, sérült tömítés vagy hiányos tisztítási folyamat keresztszennyeződést, gyártási leállást, termékvesztést, és további karbantartási költségek.
Az AVM kétüléses keveredésálló kialakítása úgy kezeli ezeket a kockázatokat, hogy ellenőrzött szivárgási kamrát hoz létre kettő között független tömítési pontok. Ha az egyik tömítésen szivárgás alakul ki, a közeg inkább a légköri lefolyó felé irányul mint az ellenkező folyamatsorba lépni.
Ez a kialakítás a közegleválasztás, a szivárgásérzékelés, a higiénikus tisztítás, automatizálási kompatibilitás és folyamathatékonyság.

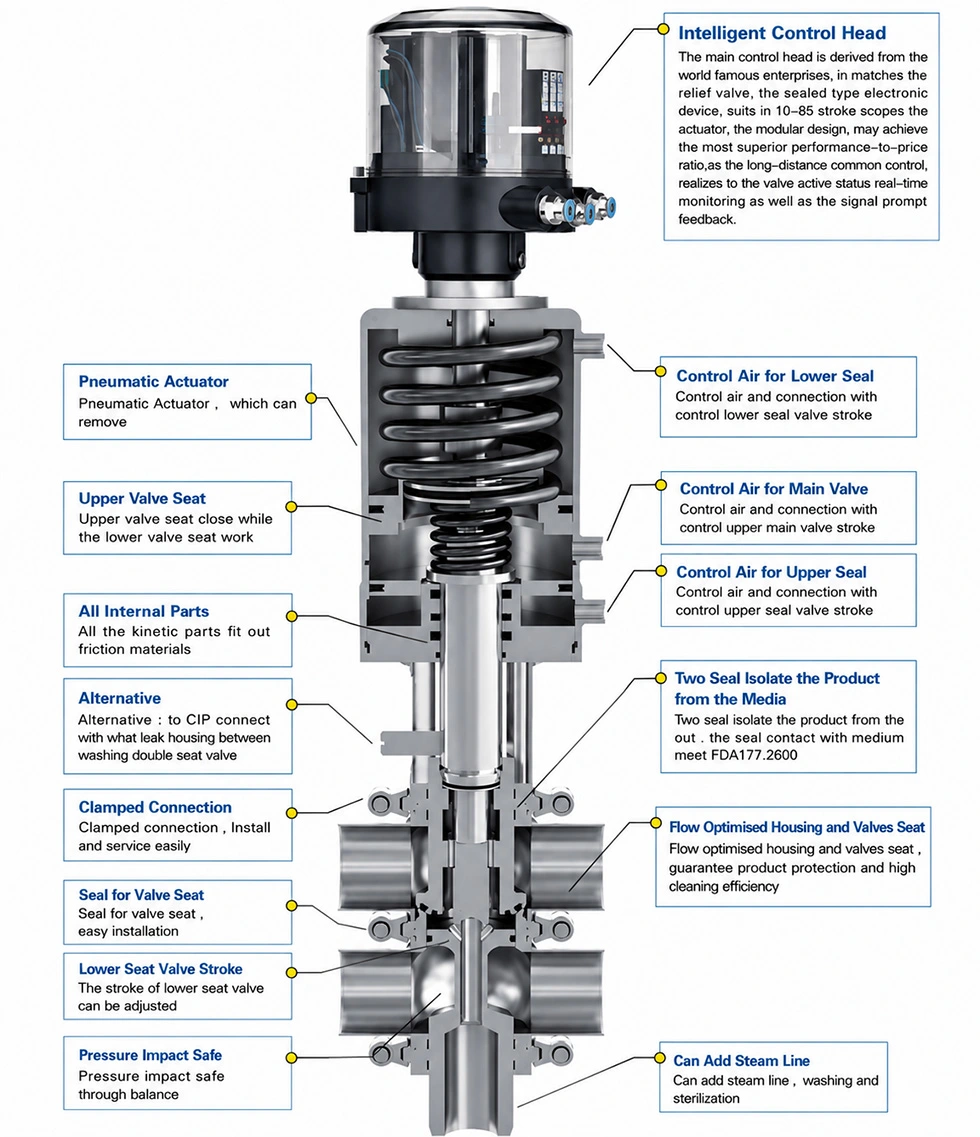

A szelep két független üléktömítést tartalmaz. Amikor a szelep zárva van, a felső és az alsó tömítés elszigeteli a két feldolgozó közeget, és szivárgó kamrát képeznek közöttük.
Normál működési körülmények között mindkét tömítés zárva marad, és a két közeg teljesen elkülönül.
A közbenső szivárgó kamra atmoszférikus lefolyóhoz van csatlakoztatva. Ha valamelyik tömítési pont meghibásodik, a szivárgás A közeg belép a kamrába, és a szivárgó nyíláson keresztül távozik.
Ez fontos biztonsági előnyt jelent: a tömítés meghibásodása még azelőtt észlelhető, mielőtt a szivárgó közeg elérné a ellentétes termékcsaláddal.
A lefolyónál látható szivárgás is azonnali jelzést adhat az ellenőrzésre vagy a tömítés cseréjére szükséges.
Az AVM Mixproof szelepet CIP-hez (Clean-in-Place) tervezték, és támogatja a sterilizálási folyamatokat anélkül, hogy szükség lenne rá. rutin szétszerelés.
A felső és alsó szelepszár, valamint a szivárgó kamra a folyamatciklus részeként tisztítható és sterilizálható, segít csökkenteni a kézi tisztítási igényeket és javítani az általános higiéniai megbízhatóságot.
Két független tömítési pozíció választja el a különböző folyamatközegeket, és csökkenti a termékről termékre ill termék-CIP keresztszennyeződés.
Ez különösen alkalmassá teszi a szelepet különféle termékeket vagy tisztítófolyadékokat kezelő gyártósorokhoz ugyanaz a csőrendszer.
A keverésbiztos konfiguráció lehetővé teszi, hogy a gyártási és a CIP-műveletek egyszerre különböző áramlási utakon történjenek idő.
Ez csökkentheti a gyártási megszakításokat és javíthatja a berendezések kihasználtságát a hagyományos szelepekhez képest kiterjedtebb folyamatleállást igénylő megállapodások.
A kétüléses keverőszelep helyettesítheti két vagy több hagyományos együléses szelep funkcionális elrendezését megfelelő csőrendszerek.
Ez segít csökkenteni a telepítés bonyolultságát, helyet takarít meg, és nagyobb rugalmasságot biztosít a higiénikus tervezés során folyamatrendszerek.
A termékkel érintkező sima felületek és az alacsony lábszárú kialakítás segít csökkenteni a termékmaradványok vagy mikroorganizmusok jelenlétét felhalmozódhatna.
A higiénikus felépítés támogatja a hatékony CIP-tisztítást és segít fenntartani a konzisztens folyamatkörülményeket.
Az automatizált feldolgozósorokhoz az AVM opcionális intelligens vezérlőket és helyzetérzékelőket kínál.
Ezek a tartozékok automatizált szelepvezérlő rendszerekbe integrálhatók a megbízható szeleppozícionálás és folyamatfelügyelet javítása.
Az AVM a Sanitary Intelligent Double-Seat Mixproof Valve-t többféle csatlakozási konfigurációval biztosítja eltérő higiéniai csővezetéki követelmények.
A Tri-Clamp csatlakozásokat széles körben használják higiénikus élelmiszer-, tejtermék-, ital-, gyógyszer- és biotechnológiai csővezetékekben rendszerek. A kialakítás támogatja a kényelmes telepítést, ellenőrzést és karbantartást.
A tompahegesztési csatlakozások állandó higiénikus kapcsolatot biztosítanak, sima belső átmenettel. Alkalmasak olyan folyamatsorokhoz, ahol a rések minimalizálása és a csővezetékek tisztaságának megőrzése a prioritás.
A karimás konfigurációk olyan folyamatrendszerekhez alkalmasak, amelyek robusztus mechanikus csatlakozásokat igényelnek és kényelmesek berendezések integrációja.
A menetes konfigurációk használhatók kompatibilis higiénikus csőelrendezésekhez, ahol kompakt telepítés és kényelmes csatlakozásra van szükség.
Megjegyzés: A megfelelő csatlakozási típust a meglévő csővezeték szabványnak, folyamatközegnek, nyomáskövetelmények és beépítési feltételek.
| Tétel | Specifikáció |
| Termék | Egészségügyi intelligens kétüléses keverőszelep |
| Márka | AVM |
| Szelep mérete | DN40–DN100 |
| Maximális üzemi nyomás | Akár 5 bar |
| Üzemi hőmérséklet | -10°C és +135°C között, a tömítőanyagoktól függően |
| Termék kapcsolattartó anyag | SS316L |
| Nem termék érintkezési anyag | SS304 |
| Csatlakozási típusok | Háromszorítós szorító, tompahegesztés, karima, menet |
| Tömítési anyagok | EPDM, FKM, szilikon |
| Pecsétnek való megfelelés | FDA 177.2600-nak megfelelő tömítőanyagok |
| Tisztítás | CIP |
| Sterilizáció | SIP / névleges sterilizálási hőmérséklet |
| Opcionális tartozékok | Intelligens vezérlő, helyzetérzékelő |
A termékkel érintkező alkatrészek SS316L rozsdamentes acélból készülnek, megfelelő anyagmegoldást biztosítva higiénikus feldolgozási környezetekhez, ahol fontos a korrózióállóság és a tisztíthatóság.
A termékkel nem érintkező alkatrészek SS304 rozsdamentes acélt használnak, egyensúlyt biztosítva a mechanikai teljesítmény és a teljes felszerelési költség.
Az anyagkonfigurációt úgy alakították ki, hogy megfeleljen a szaniter technológiai berendezések követelményeinek karbantartás mellett megbízható működés az ismételt tisztítási és gyártási ciklusok során.
Az AVM EPDM, FKM és szilikon tömítési lehetőségeket kínál a különböző technológiai közegek követelményeinek megfelelően működési feltételek.
A rendelkezésre álló tömítőanyagok megfelelnek az FDA 177.2600 követelményeinek, így alkalmasak olyan alkalmazásokra, ahol az elasztomer megfelelősége fontos vásárlási szempont.
A végső tömítőanyagot a folyamat közegének, az üzemi hőmérsékletnek és a tisztításnak megfelelően kell kiválasztani vegyszerek, sterilizálási feltételek és a szükséges élettartam.
Az automatizált gyártósorokhoz az AVM egészségügyi intelligens kétüléses keverőszelep opcionálisan felszerelhető intelligens vezérlőelemek.
Az intelligens vezérlő támogatja az automatizált szelepműködést, míg a helyzetérzékelő szelephelyzetet biztosít visszajelzés a vezérlőrendszernek.
Ez teszi a szelepet alkalmassá az automatizált higiéniai feldolgozórendszerekbe való integrálásra, ahol pontos szelep szekvenálásra, folyamatfigyelésre és csökkentett kézi beavatkozásra van szükség.
A szelep használható higiéniai termékvezetékekben, ahol különböző italok, folyékony élelmiszerek vagy tisztító oldatok a gyártás során el kell különíteni.
A tejüzemek szigorú ellenőrzést igényelnek a termékszennyeződés és a tisztítási folyamatok tekintetében. A kétüléses szerkezet hatékony megoldást nyújt a tejtermékek és a CIP folyadékok elkülönítésére.
A főzési folyamatok több folyékony közeget és gyakori tisztítási ciklusokat foglalnak magukban. Az AVM Mixproof Valve segíthet a javításban az áramlási útvonalak szétválasztása és az automatizált tisztítási műveletek támogatása.
A gyógyszergyártás magas szintű tisztaságot, folyamatszabályozást és szennyeződésmegelőzést követel meg. A a higiénikus felépítés és a CIP/SIP képesség teszi a szelepet alkalmassá kompatibilis gyógyszerészeti folyamatrendszerekhez.
A biotechnológiai folyamatok gyakran ellenőrzött tápanyagkezelést és szigorú higiéniai feltételeket igényelnek. A dupla ülés a tömítő kialakítás segít fenntartani a szétválasztást a különböző technológiai folyadékok között.
A megfelelő keverésbiztos szelep kiválasztása többet igényel, mint a szelep méretének kiválasztása. A vásárlóknak meg kell erősíteniük a következőket paraméterek AVM-mel:
1. Csővezeték mérete: DN40–DN100
2. Feldolgozási közeg: termék, víz, CIP-oldat vagy más kompatibilis folyadék
3. Üzemi nyomás: maximum 5 bar
4. Működési hőmérséklet: -10°C és +135°C között a tömítésválasztástól függően
5. Tömítés anyaga: EPDM, FKM vagy szilikon
6. Csatlakozási szabvány: Tri-Clamp, Tompahegesztés, Karima vagy Menet
7. Tisztítási módszer: CIP követelmények
8. Sterilizálási követelmények: SIP és névleges sterilizálási hőmérséklet
9. Automatizálási követelmények: intelligens vezérlő és/vagy helyzetérzékelő
10. Anyagkövetelmények: SS316L termékkel érintkező alkatrészek és SS304 termékkel nem érintkező alkatrészek
Ezen paraméterek rendelés előtti megadása segít az AVM-nek a megfelelő szelepkonfiguráció és tömítés ajánlásában megoldást.
| Összehasonlítás | AVM kétüléses keverőszelep | Hagyományos együléses szelepelrendezés |
| Média elválasztás | Dupla független tömítőszerkezet | Több szeleptől és csővezetéktől függ |
| Keresztszennyeződés elleni védelem | A szivárgáskamra szabályozott kisülést biztosít | Nagyobb függőség a szelep elrendezésétől |
| Gyártás + CIP | Támogatja a megfelelő egyidejű műveleteket | Gyakran további elszigetelést igényel |
| Szivárgás észlelése | Légköri szivárgási kamra | A rendszer kialakításától függ |
| Szelep mennyisége | Megfelelő alkalmazások esetén több együléses szelepet is cserélhet | Több szelepre lehet szükség |
| Tisztítás | CIP-kompatibilis higiénikus kialakítás | A szelep egyedi konfigurációjától függ |
| Automatizálás | Opcionális intelligens vezérlő és helyzetérzékelő | A kiválasztott vezérlőrendszertől függ |
| A telepítés bonyolultsága | Leegyszerűsítheti a megfelelő csőelrendezéseket | Több szelepet és csatlakozást igényelhet |
Az AVM a higiénikus folyamatszelep-megoldásokra összpontosít, amelyeket az élelmiszerek, italok, tejtermékek, gyógyszerészeti, sörgyári és biotechnológiai feldolgozó rendszerek.
Az egészségügyi intelligens kétüléses keverőszelep egyesíti az SS316L termékkontaktus konstrukciót, független duplaüléses tömítés, légköri szivárgásérzékelés, CIP/SIP kompatibilitás és opcionális intelligens vezérlés.
Azoknak a vásárlóknak, akik megbízható egészségügyi keverőszelepgyártót és -szállítót keresnek, az AVM szelepet tud biztosítani konfigurációk a csővezeték mérete, csatlakozási típusa, folyamatközeg, tömítőanyag, működési feltételek és automatizálási követelmények.
Az egészségügyi kettősüléses keverőszelep egy higiénikus folyamatszelep, amelyet két különböző technológiai közeg elkülönítésére terveztek ugyanazon a szeleptesten belül. Két független tömítés szivárgáskamrát hoz létre a közeg útvonalai között, hogy csökkentse a keresztszennyeződés veszélye.
Ha az egyik tömítés meghibásodik, a szivárgó közeg belép a közbenső szivárgókamrába, és a tömítésen keresztül távozik. légköri szivárgás kimenet. Ez megakadályozza, hogy a szivárgó közeg közvetlenül az ellenkező folyamatsorba kerüljön és látható jelzést ad egy lehetséges tömítési problémáról.
Igen. A szelepet CIP tisztításra tervezték, lehetővé téve a megfelelő belső áramlási területeket, szelepszárakat és szivárgást a kamra tisztítása a tisztítási folyamat részeként, rutinszerű szétszerelés nélkül.
Igen. A higiénikus kialakítás, az SS316L termékkel érintkező anyag, a CIP/SIP képesség és az opcionális automatizált vezérlés a szelep alkalmas kompatibilis gyógyszeripari feldolgozási alkalmazásokhoz. A teljes rendszert értékelni kell az ügyfél egyedi higiéniai és szabályozási követelményei szerint.
Az AVM EPDM, FKM és szilikon tömítőanyagokat kínál. A megfelelő anyag a folyamat közegétől függ, hőmérséklet, tisztító vegyszerek és sterilizálási feltételek.
A szabványos mérettartomány DN40–DN100. A vevőknek meg kell erősíteniük a szükséges méretet a csővezeték áramlásának megfelelően sebesség, csatlakozási szabvány és folyamatkövetelmények.
A maximális üzemi nyomás legfeljebb 5 bar. A tényleges üzemi nyomást a kiválasztott értéknek megfelelően meg kell erősíteni szelep konfigurációja és alkalmazási feltételei.
Igen. Az AVM opcionális intelligens vezérlőket és helyzetérzékelőket kínál az automatizált folyamatrendszerekkel való integrációhoz és a szelephelyzet figyelése.
Ha a folyamatsornak két különböző közeget kell kezelnie, miközben minimalizálja a keresztszennyeződés kockázatát, az AVM Sanitary Az intelligens kétüléses keverőszelep praktikus megoldást kínál a higiénikus áramlásszigeteléshez.
Küldje el az AVM-nek a csővezeték méretét, a folyamatközeget, az üzemi nyomást, az üzemi hőmérsékletet, a csatlakozás típusát, a tömítést követelmény, CIP/SIP feltételek és automatizálási követelmények. Az AVM segíthet a megfelelő keveredésbiztos szelep kiválasztásában konfiguráció az egészségügyi feldolgozó rendszerhez.
