Ellentétben a leválasztó szelepekkel, amelyek egyszerűen leállítják az anyagáramlást, az AVM egészségügyi Y-típusú elterelő szelep száraz ömlesztett porhoz az áramlási útvonal váltásra, az anyagvisszatartás szabályozására és a szállítási hatékonyságra összpontosít. Áramvonalas belső Az átjáró segít csökkenteni a por felhalmozódását és a nyomásveszteséget, így alkalmas automatizált pneumatikus és gravitációs rendszerre szállítórendszerek.
A belső dugó elfordul, hogy a bemenetet bármelyik kimenettel összekapcsolja. Ez lehetővé teszi a kezelők vagy az automatizált vezérlést rendszer a termelési sorrendnek megfelelően különböző downstream célhelyek kiválasztásához.
Az Y alakú test sima átmenetet biztosít a nyílások között, segítve a porok áthaladását a szelepen anélkül szükségtelen turbulencia vagy éles belső sarkok.

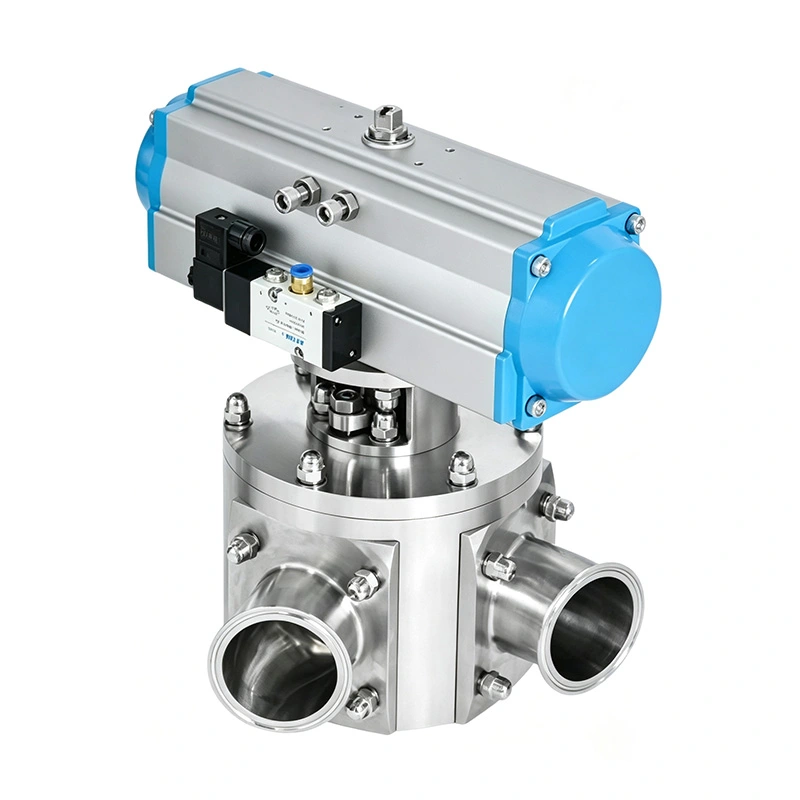

A pneumatikus működtető gyors váltást tesz lehetővé a szállítási útvonalak között, és csatlakoztatható a PLC-alapú gyártáshoz rendszerek. Ezáltal a szelep alkalmas automatizált adagolásra, többsoros szállításra és receptszabályozásra termelés.
Az AVM az anyagjellemzőknek és a folyamatkövetelményeknek megfelelően különböző belső csatornákat kínál.

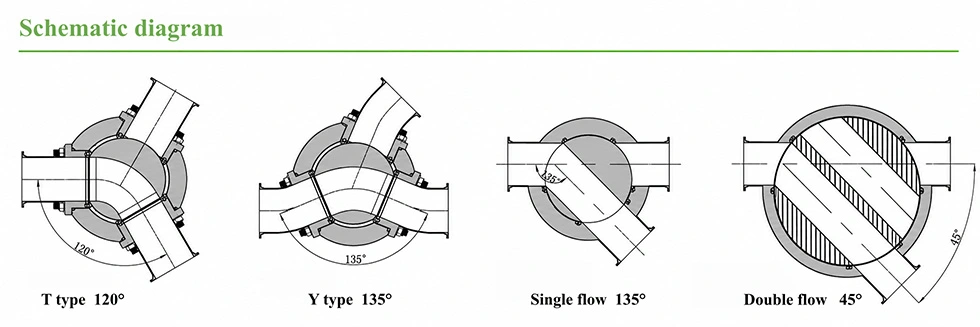

120°-os vagy 135°-os áramlási szöggel kapható, ez a konfiguráció lehetővé teszi, hogy a bemenet kommunikáljon bármelyik kimenettel vagy elszigetelt. Az ívelt belső járat minimalizálja az anyagvisszatartást és a nyomásveszteséget.
Az egycsatornás dugó viszonylag közvetlen áramlási csatornát biztosít, így alkalmas az igényes alkalmazásokhoz egyszerű anyagelterelés és hatékony porátvitel.
A kétcsatornás kialakítás a koptatóbb anyagokhoz készült. Kisebb, körülbelül 30°-os kapcsolási szögekkel vagy 45°-os szögben, a dugót működés közben korlátozottan kell elforgatni.
Erősen koptató hatású termékek esetén a dugót 180°-kal el lehet forgatni a karbantartás során, hogy kihasználhassa a kopatlan felületet. Ezt segít meghosszabbítani az alkatrészek élettartamát és csökkenteni a csere gyakoriságát.
Az elterelő szelepen belüli por felhalmozódása keresztszennyeződést, inkonzisztens kisülést és megnövekedést okozhat tisztítási követelmények.
Az AVM sima belső átmeneteket használ az éles sarkok minimalizálása érdekében, ahol a száraz ömlesztett anyagok összegyűlhetnek. A tervezés segít konzisztensebb szállítási útvonalat tartanak fenn, miközben csökkentik a szükségtelen nyomásveszteséget.
Gyógyszerészeti és élelmiszeripari alkalmazásokhoz a polírozott termékkel érintkező felületek és az FDA-kompatibilis tömítőanyagok elérhető.
Az egészségügyi Y-típusú elvezető szelep száraz ömlesztett porhoz SS304, SS316L, Titanium TA2 vagy Duplex anyagból készülhet 2205, a korróziós, kopási és eljárási követelményektől függően.
Egészségügyi alkalmazásoknál a termékkel érintkező felületek Ra <0,6 μm-t érhetnek el. FDA-kompatibilis PTFE, EPDM, szilikon és FKM tömítőanyagok állnak rendelkezésre.
CIP/SIP-kompatibilis konfigurációk is szállíthatók az egyszerűsített tisztítást és higiéniát igénylő alkalmazásokhoz folyamatvezérlés.
API és HPAPI átvitelhez, porfeltöltéshez, ürítéshez, tárolórendszerekhez és tabletta vagy kapszula gyártásához használják sorok, ahol a különböző folyamatcélokat automatikusan ki kell választani.
Alkalmas grafit, katód és anód anyagokhoz, ahol a nagy értékű porok ellenőrzött irányítása és védelme szükséges fontos.
Használható tejporhoz, liszthez, cukorhoz, élelmiszer-adalékanyagokhoz és tápanyag-összetevőkhöz, amelyeket silók, garatok és feldolgozó berendezések.
A kétcsatornás konfiguráció választható speciális vegyi anyagokhoz és abrazív ömlesztett szilárd anyagokhoz, ahol belső kopás az ellenállás a fő szempont.
| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi Y-típusú eltérítő szelep |
| Névleges méret | 2"–12" (DN50–DN300) |
| Test Anyaga | SS304, SS316L, TA2, Duplex 2205 |
| Felületi kidolgozás | Ra <0,6 μm |
| Áramlási szög | 90°, 120°, 135° |
| Művelet | Pneumatikus működtető |
| Nyomásértékelés | -0,1 MPa és +0,6 MPa között |
| Tömítés anyaga | FDA-kompatibilis PTFE, EPDM, szilikon, FKM |
| Csatlakozás típusa | Tri-Clamp, karima, hegesztés |
| Tisztítás | CIP/SIP-kompatibilis Opcionális |
| Csatlakozási szabványok | DIN, SMS, 3A, ISO, BS |
| Megfontolás | AVM Y-típusú eltérítő szelep | Szabványos leválasztó szelep |
| Fő funkció | Eltereli az anyagot az útvonalak között | Leállítja vagy engedélyezi az áramlást |
| Kivezető utak | Két választható kimenet | Általában egy |
| Automatizált útvonalváltás | Igen | Korlátozott |
| Por szállítás | Optimalizált | Alkalmazásfüggő |
| Áramlási irány szabályozás | Elérhető | Nem az elsődleges funkciója |
| Többsoros gyártás | Alkalmas | További szelepeket igényel |
| Csiszolóanyag opciók | Duplex 2205 / TA2 kapható | A tervezéstől függ |
Egy gyógyszergyártónak egy poráramot kellett átvinnie két különböző feldolgozósorra a szerint gyártási tétel. A korábbi elrendezés több szigetelő szelepet igényelt, ami növelte a darabszámot csatlakozási pontok és tisztítási műveletek.
Az AVM pneumatikus működtetésű Y-típusú elterelő szelepet szállított. Az ügyfél az aktuátort a PLC rendszerbe integrálta így a szállítási célt automatikusan ki lehetett választani. Az ügyfelek visszajelzései az egyszerűbb útvonalra összpontosítottak váltás, kevesebb kézi művelet és egyenletesebb porátvitel a gyártási tételek között.
Egy akkumulátor-anyag-feldolgozóhoz eltérítő szelepre volt szükség a csiszolópor elvezetéséhez két későbbi tároló között rendszerek. Az ügyfél különösen aggódott a belső kopás miatt, mivel a szelep többször is működni fog koptató anyagi körülmények között.
Az AVM a kétcsatornás konfigurációt javasolta kopásálló anyaggal. Az ügyfél kiemelte a megfordítható dugó kialakítás praktikus karbantartási előnyként, mivel a dugót a szervizelés során el lehetett forgatni kevésbé kopott felületet használ, és meghosszabbítja az élettartamot.
Az AVM egészségügyi szelepmegoldások FDA-kompatibilis tömítőanyagokkal és higiénikus kialakításokkal konfigurálhatók GMP-orientált termelés. Az alkalmazható konfigurációk 3-A, CE és ISO 9001 minőséggel is szállíthatók, ill megfelelőségi dokumentációt.
Átirányítja az anyagot egy bemenetről két választható kimenetre, lehetővé téve az automatikus váltást a különböző bemenetek között szállítási vagy feldolgozási útvonalak.
Az egészségügyi Y-típusú elterelő szelep száraz ömlesztett porhoz alkalmas porokhoz, granulátumokhoz, pelletekhez és egyéb szabadon folyó anyagokhoz száraz ömlesztett anyagok. Kopásálló konfigurációk állnak rendelkezésre a kopásálló termékekhez.
Igen. A pneumatikus működtetés lehetővé teszi a szelep integrálását PLC-vel és más automatizált folyamatvezérlő rendszerekkel.
Az SS316L rozsdamentes acélt általában előnyben részesítik a termékkel érintkező alkatrészekhez higiénikus gyógyszerészeti alkalmazásokban.
Igen. CIP/SIP-kompatibilis konfigurációk állnak rendelkezésre a folyamatnak és az egészségügyi követelményeknek megfelelően.
Az FDA-kompatibilis PTFE, EPDM, szilikon és FKM tömítőanyagok a terméktől és működéstől függően választhatók feltételeket.
