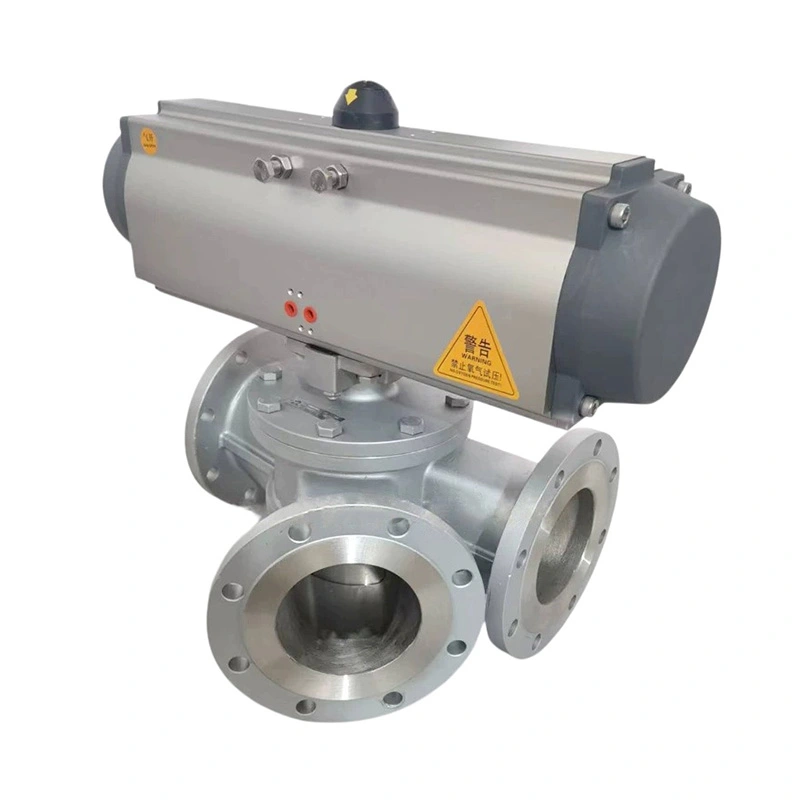

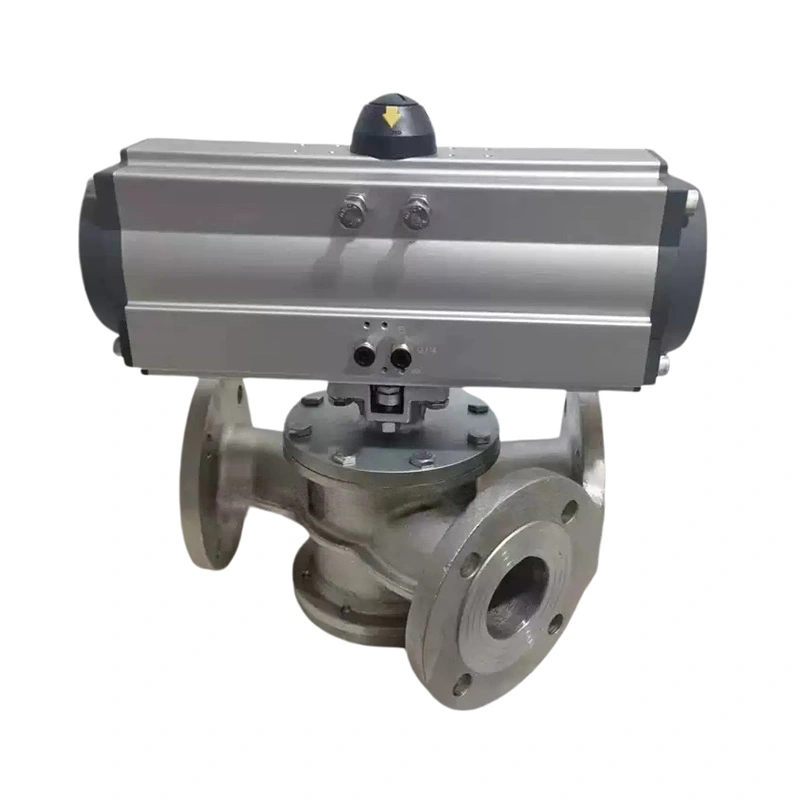

Pneumatikus működtetéssel, helyzetvisszacsatolóval és forgó terelőmechanizmussal az egészségügyi pneumatikus 3-utas terelő A Valve For Powder gyors és megismételhető anyagelosztást biztosít gyógyszer-, élelmiszer-, vegyi-, műanyag- és akkumulátor-anyaghoz és egyéb ömlesztett anyag feldolgozó rendszerek.
Az egészségügyi pneumatikus 3-utas váltószelep porhoz képes az anyagot egy szállítóvezetékről a kettő egyikére irányítani downstream célállomások. Ez a konfiguráció akkor hasznos, ha egy porforrás több garatot, silót, keverők vagy feldolgozó gépek.
Ugyanez az elv konfigurálható az áramlási konvergenciához, lehetővé téve két különböző forrásból származó anyag belépését az egyikbe lefelé irányuló szállítóvezeték.
Ez a rugalmasság csökkenti a több egyedi leválasztó szelep szükségességét, és leegyszerűsíti az automatizált anyagelosztást rendszerek.
A pneumatikus állítómű a belső terelőelemet előre beállított pozíciók között forgatja a felől érkező jelnek megfelelően vezérlő rendszer.
Egy mágnesszelep vezérli az aktuátort, míg a beépített végálláskapcsolók igazolják a szelep aktuális helyzetét. A visszacsatoló jel csatlakoztatható PLC vagy DCS rendszerhez, így a szállítóberendezés csak azután haladhat tovább a szükséges áramlási útvonal megerősítésre került.
Ez különösen hasznos az automatizált adagoláshoz és a recept által vezérelt porátvitelhez.
A forgólemezes kialakítás egyszerű kapcsolási struktúrát biztosít a szokásos por- és granulátumszállításhoz alkalmazások. Kompakt felépítése lehetővé teszi a hatékony integrálást a meglévő folyamatsorokba.
A forgóhenger-konfiguráció eltérő belső áramlási elrendezést biztosít a speciális igényű alkalmazásokhoz kapcsolási szögek vagy anyagáramlási jellemzők.
Mindkét konfiguráció testreszabható a szállítási feltételek, az anyagtulajdonságok és a beépítés szerint követelményeknek.

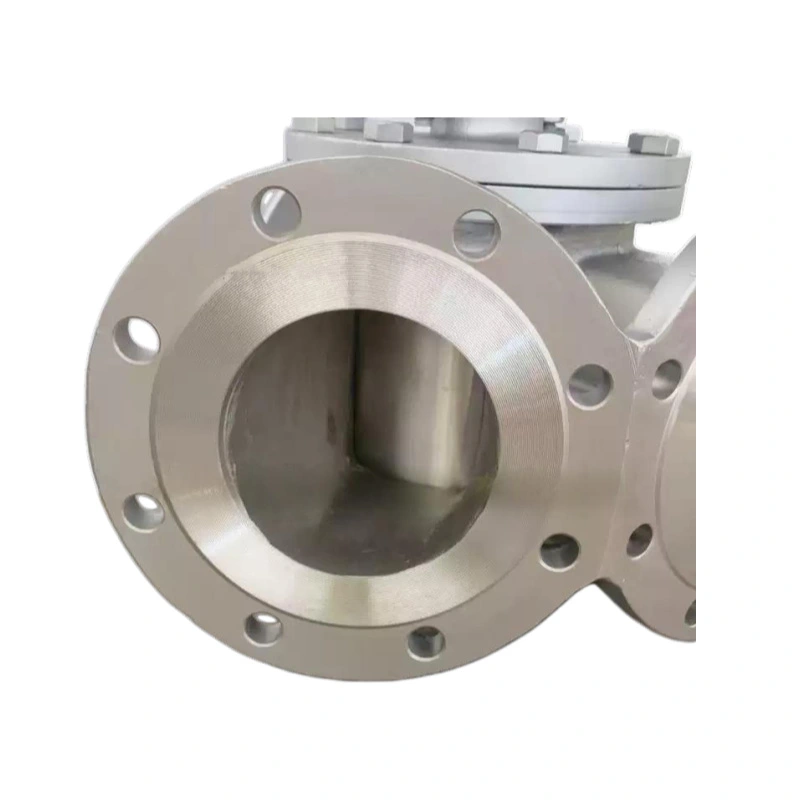

A belső áramlási útvonalat úgy tervezték, hogy csökkentse az éles átmeneteket és a szükségtelen ellenállást az anyag áthaladásakor a szelep.
Ez segít csökkenteni:
Nyomásveszteség, amely támogatja a hatékony pneumatikus szállítást.
Anyagvisszatartás, csökkenti a maradék por mennyiségét a szelepben.
A termék lebomlása, segít megvédeni a törékeny granulátumokat és pelleteket.
Eltömődés veszélye, különösen folyamatos anyagszállítás során.
Szaniter alkalmazásokhoz a belső felületek Ra 0,6 μm (400#) vastagságig kidolgozhatók.
A szabványos konfigurációk 30°-os és 45°-os kapcsolási szöget tartalmaznak, míg az egyedi kimeneti elrendezések lehetnek meghatározott üzemelrendezésekhez igazodva gyártják.
Az egészségügyi pneumatikus 3-utas váltószelep a porhoz ezért beépíthető szállítóvezetékek, garatok, silók és feldolgozó berendezések anélkül, hogy az általános anyagmozgatási rendszerben jelentős változtatásokat kellene végrehajtani.
Az AVM váltószelepet porok, granulátumok, pelletek, pelyhek és por-granulátum keverékek kezelésére tervezték.
A tipikus anyagok közé tartoznak a gyógyszeripari porok és hatóanyagok, liszt, cukor, keményítő, vegyi porok, műanyag pellet, lítium akkumulátor anyagok, ásványok, cement és pernye.
API-k, segédanyagok és gyógyszerporok szállítására szolgál a szállítósorok, tárolóedények és a feldolgozás között berendezéseket, miközben támogatja az automatikus útvonalválasztást.
Alkalmas liszthez, cukorhoz, keményítőhöz, tápanyagokhoz és egyéb száraz ömlesztett anyagokhoz, ahol higiénikus építés és ellenőrzött útvonalra van szükség.
Katód, anód, grafit és más új energiájú anyagok különböző feldolgozási vagy tárolási helyek közötti továbbítására szolgál. pontokat.
Alkalmas műanyag pellet, gyanta és egyéb szemcsés anyagok különböző gyártásba vagy tárolásba történő irányítására rendszerek.
Finomkémiai, cement-, bányászat-, kohászat- és egyéb olyan iparágakban használatos, ahol a száraz ömlesztett termékek megbízható váltása szükséges anyagokat.
| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi pneumatikus 3-utas váltószelep |
| Szelep mérete | DN50–DN300 (2"–12") |
| Üzemi nyomás | 0,15–0,6 MPa |
| Üzemi hőmérséklet | -20°C és +250°C között |
| Terelő típusa | Forgó lemez / forgóhenger |
| Kapcsolási szög | 30° / 45° |
| Alkalmazás | Gravitációs kisülés és pneumatikus szállítás |
| Működtetés | Pneumatikus / kézi / elektromos opcionális |
| Test Anyaga | SS304, SS316L, szénacél (WCB) |
| Kapcsolat | Karimás |
| Karima szabványok | ANSI B16.5 Class 150, GB, DIN |
| Megfelelő adathordozó | Porok, granulátumok, pelletek, pelyhek, por-granulátum keverékek |
| Termék Kapcsolat Befejezés | Ra 0,6 μm-ig |
Automatizált gyártósoroknál a szelep pneumatikus működtetővel, mágnesszeleppel, pozícióval is felszerelhető kijelző, közelségérzékelők és PLC/DCS vezérlés integráció. Bizonyos környezetekhez az AVM is tud tükörfényes egészségügyi felületek, gyógyszerészeti minőségű konfigurációk, nagynyomású tömítés és robbanásbiztos működtető csomagok.
Egy gyógyszergyártónak egy poráramot kellett átvinnie két feldolgozósor között különböző gyártási receptek. A kézi váltás további kezelői bevonást eredményezett és növelte a lehetőséget rossz szállítási útvonal kiválasztása miatt.
Az AVM egy pneumatikus 3-utas váltószelepet szállított mágnesszelep vezérléssel és helyzet-visszajelzéssel. A szelep integrálva volt az ügyfél PLC-jével, hogy a szállítási útvonal automatikusan kiválasztható legyen. A vásárlói visszajelzések összpontosítottak a következetesebb útvonalváltás, a szelephelyzet megerősítése a szállítás előtt és a kézi beavatkozás csökkentése.
Egy újenergia-anyaggyártónak egy szállítósorra volt szüksége a szárazelemek különböző tárolási helyeinek ellátásához anyagokat. Az ügyfél aggódott amiatt, hogy a kapcsolószelepben lévő pormaradványok befolyásolják a következő tételeket.
Az AVM a szelepet áramvonalas belső járattal és egészségügyi felületkezeléssel konfigurálta. A telepítés után a Az ügyfél kiemelte az alacsonyabb anyagvisszatartást, a zökkenőmentesebb váltást a célállomások között és a könnyebb tisztítást anyagcsere.
| Követelmény | AVM 3-utas váltószelep | Szabványos elzárószelep |
| Áramlási irány | Több útvonal | Általában egy útvonal |
| Automatikus váltás | Igen | Főleg az elszigeteltség |
| Pozíció visszajelzés | Elérhető | Konfiguráció függő |
| PLC integráció | Támogatott | Konfiguráció függő |
| Por útválasztás | Kifejezetten tervezett | Nem elsődleges funkció |
| Többsoros szállítás | Alkalmas | Több szelepet igényel |
| Pneumatikus működés | Elérhető | Típustól függően elérhető |
Az egészségügyi pneumatikus 3-utas váltószelep a porhoz az anyag automatikus átirányítására szolgál szállítási útvonalak. Konfigurálható egy bemenetként/két kimenetként vagy két bemenetként/egy kimenetként.
Igen. Az SS316L szaniter konstrukció és polírozott termékkel érintkező felületek kiválaszthatók gyógyszerészeti és egyéb célokra higiéniai alkalmazások.
Igen. A pneumatikus működtetés, a mágnesszelep vezérlés és a helyzet-visszacsatolás integrálható a PLC/DCS rendszerekkel.
Alkalmas porokhoz, granulátumokhoz, pelletekhez, pelyhekhez és por-granulátum keverékekhez, beleértve a gyógyszeripari porokat, élelmiszer-összetevők, műanyag pellet és akkumulátor anyagok.
Különböző belső terelőszerkezeteket használnak, hogy megfeleljenek a különböző áramlási jellemzőknek, kapcsolási szögeknek és anyagmozgatási követelmények. Az AVM a szállítórendszernek megfelelő konfigurációt tud ajánlani.
Igen. A karima szabványok, a kimeneti elrendezések és a kapcsolási szögek az ügyfél igényei szerint konfigurálhatók elrendezési és felszerelési követelmények közvetítése.
