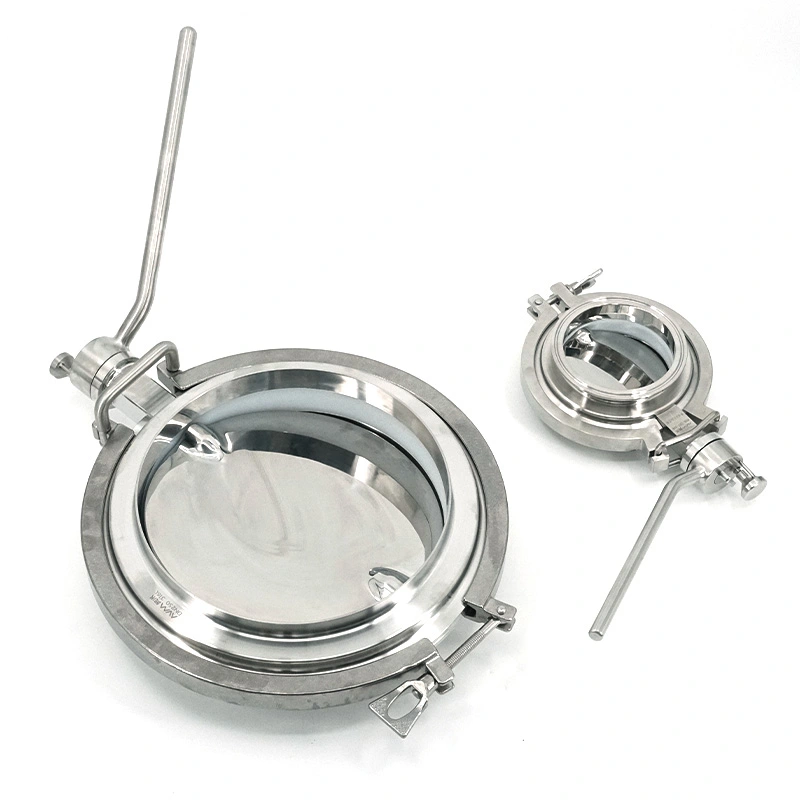

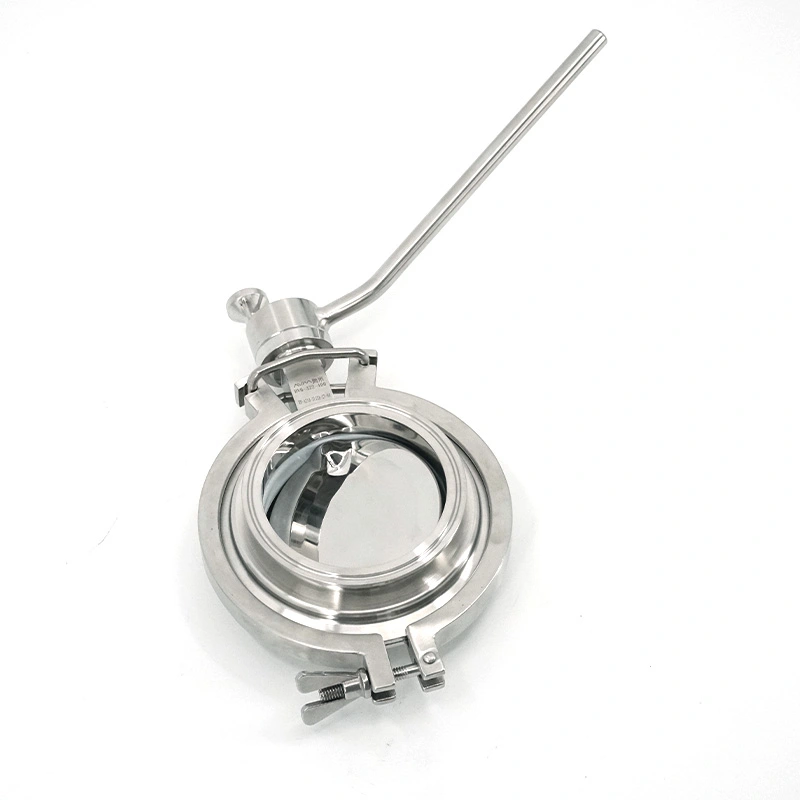

Az AVM szaniter rozsdamentes acél por dokkoló pillangószelepet olyan porkezelő vonalakhoz tervezték, ahol megbízható berendezések csatlakoztatása, higiénikus feldolgozása és gyakori tisztítása szükséges. Ellentétben az általános célú pillangóval szelepek, kifejezetten a silók, garatok, tartályok, adagolók, szállítószalagok közötti porátadási pontokhoz fejlesztették ki, és egyéb feldolgozó berendezések.

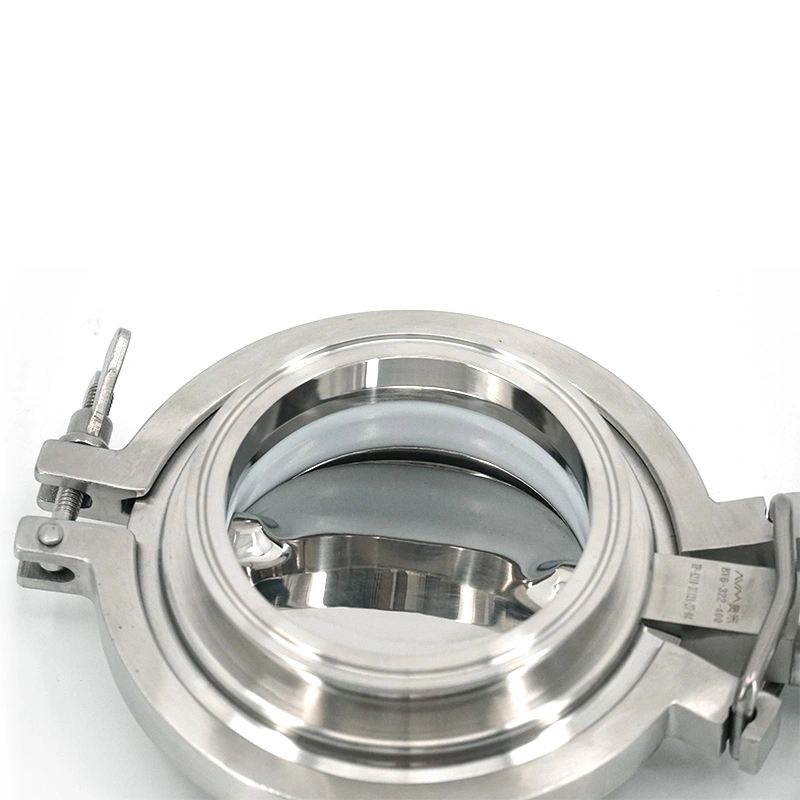

A szelep egészségügyi rozsdamentes acél konstrukciót használ, sima, termékkel érintkező felületekkel és rugalmas tömítéssel opciók. Tri-Clamp csatlakozása kényelmes felszerelést és eltávolítást tesz lehetővé, míg a kompakt belső szerkezet segít csökkenteni a por visszatartását. Ezek a tulajdonságok alkalmassá teszik gyógyszerészeti, élelmiszeripari, táplálkozási és válogatott kémiai porfeldolgozó rendszerek.
A porfeldolgozó berendezéseknek többet kell kezelniük az egyszerű áramlási leválasztásnál. Finom por maradhat a belső felületen felületekre, csatlakozási résekbe kerüljön, vagy tisztítási nehézségeket okozzon a gyártás után. Gyakori termékcsere növelheti az állásidőt is, ha a szelepeket nehéz eltávolítani vagy ellenőrizni.
Az AVM egészségügyi rozsdamentes acél por dokkoló pillangószelep megfelel ezeknek a követelményeknek egy kompakt szaniter szerkezet, polírozott termékkel érintkező felületek és levehető csatlakozási kialakítás. A konfiguráció lehet a por jellemzői, a tisztítási módszer, a csővezeték mérete és a higiéniai követelményei szerint választva gyártási folyamat.
A termékkel érintkező alkatrészek SS316L rozsdamentes acélból készülnek, biztosítva a korrózióállóságot és a megfelelő anyagbázis a gyógyszerészeti, élelmiszeripari és táplálkozási feldolgozáshoz. Az SS304 elérhető a termékkel nem érintkező alkatrészeket, ahol szükséges.
A termékkel érintkező felület Ra <0,4 μm-re van kidolgozva. A sima felület csökkenti azokat a területeket, ahol por maradhat csatlakoztatva van, és támogatja a rutinszerű tisztítási és ellenőrzési eljárásokat.
A szilikon, EPDM és FKM tömítőanyagok a folyamat körülményei szerint választhatók. FDA-kompatibilis tömítés osztályok állnak rendelkezésre az alkalmazható gyógyszerészeti és élelmiszer-feldolgozási alkalmazásokhoz.
Tri-Clamp és karimás csatlakozási lehetőségek állnak rendelkezésre. A csatlakozási szabványok DIN szerint konfigurálhatók, ISO 1127, BS4825, ISO és SMS követelmények, amelyek lehetővé teszik a szelep beépítését különböző szaniterekbe csővezetékrendszerek.
A tisztítási követelmények különösen fontosak a porfeldolgozásnál, mert a maradékanyag befolyásolhatja a következőt gyártási tétel. A szelep egyszerű belső szerkezete segít csökkenteni a potenciális felhalmozódási pontokat, míg a A levehető csatlakozás lehetővé teszi a kezelő számára, hogy szükség esetén hozzáférjen a szelephez ellenőrzés és tisztítás céljából.
A teljes csővezeték konfigurációtól függően a szelep támogatja a CIP, SIP vagy kézi tisztítási eljárásokat. A kiválasztott tisztítási módnak meg kell felelnie a por tulajdonságainak, a tisztítóközegnek, a hőmérsékletnek és az alkalmazás érvényesítési követelményei.
A gyakori termékcserével rendelkező gyártósoroknál a gyors eltávolítás a berendezésekhez szükséges időt is lerövidítheti ellenőrzés és tisztítás, ami segít csökkenteni a szükségtelen termelési megszakításokat.
A szelep beépíthető a portároló és feldolgozó berendezések közé, beleértve a silókat, garatokat, tartályokat, adagolók és szállítószalagok. A beépítési helyzetnek elegendő hozzáférést kell biztosítania az üzemeltetéshez, ellenőrzéshez és takarítás.
Anyagtulajdonságok, például részecskeméret, folyóképesség, nedvességtartalom, koptatóképesség és tapadási hajlam figyelembe kell venni a szelep konfigurációjának és tömítőanyagának kiválasztásakor.
A szükséges tisztítási folyamatot a telepítés előtt meg kell erősíteni. CIP, SIP és kézi tisztítás szükséges lehet különböző csővezeték-elrendezések és működési feltételek.
A csatlakozás típusának és méretszabványának meg kell egyeznie a meglévő csővezetékkel és a szomszédos berendezésekkel. Az AVM biztosítja többféle csatlakozási lehetőség az egészségügyi feldolgozórendszerekkel való integráció egyszerűsítésére.
| Specifikáció | Részletek |
| Méret | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Termék-Kapcsolattartó anyag | SS316L |
| Nem termék-kapcsolattartó anyag | SS304 |
| Felületi kidolgozás | Ra <0,4 μm |
| Művelet | Kézikönyv |
| Tömítés anyaga | Szilikon, EPDM, FKM |
| FDA-kompatibilis tömítések | Elérhető |
| Kapcsolat befejezése | Tri-Clamp, karima |
| Csatlakozási szabványok | DIN, ISO 1127, BS4825, ISO, SMS |
A szelep használható porfeltöltésre, ürítésre, közbenső anyagszállításra, granulálásra, valamint tabletta ill kapszula gyártás. Szaniter felépítése és kivehető csatlakozása alkalmas a gyakori folyamatokhoz takarítás és termékcsere.
Alkalmas tejpor, liszt, keményítő, tápanyagok és élelmiszer-adalékanyagok kezelésére. Rozsdamentes acél a konstrukció, a sima termékkel érintkező felületek és az FDA-kompatibilis tömítési lehetőségek támogatják a higiénikus feldolgozást követelményeknek.
A szelep beépíthető a táplálék-kiegészítők és egyéb száraz összetevők szállítására használt porszállító rendszerekbe ahol fontos az anyagtisztaság és a tisztítási hatékonyság.
A szelep porátadási és szigetelési pontokon használható kiválasztott vegyi feldolgozó rendszerekben. Anyaga és A tömítés kiválasztását a kémiai tulajdonságoknak és az üzemi feltételeknek megfelelően meg kell erősíteni.
A porfeldolgozó sor szelepének kiválasztásakor a vásárlóknak a névleges csővezeték-átmérőnél többet kell figyelembe venniük. A por jellemzői, szükséges tisztítási eljárás, csatlakozási szabvány, tömítés kompatibilitás, és elérhető a telepítési helyet együtt kell értékelni.
Gyógyszerészeti és élelmiszeripari alkalmazásokhoz az SS316L termékkel érintkező konstrukció és az FDA-kompatibilis tömítőanyagok megfelelő lehetőségeket, ahol a higiéniai követelmények érvényesek. Nagyobb porátviteli vonalak esetén a rendelkezésre álló DN100-tól DN300-ig sorozat többféle méretezési lehetőséget kínál.
A gyakori szétszerelést igénylő rendszerek esetében a Tri-Clamp konfiguráció leegyszerűsíti a hozzáférést és csökkenti az időt rutinszerű tisztításhoz és ellenőrzéshez szükséges.
| Kulcsfontosságú szempont | AVM por dokkoló pillangószelep | Szabványos pillangószelep |
| Fő alkalmazás | Pordokkolás és egészségügyi transzfer | Általános áramlási szigetelés |
| Kapcsolat | Gyors Tri-Clamp / karima | A tervezéstől függ |
| Építés | SS304 / SS316L szaniter kialakítás | Különféle anyagok |
| Felületi kidolgozás | Ra <0,4 μm | Terméktől függ |
| Tisztítás | Gyors szétszerelés, CIP/SIP/kézi tisztítás | Szerkezettől függ |
| Por visszatartás | Úgy tervezték, hogy minimalizálja a felhalmozódást | Nincs kifejezetten optimalizálva |
| Egészségügyi alkalmazás | Gyógyszerészeti, élelmiszeripari, táplálkozási | Általános ipari alkalmazások |
Az AVM szaniter-feldolgozó alkatrészeket gyárt ellenőrzött minőségi eljárások szerint. Az alkalmazandó termék sorozatot támogatják az ISO 9001, a CE és az FDA-val kapcsolatos megfelelőségi követelmények.
Gyógyszerészeti és élelmiszeripari alkalmazásokhoz a szelep SS316L termékkel érintkező részekkel szállítható, polírozott felületek és FDA-kompatibilis tömítőanyagok. Anyagbizonyítványok és kapcsolódó dokumentáció lehet a projekt követelményeinek megfelelően biztosított.
Egy gyógyszerészeti ügyfélnek szüksége volt egy szelepre a porkezelő rendszer alá, amely gyakran eltávolítható takarítás. Az ügyfél az AVM dokkoló pillangószelepet választotta, mert a Tri-Clamp csatlakozás lehetővé tette a gyorsaságot szétszerelés, míg a sima belső felület egyszerűsítette a pormaradványok eltávolítását a tisztítás során.
Egy élelmiszer-feldolgozó ügyfél használta a szelepet a porkezelő berendezés csatlakoztatására a tejpor és az összetevők során transzfer. A fő követelmények a pormentesség, a higiénikus felületek és a gyakori használat során megbízható tömítés volt termelésváltások.
A rendszeres ellenőrzést igénylő porfeldolgozó sornál a megrendelő nagyra értékelte az egyszerű szerkezetet és a gyors hozzáférést tervezés. A kezelők hatékonyan leválaszthatják a szelepet ellenőrzés és tisztítás céljából, ezzel csökkentve a karbantartást megszakítás.
A rutinszerű karbantartás során a tömítőelemekre, a pillangótárcsára, a csatlakozási felületekre és a termékkel való érintkezésre kell összpontosítani területeken. Az üzemeltetőknek ellenőrizniük kell a tömítések kopását, az anyag felhalmozódását, a felületi sérüléseket vagy a rendellenes szivárgást a az üzem karbantartási ütemterve.
Tisztítás után a szelepet ellenőrizni kell, mielőtt visszahelyezné a gyártásba. A tömítő alkatrészeknek kell lenniük ki kell cserélni, ha állapotuk már nem felel meg az előírt tömítési teljesítménynek. A csereintervallum attól függ működési gyakoriság, tisztítási körülmények, hőmérséklet és anyagkompatibilitás.
Az egészségügyi rozsdamentes acél por dokkoló pillangószelepet főként porátvitelre, szigetelésre és berendezések csatlakoztatása gyógyszerészeti, élelmiszeripari, táplálkozási és kiválasztott vegyi feldolgozó rendszerekben.
Igen. A szelep SS316L termékkel érintkező alkatrészeket, egészségügyi felületkezelést és FDA-kompatibilis tömítési lehetőségeket használ vonatkozó gyógyszeripari feldolgozási követelményekhez.
Az AVM szilikon, EPDM és FKM tömítési lehetőségeket kínál. A megfelelő anyagot a szerint kell kiválasztani termék, hőmérséklet, tisztítószerek és működési feltételek.
Igen. Az egészségügyi szerkezet a teljes rendszerkonfigurációtól függően támogatja a CIP, SIP vagy kézi tisztítást és a folyamat követelményei.
A szelep Tri-Clamp és karimás csatlakozásokkal kapható. A csatlakozási szabványok közé tartozik a DIN, ISO 1127, BS4825, ISO és SMS.
A választható méretek közé tartozik a DN100, DN150, DN200, DN250 és DN300, amelyek a 4", 6", 8", 10" és 12"-es méreteknek felelnek meg.
A vásárlóknak meg kell erősíteniük a szükséges szelepméretet, a por jellemzőit, a csatlakozási szabványt, a tömítőanyagot, a tisztítási módszert, az üzemeltetési feltételeket és a termékkel érintkező anyagokra vonatkozó követelményeket rendelés előtt.
