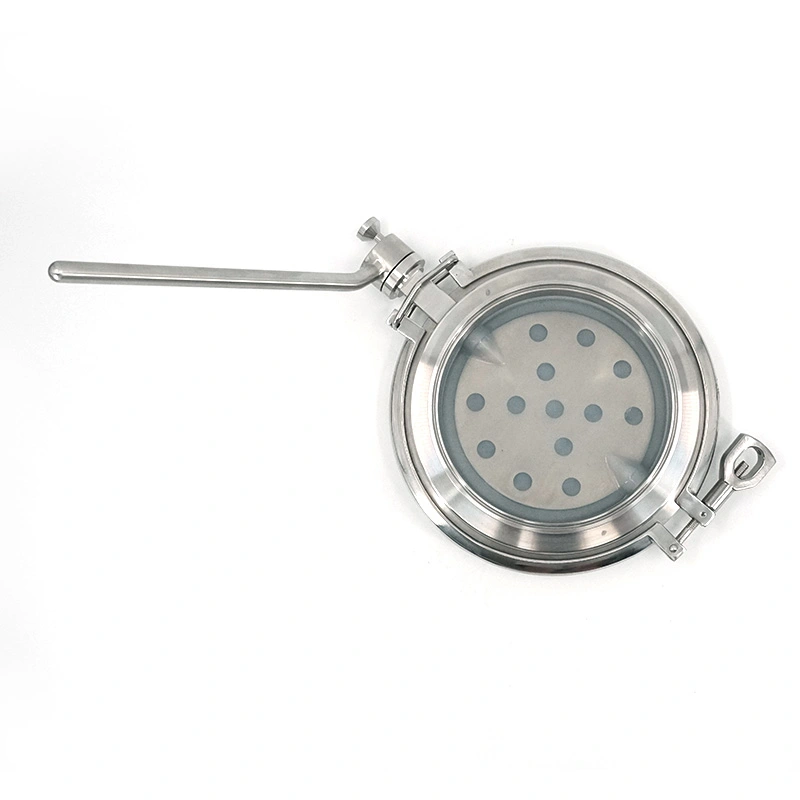

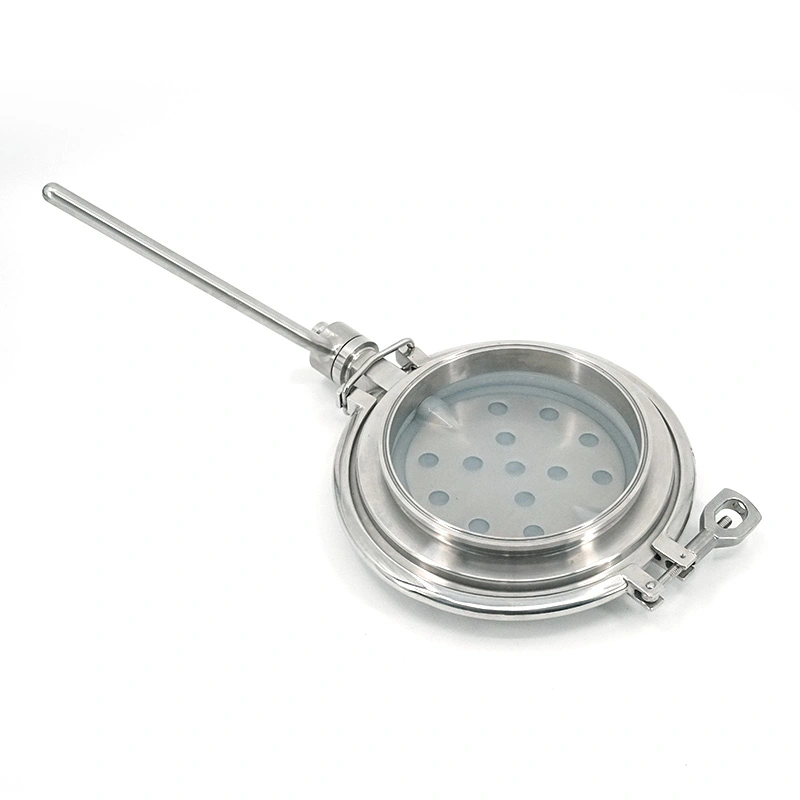

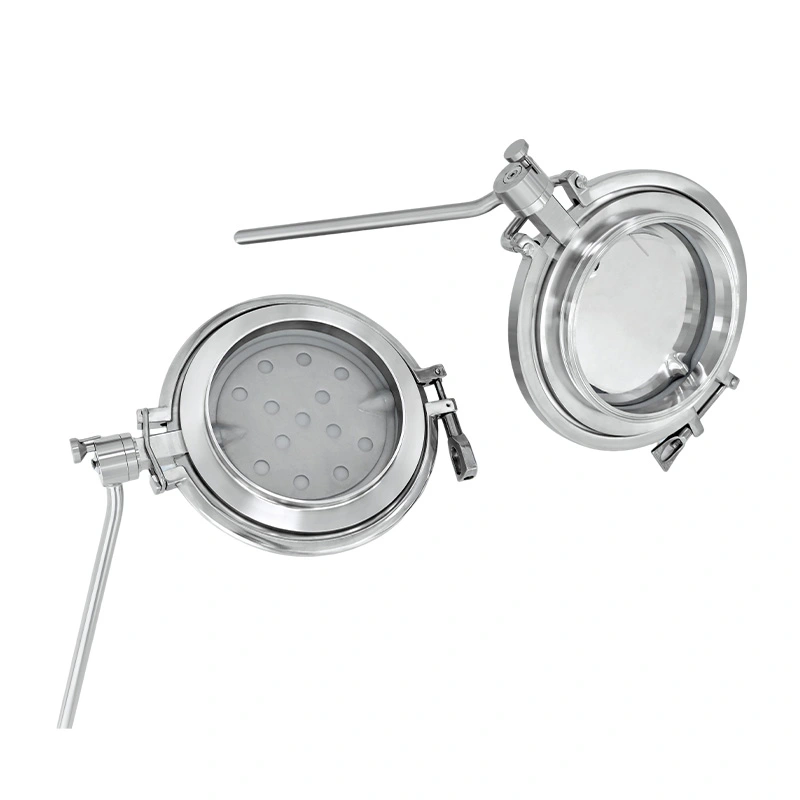

A tablettakezeléshez használható egészségügyi pillangószelep beépíthető tablettaprések, bevonógépek, IBC-k, garatok, vákuumos szállítórendszerek és csomagolóberendezések, amelyek szabályozott termékkiürítést biztosítanak karbantartás közben higiénikus folyamatfeltételek.
A tabletták érzékenyebbek az ütésekre és a kopásra, mint a hagyományos porok vagy granulátumok. Túlzott hatás alatt a kisülés széltörést, tabletta töredezettségét, a bevonat károsodását és további finomságokat okozhat, ami mindkét terméket érinti minőség és termelési hozam.
Az AVM optimalizálja a szelepszerkezetet, és opcionális szilikon bevonatú lemezfelületeket biztosít a lágyabb érintkezés érdekében interfész a tabletta kiürítése közben. Ez a konfiguráció különösen alkalmas bevont tablettákhoz és egyéb termékekhez ahol fontos a felület integritása.
Az egészségügyi pillangószelep a tablettakezeléshez támogatja a szabályozott átvitelt mind a kötegelt, mind a folyamatos átvitelt gyógyszergyártás.

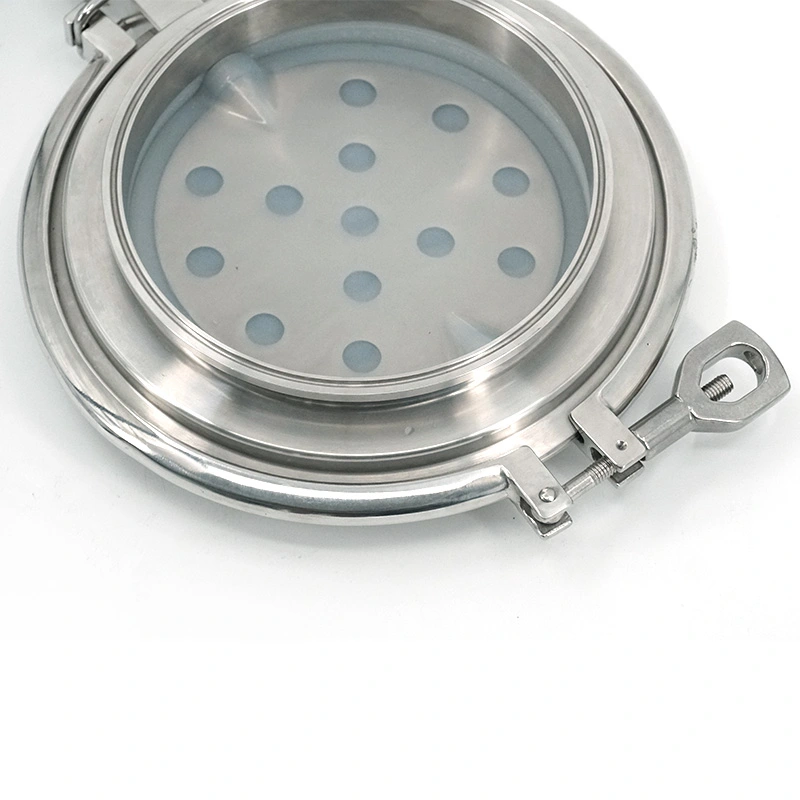

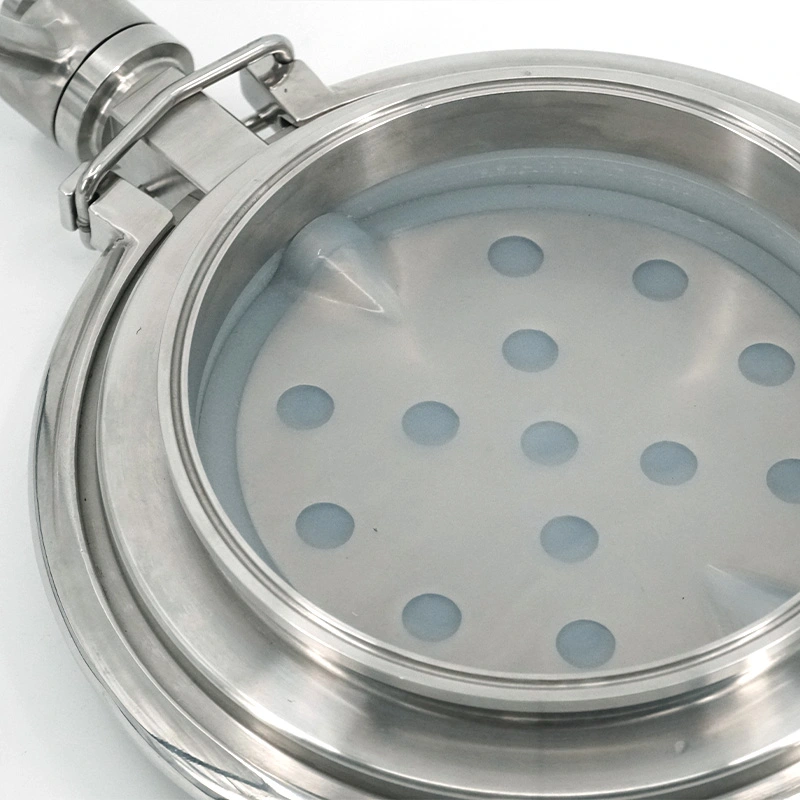

A lemez felszerelhető szilikon bevonattal, hogy csökkentse a fémlemez és a gyógyszer közötti közvetlen érintkezést termékek. Ez különösen hasznos bevonatos tabletták vagy viszonylag törékeny felületű termékek kezelésekor.
A puhább tárcsafelület segít csökkenteni a szükségtelen súrlódást és ütést a termék kisülése során, így jobban támaszt a tabletta integritását és a túlzott por vagy törött részecskék csökkentését.
A lemezbevonat testreszabható a tabletta típusának, a termék jellemzőinek és a működési követelményeknek megfelelően, lehetővé teszi a szelep különböző gyógyszerészeti eljárásokhoz való hozzáigazítását.
Az egészségügyi pillangószelep a tablettakezeléshez szigetelési és átviteli pontként szolgálhat több között gyógyszerészeti feldolgozási szakaszok.
A tablettaprés alá szerelt szelep vezérli a kompressziós berendezésből a gyűjtőtölcsérbe történő ürítést, szemetes vagy transzfer konténer.
A bevont tabletta előállításához a szelep szabályozott ürítést biztosít, miközben segít megvédeni a bevonat felületét az átadás során.
A szelep az IBC dokkoló- és ürítési pontjaira szerelhető fel a tartályok elkülönítésére és a termék mozgásának szabályozására feldolgozási szakaszok között.
Gyógyszerészeti vákuumos szállítórendszereknél a szelep szabályozott szigetelési pontot biztosít a szállítóberendezések között berendezések és feldolgozó berendezések.
A szelep elhelyezhető a töltő- és csomagolóberendezés előtt a termék kiürülésének szabályozására és a termék elkülönítésére szükség esetén az upstream folyamatot.
A táblagépek kezelésére szolgáló egészségügyi pillangószelep SS316L-t használ a termékkel érintkező alkatrészekhez és SS304-et a termékkel nem érintkező alkatrészek. A termékkel érintkező felületek Ra <0,4 μm-t érhetnek el, csökkentve a területeket, ahol gyógyszerészeti anyag felhalmozódhat.
Szilikon, EPDM és FKM tömítőanyagok állnak rendelkezésre, FDA-kompatibilis minőségekkel. gyógyszerészeti alkalmazások.
Az egészségügyi konstrukció támogatja a gyógyszergyártás tisztítási követelményeit és segíti a karbantartást következetes termék-érintkezési feltételek a gyártási tételek között.
| Specifikáció | Részletek |
| Alkalmazás | Tabletta, kapszula, pellet, granulátum |
| Méret | DN100–DN300 / 4"–12" |
| Termék-Kapcsolattartó anyag | SS316L |
| Nem termék-kapcsolattartó anyag | SS304 |
| Lemez bélés | Szilikon, FKM |
| Tömítés anyaga | Szilikon, EPDM, FKM |
| Felületi kidolgozás | Ra <0,4 μm |
| Művelet | Kézikönyv |
| Kapcsolat | Tri-Clamp, karima |
| Szabványok | DIN, ISO 1127, BS4825, ISO, SMS |
| FDA-kompatibilis tömítések | Elérhető |
| Megfontolás | AVM táblagépkezelő szelep | Általános egészségügyi pillangószelep |
| Fő anyag | Tabletták és kapszulák | Általános egészségügyi közeg |
| Termékvédelem | A tabletta hatásának csökkentésére összpontosít | Általános áramlásszabályozás |
| Lemez opció | Szilikon bevonatú lemez kapható | Általában szabványos lemez |
| Alkalmazás | Tablettaprés, bevonat, IBC, szállítás | Általános folyamatleválasztás |
| Felületi kidolgozás | Ra <0,4 μm | Konfigurációtól függ |
| Gyógyszerészeti integráció | Tabletkezelő rendszerekhez tervezték | Általános egészségügyi alkalmazások |
Egy gyógyszergyártónak át kellett vinnie a préselt tablettákat a tablettaprésből egy gyűjtőrendszerbe, miközben a törött tabletták és a túlzott finomságok csökkentése a kiürítés során. Az ügyfél az AVM szelepet a szilikon bevonatú lemez, mert a termék védelme fontosabb volt, mint az egyszerű áramlási szigetelés elérése.
Az üzemelés során az ügyfél három pontra összpontosított: sima tablettaürítés, tablettaélek védelme és megbízható szigetelés, amikor a későbbi berendezések karbantartást igényelnek. A szelep szabályozott átvitelt biztosított pont a tablettaprés és a gyűjtőberendezés között, a szükséges higiéniai feltételek fenntartása mellett.
A bevont tabletta gyártósorán a vásárlónak el kellett kerülnie a felesleges érintkezést, amely károsíthatja a bevonatot kiürítés közben. A szilikon bevonatú tárcsa lágyabb érintkezési felületet biztosított, míg a rozsdamentes acél szaniter építési támogatott tisztítás a gyártási tételek között.
Az ügyfelek visszajelzései kifejezetten a szelep működése közbeni bevonatkárosodás miatti aggodalom csökkentésére és a könnyebbségre összpontosítottak a meglévő átviteli vezetékkel való integráció, ahelyett, hogy egyszerűen a szelepet hagyományos be-/kikapcsolóként értékelné készüléket.
Az AVM ISO 9001-en alapuló minőségirányítási rendszert tart fenn, és a megfelelő termékeket 3A szaniterrel látja el. Szabványok, CE és FDA megfelelőség.
Gyógyszerészeti alkalmazásokhoz a szelep FDA-kompatibilis tömítőanyagokkal és higiénikusan konfigurálható rozsdamentes acél termékekkel érintkező felületek a GMP-orientált gyártási környezetek támogatására.
A vonatkozó anyagok és megfelelőségi dokumentáció a projekt követelményeinek megfelelően biztosítható.
Kifejezetten a tabletták és kapszulák kezeléséhez tervezték, figyelembe véve a termék hatását, kopását és bevonatvédelem. A törékeny vagy bevont tablettákat érintő alkalmazásokhoz szilikon bevonatú lemez áll rendelkezésre.
Igen. A szilikon bevonat elérhető a tabletta kisülési alkalmazásokhoz, és a konfiguráció megbeszélhető a terméknek és a működési feltételeknek megfelelően.
Igen. A szelep bevonatos tabletta átvitelre alkalmas, a puhább szilikon bevonatú tárcsa pedig segíthet csökkenteni szükségtelen érintkezés a tabletta felületével.
Tipikus helyszínek: tablettaprések, bevonógépek, IBC dokkolóállomások, gyűjtőgaratok, vákuum szállítórendszerek és csomagolósorok.
Az SS316L a termékkel érintkező alkatrészekhez, míg az SS304 a termékkel nem érintkező alkatrészekhez érhető el.
A szabványos átfutási idő mérettől, konfigurációtól és mennyiségtől függően 2-4 hét.
