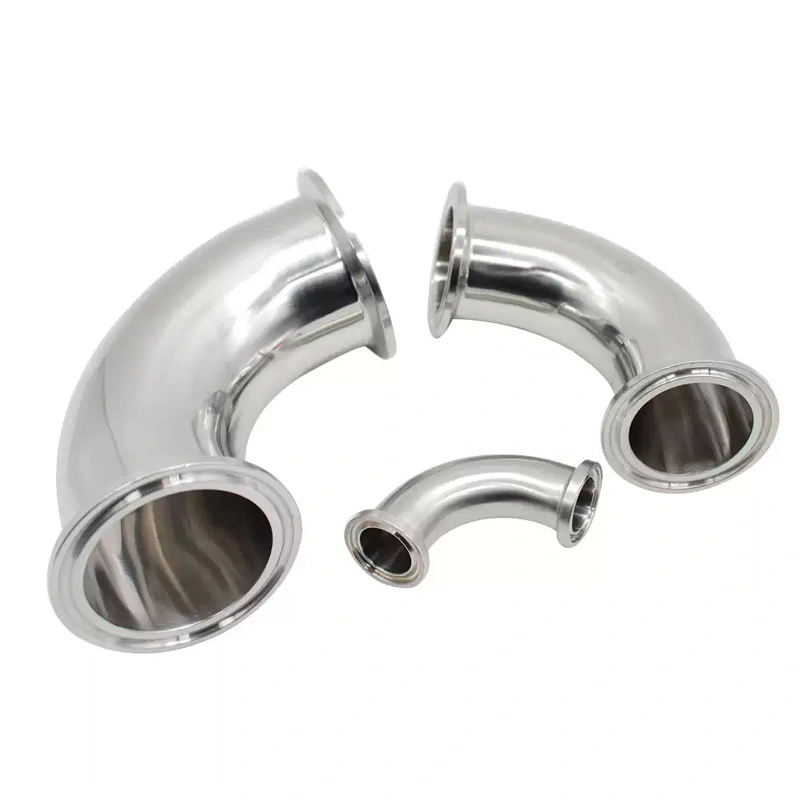

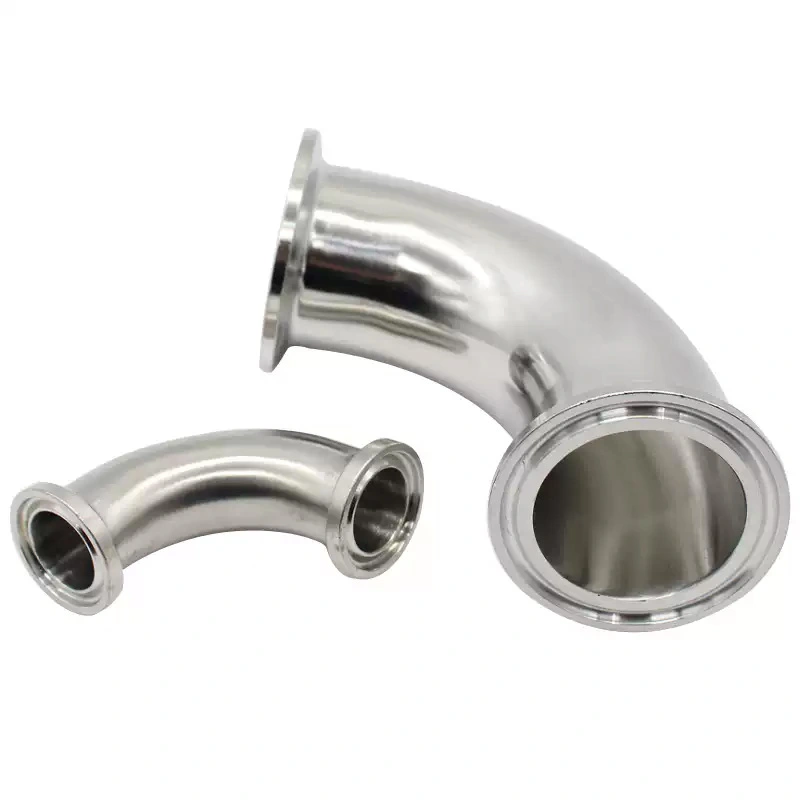

A DIN 11852 higiénikus szerelvényeken és a DIN 11850 csősorozaton alapuló higiénikus rozsdamentes acél DIN könyök és cső termékcsalád lefedi a 45°-os könyököket, a 90°-os könyököket és a 180°-os visszatérő íveket, tompahegesztéssel, DIN bilinccsel és DIN menetes csatlakozással opciók. A sima belső furat segít csökkenteni a termék felhalmozódását, és támogatja a hatékony tisztítást és vízelvezetést rutin folyamat közben.
A magasabb felületi tisztaságot igénylő rendszerek esetében elérhető az elektropolírozás a belső felületi minőség elérése érdekében Ra ≤ 0,4 μm. A szerelvények CIP/SIP-kompatibilis csőrendszerekbe is beépíthetők a a teljes folyamattelepítés követelményei.
Az AVM higiénikus könyök- és csőcsalád követi a DIN méretkövetelményeket, hogy támogassa a következetes telepítést kompatibilis szaniter csőelemek. A DIN 11852 idomok összeilleszthetők a DIN 11850 csősorozattal, ezzel segítve a vásárlókat egyszerűsítse az alkatrészek kiválasztását a szaniter folyamatok csővezetékeinek tervezésekor vagy bővítésekor.
A SUS304 / 1.4301 általános egészségügyi alkalmazásokhoz alkalmas, ahol jó korrózióállóság és mechanikai teljesítményre van szükség. A SUS316L / 1.4404 nagyobb korrózióállóságot biztosít, és jobban megfelel gyógyszerészeti, biotechnológiai, nagy tisztaságú és vegyszerigényes folyamatkörnyezetekben.
A különböző csőelrendezések eltérő szerelvénykonfigurációt igényelnek. Az AVM 45°-os könyököket biztosít a fokozatos irányításhoz változtatások, 90°-os könyökök a szabványos derékszögű elvezetéshez és 180°-os visszatérő ívek a kompakt U-alakú csővezetékekhez megállapodásokat.
A csatlakozási lehetőségek közé tartozik a tompahegesztés, a DIN bilincs és a DIN menetes csatlakozások, amelyek lehetővé teszik a szerelvények kiválasztását a telepítési módnak, a karbantartási követelményeknek és a meglévő csővezeték-konfigurációnak megfelelően.
A szaniter szerelvény belső felületének állapota közvetlenül befolyásolja a tisztítás hatékonyságát és a termékmegtartást. AVM A higiénikus rozsdamentes acél DIN könyök és cső sima belső furatot használ a felületi egyenetlenségek minimalizálása érdekében folyamatközeg felhalmozódhat.
A szabványos felületi minőség Ra ≤ 0,8 μm, míg az elektropolírozás Ra ≤ 0,4 μm belső felületkezelést biztosít, ha simább felületre van szükség.
Az alacsony holtterű konstrukció megkönnyíti a tisztítást és a vízelvezetést, és folyamatrendszerekben is használható CIP és SIP eljárásokat tartalmaz. A tényleges tisztítási és sterilizálási körülményeket ennek megfelelően kell értékelni a teljes csőrendszerhez és a folyamatközeghez.
| Tétel | Specifikáció |
| Termék típusa | Higiénikus rozsdamentes acél DIN könyök és cső |
| Szabványos felszerelés | DIN 11852 |
| Tube Standard | DIN 11850 |
| Anyag | SUS304 / 1.4301, SUS316L / 1.4404 |
| Elérhető szögek | 45°, 90°, 180° |
| Hajlítási sugár | 1,5D hosszú sugár |
| Csatlakozási típusok | Tompahegesztés, DIN bilincs, DIN menetes csatlakozás |
| Cső mérete | DN10 – DN200 |
| Szabványos felületkezelés | Ra ≤ 0,8 μm |
| Elektropolírozott felület | Ra ≤ 0,4 μm Nem kötelező |
| Belső tervezés | Sima belső furat |
| Tisztítás | CIP/SIP kompatibilis |
| Alkalmazás | Higiénikus és nagy tisztaságú csőrendszerek |
A szerelvények alkalmasak tejhez, italokhoz, folyékony élelmiszer-összetevőkhöz, szószokhoz és egyéb termékekhez használt egészségügyi csővezetékekhez. folyamatfolyadékok. A sima belső felületek csökkentik az anyagvisszatartást és leegyszerűsítik a rutinszerű tisztítást.
A SUS316L konstrukció és az opcionális elektropolírozás alkalmassá teszi a szerelvényeket nagy tisztaságú folyamatcsövekhez gyógyszerészeti és biotechnológiai létesítményekben használják. Szabályozottan beépíthetők a folyamatsorokba felületi feltételek és CIP/SIP tisztítás szükséges.
A higiénikus rozsdamentes acél DIN könyök és cső használható tejfeldolgozáshoz, tejszín kezeléshez, joghurt előállításához és egyéb tejipari alkalmazásokhoz, amelyek higiénikus csatlakozásokat és megbízható korrózióállóságot igényelnek.
A szerelvények tiszta folyamatokban és nagy tisztaságú csőrendszerekben is használhatók, ahol alacsony a termékvisszatartás, sima a belső felületek és a konzisztens méretkompatibilitás fontos kiválasztási kritériumok.
A könyök és a cső megfelelő kiválasztásánál figyelembe kell venni a cső átmérőjét, hajlítási szögét, csatlakozási típusát, anyagát minőséget és a szükséges felületi minőséget. A kiválasztott szerelvénynek meg kell egyeznie a méretekkel és a csatlakozási szabványokkal a meglévő egészségügyi vezeték.
A hegesztett berendezéseknél megfelelő egészségügyi hegesztési eljárásokat kell alkalmazni az integritás és az integritás megőrzése érdekében a belső áramlási út tisztasága. A bilincscsatlakozásokhoz kompatibilis tömítéseket és bilincseket kell választani a folyamat körülményeinek megfelelően.
A karbantartás során meg kell vizsgálni a belső felületet karcolások, korrózió, lerakódások vagy egyéb állapotok szempontjából ami befolyásolhatja a higiéniai teljesítményt. A tisztítási eljárásokat a tényleges közegnek megfelelően kell kialakítani folyamat követelményei.
Az elismert higiéniai szabványokat igénylő projektekhez az AVM termékkonfigurációkat és dokumentációt tud biztosítani az ügyfél pályázati követelményei szerint. A 3-A, az EHEDG és az FDA-val kapcsolatos követelmények figyelembe vehetők az anyagok, a felületkezelés, a tömítőelemek és a teljes egészségügyi csőrendszer kiválasztásakor.
A tanúsítási vagy megfelelőségi dokumentációt az AVM-mel kell megerősíteni az adott termékmodellnek megfelelően, anyag-, felület- és rendelési követelmények, nem pedig minden konfiguráció esetében.
| Vevői követelmény | Ajánlott konfiguráció |
| Általános szaniter csővezetékek | SUS304 / 1.4301 |
| Magasabb korrózióállóság | SUS316L / 1.4404 |
| Szabványos higiénikus feldolgozás | Ra ≤ 0,8 μm |
| Magasabb felületi tisztaság | Elektropolírozott, Ra ≤ 0,4 μm |
| Állandó csővezeték szerelés | Butt Weld |
| Könnyű szétszerelés és karbantartás | DIN bilincs |
| Menetes szaniter csatlakozás | DIN menetes csatlakozás |
| 90°-os csővezeték irányváltás | 90°-os könyök |
| Fokozatos irányváltás | 45° könyök |
| Kompakt visszaút | 180°-os visszahajlás |
Szaniter könyökök és csövek vásárlásakor a méretkompatibilitás ugyanolyan fontos, mint az anyagválasztás. DIN Az 11852 az illesztési specifikációt, míg a DIN 11850 határozza meg a megfelelő higiénikus csősorozatot.
A kompatibilis DIN-komponensek használata segít csökkenteni a méretbeli eltérések által okozott telepítési problémákat, és ezt teszi a mérnöki csapatok könnyebben konfigurálhatják a szaniter csőrendszereket. Csereprojekteknél a vásárlóknak meg kell erősíteniük a meglévő csőméreteket és csatlakozási követelményeket rendelés előtt.
Az AVM támogatja a különböző anyagminőségű, méretű, szögű, csatlakozási módok és felületű egészségügyi csővezeték-projekteket befejezési követelmények. A vevők megadhatják a szükséges DN méretet, anyagminőséget, könyökszöget, csatlakozási módot, felületet befejezni, és árajánlatkéréskor jelentkezni.
Egyedi vagy nagy tisztaságú projektek esetén az AVM meg tudja erősíteni a vonatkozó anyag- és műszaki dokumentációt a végső konfigurációhoz.
A standard anyagopciók a SUS304 / 1.4301 és a SUS316L / 1.4404. A SUS316L-t általában előnyben részesítik nagyobb korrózióállóságot vagy nagyobb tisztaságot igénylő alkalmazásokhoz.
A termékpaletta DN10-től DN200-ig terjed. A szükséges méretet a cső átmérőjének és áramlásának megfelelően kell kiválasztani a szaniter csőrendszer követelményei.
Az AVM 45°-os, 90°-os és 180°-os visszatérési íveket biztosít. A 90°-os könyököt általában szabványos irányváltásokhoz használják, míg A 45°-os és 180°-os konfigurációk az adott csővezeték-elrendezésnek megfelelően kerülnek kiválasztásra.
Igen. A szabványos belső felületi minőség Ra ≤ 0,8 μm, és az opcionális Ra ≤ 0,4 μm elektropolírozott felület simább belső felületet igénylő alkalmazásokhoz használható.
Igen. A higiénikus kialakítás kompatibilis a CIP/SIP folyamatrendszerekkel. Azonban a tényleges hőmérséklet, kémiai a koncentrációt, a tisztítás gyakoriságát és a sterilizálás körülményeit a teljes rendszerhez képest kell értékelni konfigurációt.
A rendelkezésre álló opciók közé tartozik a tompahegesztés, a DIN bilincs és a DIN menetes csatlakozás. A vásárlóknak ki kell választaniuk a kapcsolatot a meglévő csővezeték szabvány és karbantartási követelmények alapján.
A szabványos gyártási idő 7-10 nap. A tényleges szállítási ütemezés a rendelési mennyiségtől, a terméktől függ specifikációk, anyagok elérhetősége és testreszabási követelmények. A sürgős megrendelések visszaigazolhatók az AVM-mel rendelés előtt.
A szokásos fizetési feltételek 30% letét és 70% egyenleg a T / T vagy L / C szállítás előtt. Kis értékű megrendeléseket kell teljes egészében ki kell fizetni a gyártás előtt.
A termékeket biztonságosan csomagolják papír- és fadobozokba nemzetközi szállításhoz. Csomagolás lehet a termék mérete, a rendelési mennyiség és a szállítási követelmények szerint rendezve.
