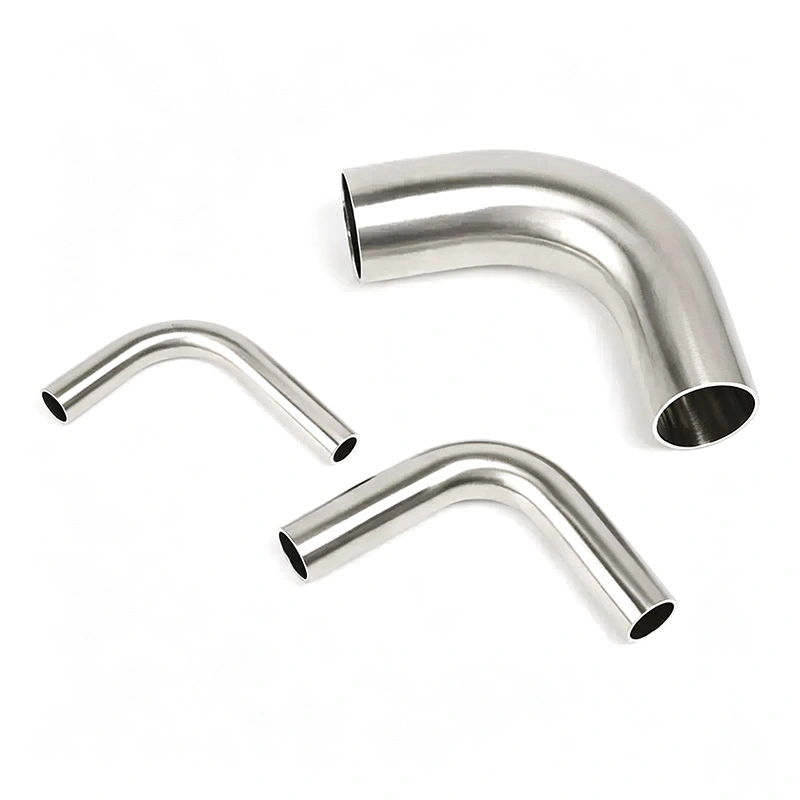

Az egészségügyi rozsdamentes acél BPE 90° könyök és cső alkalmas biogyógyszerészeti folyamatrendszerekhez, biotechnológia, gyógyszeripar, élelmiszer- és italgyártás, tejtermékek, félvezetők, kozmetikumok és egyéb nagy tisztaságú termékek iparágak. Az ASME BPE, 3-A, EHEDG és az FDA-val kapcsolatos higiéniát igénylő alkalmazásokhoz szállítható követelményeknek, a kiválasztott anyagtól, kiviteltől, konfigurációtól és a vonatkozó dokumentációtól függően.
Az AVM 45°, 90° és 180°-os konfigurációkat kínál tompahegesztéssel és Tri-Clamp csatlakozási lehetőségekkel a különböző szaniter csőelrendezések.
Az AVM egészségügyi rozsdamentes acél könyökök 45°-os, 90°-os és 180°-os konfigurációkban kaphatók. A 45°-os opciót ott használják, ahol a csővezeték irányának fokozatos megváltoztatása szükséges, míg a 90°-os könyök alkalmas merőleges csőhöz kapcsolatokat. A 180°-os visszatérő ív lehetővé teszi a csővezeték irányának megfordítását egy kompakt folyamatelrendezésen belül.
A 90°-os könyök 1.0D rövid sugarú és 1.5D hosszú sugarú konfigurációkban is elérhető, így a mérnökök kiválaszthatják a megfelelő geometria a rendelkezésre álló beépítési helynek és a csővezeték követelményeinek megfelelően.
A szerelvény tompahegesztéssel és Tri-Clamp csatlakozással kapható. A tompahegesztési csatlakozások állandó higiéniát biztosítanak csatlakozás a rögzített folyamatcsövekhez, míg a Tri-Clamp csatlakozások gyorsabb beszerelést, szétszerelést, ellenőrzést és karbantartás.
A csatlakozás kiválasztását a meglévő csőrendszer, az alkalmazandó csővezeték szabvány, a beépítési mód, és karbantartási követelmények.
Az egészségügyi könyök- és csőrendszer 1/2" és 6" OD csőméreteket fed le. Ez a tartomány lehetővé teszi a szerelvények integrálását különböző folyamatcsövek konfigurációkba, a kisebb, nagy tisztaságú vezetékektől a nagyobb folyadékszállító rendszerekig.
Az AVM egészségügyi könyökök ASTM A270 TP304L vagy TP316L rozsdamentes acélból készülnek. A TP304L sokak számára alkalmas általános egészségügyi feldolgozási alkalmazásokhoz, míg a TP316L jobb korrózióállóságot biztosít az igényesebbek számára folyamatkörnyezetek és nagy tisztaságú alkalmazások.
Az anyag kiválasztásánál figyelembe kell venni a technológiai közeget, a hőmérsékletet, a korróziós körülményeket és a tisztaságot követelmények és a vonatkozó projektspecifikációk.
A belső furat sima felülettel készül, amely csökkenti a termék visszatartását és tisztítószert biztosít áramlási út. A standard mechanikus polírozási opció Ra ≤ 0,51 μm (20 μin), míg az elektropolírozott változatok elérheti Ra ≤ 0,38 μm (15 μin).
Az ellenőrzött felületkezelés különösen fontos azokban az alkalmazásokban, ahol visszamaradt termék, mikrobiális szennyeződés vagy nehéz tisztítás befolyásolhatja a gyártás minőségét.
A belső szerkezetet úgy alakították ki, hogy minimálisra csökkentse a repedéseket és azokat a területeket, ahol a leürítés után a technológiai közeg maradhat. Ezt támogatja a hatékonyabb tisztítást és segít csökkenteni a maradékanyag mennyiségét a folyamatváltás során.
A konstrukció alkalmas CIP és SIP eljárásokat használó rendszerekhez, a teljes rendszerkonfigurációtól függően működési feltételek.
Az egészségügyi rozsdamentes acél BPE 90° könyök és cső nagy tisztaságú csővezetékekhez készült hivatkozás az ASME BPE követelményeire. Anyagválasztás, felületkezelés, méretek, csatlakozások és gyártás követelmények a projekt követelményei szerint határozhatók meg.
Az egészségügyi kialakítás alkalmas higiénikus feldolgozórendszerekhez, ahol a 3-A és EHEDG higiénikus tervezési elvek érvényesülnek. szükséges. Sima belső felületek, csökkentett termékvisszatartás és vízelvezető építési támogatási alkalmazások, ahol a tisztíthatóság és a szennyeződés ellenőrzése fontos.
A szerelvény az FDA-val kapcsolatos anyagmegfelelőséget igénylő alkalmazásokhoz konfigurálható, a kiválasztott függvénytől függően tömítőanyagok, a termékkel érintkező anyagok és a vonatkozó dokumentáció. A vásárlóknak meg kell adniuk a szükséges FDA-t dokumentációt vagy megfelelőségi követelményeket rendelés előtt.
A hivatalos tanúsítást vagy speciális megfelelőségi dokumentációt igénylő projektek esetében az AVM megerősítheti a vonatkozó ASME-t BPE, 3-A, EHEDG és FDA-val kapcsolatos követelmények a tényleges termékkonfiguráció szerint.
Az egészségügyi könyököt nagy tisztaságú folyamatcsövekben használják gyógyszer- és biogyógyszergyártáshoz, ideértve a folyadékátvitelt, a formulációs rendszereket, a tisztított víz elosztását, a technológiai berendezések csatlakozásait és egyebeket higiéniai alkalmazások.
A tipikus alkalmazások közé tartoznak a fermentációs rendszerek, a bioreaktor csővezetékei, a tiszta folyadékelosztás, a folyamattartályok, mintavételi rendszerek és egyéb biotechnológiai berendezések, ahol a szennyeződés ellenőrzése fontos.
A szerelvény beépíthető a tejtermékek, italok, folyékony élelmiszerek, gyümölcslevek, sörfőzési és egyéb termékek egészségügyi csővezetékébe élelmiszer-feldolgozó rendszerek, ahol sima felületekre és hatékony tisztításra van szükség.
A könyök nagy tisztaságú folyadékcsövekhez alkalmas félvezetőkkel kapcsolatos alkalmazásokban, ahol szabályozott felület Fontos a kivitel, a rozsdamentes acél anyagminőség és az alacsony visszatartású áramlási útvonalak.
A szerelvény tiszta közüzemi és nagy tisztaságú folyadékrendszerekben is használható, ahol higiénikus csatlakozások és ellenőrzött belső felületekre van szükség.
| Tétel | Specifikáció |
| Termék típusa | Egészségügyi rozsdamentes acél BPE könyök és cső |
| Könyökszögek | 45°, 90°, 180° |
| 90° sugár | 1,0D rövid sugár / 1,5D hosszú sugár |
| Anyag | ASTM A270 TP304L / TP316L |
| Standard | ASME BPE |
| Higiéniai követelmények | 3-A / EHEDG / FDA-val kapcsolatos követelmények |
| Kapcsolat | Butt Weld / Tri-Clamp |
| Cső mérete | 1/2"–6" OD |
| Mechanikus felületkezelés | Ra ≤ 0,51 μm (20 μin) |
| Elektropolírozott felületkezelés | Ra ≤ 0,38 μm (15 μin) |
| Belső tervezés | Sima furat / Teljesen leereszthető |
| Termékmegtartás | Minimalizált |
| Tisztítás | CIP kompatibilis |
| Sterilizáció | SIP kompatibilis |
| Tipikus alkalmazások | Gyógyszerészet, Biotechnológia, Élelmiszerek és italok, Félvezetők, Kozmetika |
A vásárlóknak a TP304L-t vagy a TP316L-t kell választaniuk a folyamat közegének és a korróziós körülményeknek megfelelően. Igényesebbnek nagy tisztaságú vagy korrozív alkalmazásoknál a TP316L-t általában ott tartják számon, ahol fokozott korrózióállósága szükséges.
A cső külső átmérőjének meg kell egyeznie a meglévő technológiai csőrendszerrel. A vásárlóknak meg kell erősíteniük a kívánt méretet a megrendelés előtt elkerülje a telepítési problémákat vagy a további átmeneti szerelvényeket.
A tompahegesztés és a Tri-Clamp csatlakozások különböző telepítési követelményeket szolgálnak ki. A tompahegesztés állandó használatra alkalmas csőrendszerek, míg a Tri-Clamp kényelmesebb ott, ahol a berendezéseket gyakran le kell választani ellenőrzés vagy karbantartás.
A felületkezelést a folyamat tényleges tisztasági követelményeinek megfelelően kell kiválasztani. Mechanikus a polírozás számos egészségügyi alkalmazásnak megfelel, míg az elektropolírozás alacsonyabbat igénylő projektekhez alkalmas felületi érdesség és fokozott, nagy tisztaságú felületi állapot.
Gyógyszerészeti, biotechnológiai, félvezetőipari és egyéb szabályozott projektek esetén a vásárlóknak meg kell erősíteniük, hogy a a projekthez ASME BPE, 3-A, EHEDG, FDA-val kapcsolatos megfelelőség, anyagtanúsítványok vagy speciális ellenőrzés szükséges gyártás előtti dokumentáció.
Az AVM egészségügyi rozsdamentes acél BPE 90°-os könyököt és csövet kínál a higiénikus és nagy tisztaságú technológiai csőrendszerekhez. A termékek konfigurálhatók anyagminőség, szög, sugár, csőméret, csatlakozási típus, felületi minőség, és az alkalmazandó egészségügyi követelményeket.
A szigorú dokumentációs követelményeket támasztó projekteknél az AVM meg tudja erősíteni a vonatkozó anyagokat és megfelelőségi dokumentumokat a végső termékkonfigurációnak megfelelően. Ez lehetővé teszi a vásárlók számára, hogy a gyártás előtt meghatározzák a műszaki követelményeket ahelyett, hogy a szállítás után módosítaná a csővezeték specifikációját.
Az AVM egészségügyi rozsdamentes acél BPE 90° könyök és cső ASTM A270 TP304L és TP316L rozsdamentes acél kivitelben kapható. A TP304L általános higiéniai alkalmazásokhoz alkalmas, míg a TP316L a magasabb teljesítményt igénylő alkalmazásokhoz. korrózióállóság vagy igényesebb, nagy tisztaságú eljárási feltételek.
Az egészségügyi könyök mechanikusan polírozott vagy elektropolírozott belső felülettel kapható. Mechanikus polírozás Ra ≤ 0,51 μm (20 μin), míg elektropolírozással Ra ≤ 0,38 μm (15 μin). A megfelelő befejezés a folyamatrendszer tisztasági és felületi érdességi követelményei szerint választható ki.
Az AVM egészségügyi BPE könyököket és csöveket szállít 1/2" és 6" OD közötti méretben. A vásárlóknak meg kell erősíteniük a szükséges csövet külső átmérő és alkalmazandó méretszabvány a meglévő szaniter csővezetékekkel való kompatibilitás biztosítása érdekében rendszer.
Igen. A 90°-os egészségügyi könyök 1.0D rövid sugarú és 1.5D hosszú sugarú konfigurációkban kapható. A megfelelő A sugár a csővezeték elrendezése, a rendelkezésre álló telepítési hely és a folyamatkövetelmények szerint választható meg.
A termék tompahegesztéssel és Tri-Clamp csatlakozással kapható. A tompahegesztési kötések állandó használatra alkalmasak higiénikus csővezetékek, míg a Tri-Clamp csatlakozások megkönnyítik a telepítést, a szétszerelést, az ellenőrzést és a karbantartást.
