Az egészségügyi felfújható tömítésű szegmentált golyósszelep különösen értékes az olyan berendezésekben, mint a vákuumszárítók, reaktorok, keverők és porfeldolgozó rendszerek, ahol a hagyományos szeleptömítések súrlódástól szenvedhetnek, termék felhalmozódás vagy szivárgás az ismételt működés során.
Az AVM szegmentált golyóscsap felfújható tömítést használ a szeleptest és a gömbszegmens között.
Nyitás közben a tömítés visszahúzódik a szegmenstől, így a szegmens folyamatos dörzsölés nélkül foroghat a tömítőfelülethez. Miután a szegmens elérte a zárt helyzetet, a tömítés felfújódik és nekinyomódik a szegmens a szükséges elzárás létrehozásához.
Ez a tömítés-visszahúzó elv csökkenti a súrlódást a szelep mozgása során, és segít meghosszabbítani a tömítés élettartamát.
A vákuumfeldolgozó berendezéseknél kritikus fontosságú a vákuum integritásának megőrzése. A felfújható tömítőrendszer biztosítja megbízható tömítés vákuum és pozitív nyomás mellett is, így a szelep különösen alkalmas vákuumszárítás és zárt porkibocsátás.

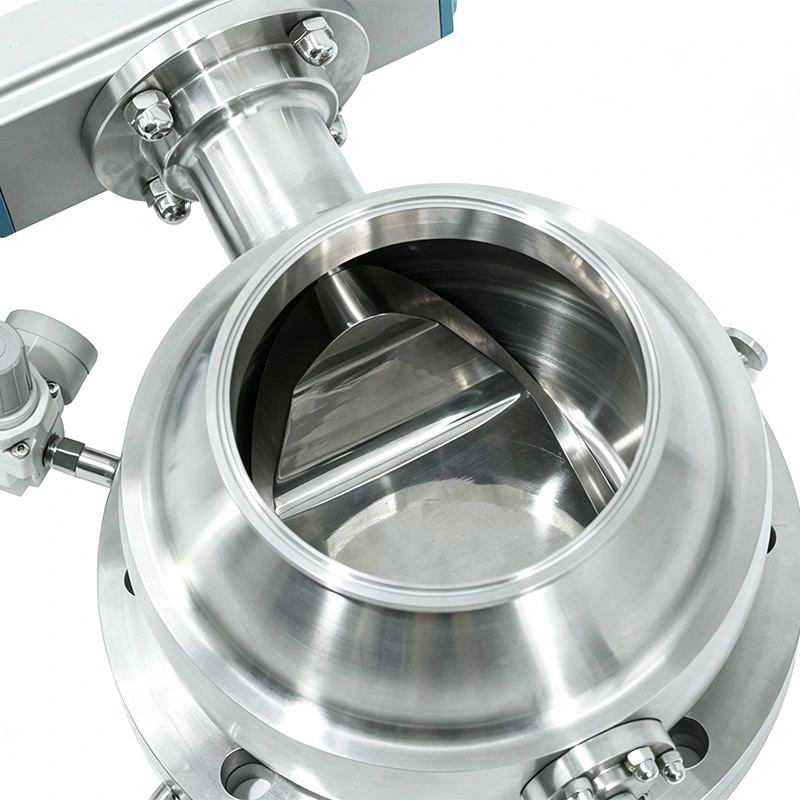

Teljesen nyitott állapotban a szegmentált kialakítás akadálytalan kisülési utat biztosít. Ez segít porok, granulátumok, paszták és más technológiai anyagok csökkentett felhalmozódással és áthidalással haladnak át a szelepen.
A pneumatikus rendszer először leereszti a felfújható tömítést. A tömítés visszahúzódik a szegmensből, és közben eltávolítja az érintkezést forgatás. A gömb alakú szegmens ezután körülbelül 90°-kal elfordul, hogy kinyissa az áramlási járatot.
A szegmens visszafordul a zárt helyzetbe. A helyes elhelyezés után a felfújható tömítés kitágul és megnyomódik a szegmenshez képest, szoros tömítőfelületet hozva létre.
Ez a sorrend elválasztja a szelepmozgást a tömítő érintkezéstől, csökkentve a szükségtelen kopást azokhoz képest, ahol a tömítés folyamatos érintkezésben marad forgás közben.
Az egészségügyi felfújható tömítésű szegmentált golyósszelep a vákuumszárítók kiömlőnyílásához telepíthető, ahol A folyamat megbízható vákuum-visszatartást és hatékony anyagkiürítést igényel.
A teljes furatú nyílás segíti a megszáradt porok és granulátumok minimális akadályozással történő kiürítését, míg a felfújható tömítés támogatja a szárító és a későbbi berendezések közötti szigetelést.
A szelep higiénikus ürítési felületet biztosít a portermékek számára, miközben csökkenti azokat a területeket, ahol anyag maradhat csapdába esett.
Az értékes vagy veszélyes porokat tartalmazó gyógyszerészeti és finomkémiai eljárásoknál a tömítőszerkezet segít csökkenti a szivárgást és a nem kívánt termékkibocsátást.
Product-contact surfaces can achieve Ra <0.4 μm, while non-contact surfaces can achieve Ra <0.8 μm. A csökkentett dead-space design helps minimize product retention and supports cleaning and validation procedures.
Az egészségügyi felfújható tömítésű szegmentált golyósszelepház SS304, SS316L, Duplex 2205 és Titanium TA2 kivitelben kapható, lehetővé teszi az anyag konfigurációjának a korróziós, tisztasági és eljárási követelményekhez való igazítását.
| Paraméter | Specifikáció |
| Szelep mérete | 3"–12" |
| Test Anyaga | SS304, SS316L, Duplex 2205, Titanium TA2 |
| Felfújható tömítés | EPDM, szilikon, FKM |
| Termék Kapcsolat Befejezés | Ra <0,4 μm |
| Érintkezés nélküli befejezés | Ra <0,8 μm |
| Üzemi nyomás | -0,1 - +0,5 MPa |
| Üzemi hőmérséklet | -20°C és +135°C között |
| Kapcsolatok befejezése | Karima, Tri-Clamp |
| Működtetés | Pneumatikus működtető |
| Opcionális tartozékok | Szűrőháló, nyomásszabályozó szelep, végálláskapcsoló doboz, öblítőnyílások |
Vákuumos szárítók nyomószelepeként használják, ahol a vákuumtömörség és a gyors anyagürítés egyaránt fontos.
Alkalmas gyógyszeripari por kezelésére, zárt ürítésre és berendezések szigetelésére, ahol higiénikus felépítés és a szivárgás ellenőrzése kritikus.
Alkalmazható katód-, anód- és egyéb finom akkumulátor-anyagokra, ahol a termék elzárható, tisztítható és korróziós az ellenállás fontos.
Porokkal, granulátumokkal és egyéb technológiai anyagokkal használják reaktorokban, keverőkben, szárítókban és zárt transzferrendszerekben.
Alkalmas higiénikus ürítésre és elkülönítésre olyan összetevő-feldolgozó rendszerekben, ahol a rozsdamentes acél szerkezet és tisztítható termékkel érintkező felületekre van szükség.
| Megfontolás | AVM felfújható tömítésű szegmentált golyóscsap | Hagyományos golyóscsap |
| Tömítési módszer | Felfújható pneumatikus tömítés | Hagyományos rögzített tömítés |
| Tömítés forgás közben | Visszahúzva | Általában kapcsolatban marad |
| Seal Wear | Csökkentett súrlódás működés közben | A tervezéstől függ |
| Vákuumos alkalmazás | Vákuumtömörségre tervezve | Alkalmazásfüggő |
| Kisülés | Teljes furatú termékátjáró | A szelep konfigurációjától függ |
| Termékmegtartás | Alacsony holtterű kialakítás | A tervezéstől függ |
| Fő fókusz | Elzárás és higiénikus kiürítés | Általános elszigeteltség |
Egy gyógyszeripari feldolgozó ügyfélnek szüksége volt egy kiömlőszelepre egy vákuumszárító rendszerhez, ahol a vákuumot fenntartják a feltételek és a megbízható porkibocsátás elérése egyaránt fontosak voltak. Az ügyfél azért választotta az AVM szelepet, mert a felfújható tömítés visszahúzódhat, mielőtt a szegmens elfordulna, csökkentve a tömítés súrlódását az ismételt nyitás során zárás.
Az ügyfél különösen nagyra értékelte a vákuumtömítési teljesítmény és az akadálytalan termékkiürítés kombinációját, amely leegyszerűsítette a szárító és az alsó gyűjtőberendezés közötti kapcsolatot.
Egy finom vegyipari ügyfélnek szüksége volt egy nyomószelepre egy poreljáráshoz, ahol anyagszivárgás és termékvisszatartás történik aggodalmak voltak. Az ügyfél a felfújható tömítés konfigurációt választotta, mert a tömítés csak felfújható zárt helyzetben, míg a teljes furatú járat nyitott állapotban tisztább kisülési utat biztosított.
A visszajelzések a jobb elszigetelésre és a tömítés körüli anyagfelhalmozódás csökkentésére irányultak területen.
Az AVM egészségügyi szelepek termékeit a vonatkozó 3-A egészségügyi szabványok, az ISO 9001, a CE és az FDA megfelelősége támogatják. Mert gyógyszerészeti és élelmiszeripari alkalmazások, egészségügyi anyagok, felületkezelés és tömítési konfigurációk választhatók a folyamat követelményeinek megfelelően.

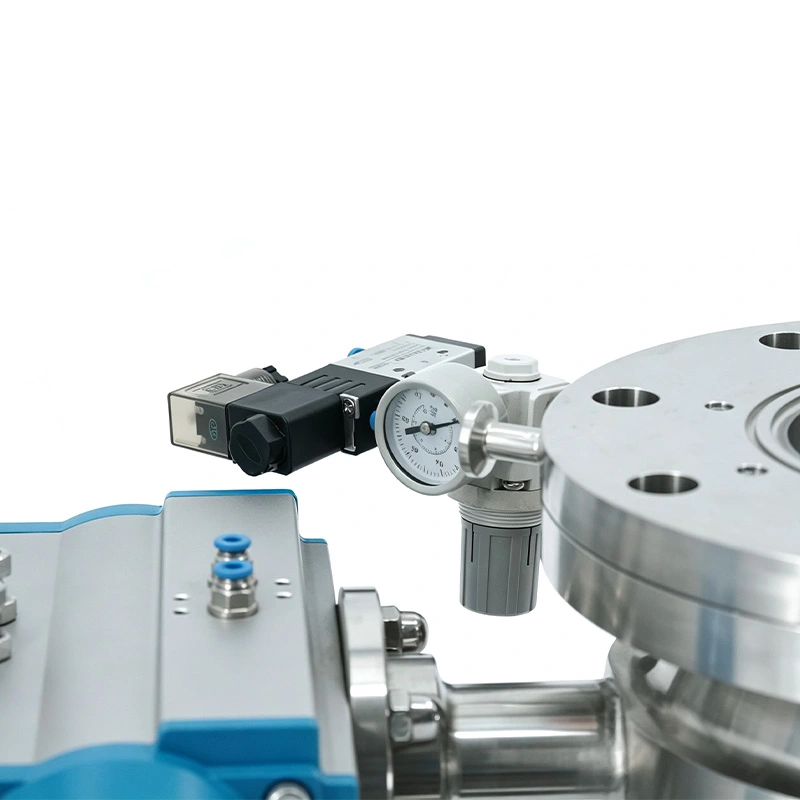

A szelep öblítőnyílásokkal, nyomásszabályozó rendszerekkel, helyzet-visszacsatoló érzékelőkkel és érzékelőkkel is konfigurálható automatizált vezérlőelemek az igényesebb folyamatkörnyezetekhez.
The Sanitary Inflatable Seal Segmented Ball Valve uses an inflatable air seal operated by a pneumatic system. A seal retracts during opening and rotation, then inflates after closing to establish the sealing interface.
A tömítés visszahúzása kiküszöböli a folyamatos súrlódást a tömítés és a forgó szegmens között. Ez segít csökkenteni a kopást és meghosszabbíthatja a tömítés élettartamát.
Igen. Vákuumos tömítőképessége és teljes furatú kisülési útja különösen alkalmassá teszi vákuumszárítókhoz, rotációs vákuumszárítók és kúpos szárítók.
A szelepház SS304, SS316L, Duplex 2205 vagy Titanium TA2 kivitelben szállítható, a korrózióállóságtól és folyamat követelményei.
Igen. A szelep pneumatikus szelepmozgatót használ, és felszerelhető helyzet-visszajelzéssel, végálláskapcsoló dobozokkal és másokkal vezérlő tartozékok automatizált folyamatrendszerekhez.
A hagyományos golyóscsapok általában egy komplett gömb alakú golyót használnak átmenő furattal a szigeteléshez. Az AVM dizájn szegmentált labdát használ felfújható tömítéssel együtt, így jobban megfelel az irányítást igénylő alkalmazásokhoz kisülés, higiénikus elszigetelés és csökkentett tömítési súrlódás.
