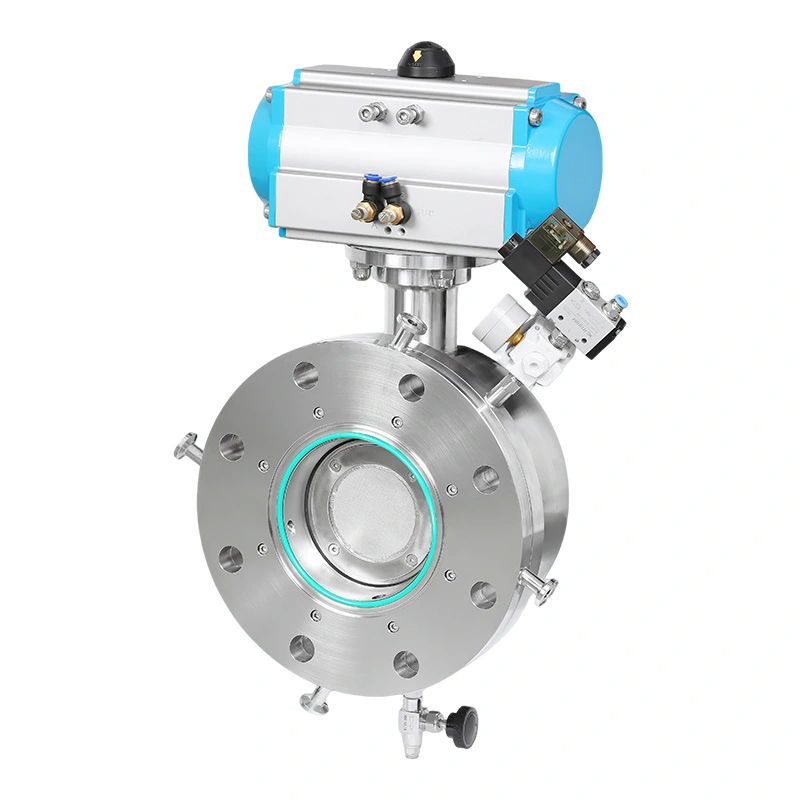

Ellentétben a hagyományos egészségügyi elzárószeleppel, amelyet az üreg tisztításához el kell távolítani, az AVM Sanitary Expanziós szegmentált golyósszelep CIP rendszerrel a kialakítás lehetővé teszi, hogy a tisztítófolyadék elérje a kritikus belső területeket a CIP ciklus. Ez csökkenti a kézi beavatkozást, lerövidíti a tisztítási állásidőt és támogatja az ismételhető higiéniát feldolgozás.
A szegmentált golyó jellemzett áramlási utat biztosít a stabil fojtás és az ismételhető áramlásszabályozás érdekében. Ez az alkalmas olyan alkalmazásokra, ahol a szelepnek többet kell tennie, mint egyszerűen nyitni vagy zárni, beleértve a folyadék adagolását is, keverés és folyamat-áramlás szabályozás.
A tágulási ülék szabályozott tömítőnyomást fejt ki a szegmentált golyóra, amikor a szelep zárva van. Az tágulási szerkezete segít kompenzálni a normál üléskopást, a hőváltozásokat és a nyomásingadozásokat, fenntartani megbízható kikapcsolás ismételt működési ciklusokon keresztül.
A dedikált CIP portok a tisztítóoldatot a szelepüreg, a szegmentált golyó és a tömítési területek felé irányítják. A szelep lehet ezért tisztítható anélkül, hogy eltávolítaná a folyamatsorról, ezzel csökkentve a szétszerelési munkát és a gyártást megszakítások.
Normál működés közben a szegmentált golyó forog, hogy szabályozza a folyamat áramlását.
Amikor az egészségügyi tágulási szegmentált golyósszelep CIP rendszerrel zárva van, a tágulási ülék a tömítésébe kerül helyzetbe, hogy szoros elzárást biztosítson.
A CIP során a tisztítóoldat a dedikált tisztítóportokon keresztül jut be a belső területekre, ahol előfordulhat különben nehezen tisztítható. A tisztítási ciklus eltávolítja a maradék terméket a golyóról és a tömítési területekről a szelep visszatér a normál folyamatműködéshez.
Ez a kialakítás különösen értékes a gyakori termékcseréket és szigorú tisztítást igénylő gyártósoroknál követelményeknek.
A szelep SS316L vagy SS304L rozsdamentes acélt használ, a termékkel érintkező felületek Ra ≤0,4 μm-re vannak kidolgozva. Az optimalizált A belső geometria minimalizálja a holt zónákat és a termék visszatartását, megkönnyítve a tisztítást és az érvényesítést.
Az FKM, EPDM és szilikon tömítőanyagok a hőmérséklet, a kémiai kompatibilitás és az eljárás szerint állnak rendelkezésre követelményeknek.
Alkalmas olyan folyamatsorokhoz, ahol szabályozott áramlásra, higiénikus elzárásra és ismételhető CIP tisztításra van szükség gyártási tételek.
A CIP rendszerrel ellátott egészségügyi tágulási szegmentált golyóscsap beépíthető higiénikus folyamatrendszerekbe, ahol A szennyeződés ellenőrzése és a tisztíthatóság kritikus fontosságúak.
Alkalmas folyékony összetevőkhöz, technológiai folyadékokhoz, keverőrendszerekhez és egyéb, egészségügyi áramlást igénylő alkalmazásokhoz szabályozás és soros tisztítás.
Az alacsony visszatartású belső kialakítás és a CIP-képesség a szelepet alkalmassá teszi a higiénikus tejfeldolgozó rendszerekhez.
A szegmentált golyó szabályozott áramlásszabályozást biztosít a folyadékadagoló, keverő és anyagátviteli rendszerek számára.
A tágulási tömítés koncepciója alkalmazható vákuumos technológiai berendezésekre is, ahol megbízható szigetelésre van szükség.
| Paraméter | Specifikáció |
| Szelep típusa | Szaniter tágulási szegmentált golyóscsap |
| Szelep kialakítása | Szegmentált labda + bővítőülés |
| Anyag | SS316L / SS304L |
| Felületi kidolgozás | Ra ≤0,4 μm |
| Mérettartomány | DN80–DN300 / 3"–12" |
| Nyomásértékelés | Max. 5 bar |
| Üzemi hőmérséklet | -20°C és +150°C között |
| Tömítési anyagok | FKM, EPDM, szilikon |
| Kapcsolat | Tri-Clamp, karima |
| Működtetés | Pneumatikus működtető |
| Tisztítás | Integrált CIP rendszer |
| Megfelelés | GMP, FDA, ASME BPE |
| Megfontolás | AVM bővítő szegmentált golyósszelep | Hagyományos egészségügyi golyóscsap |
| Fő funkció | Áramlásszabályozás + elzárás + CIP | Főleg az elszigeteltség |
| Áramlási szabályozás | Szegmentált labda | A tervezéstől függ |
| Üléskialakítás | Bővítő ülés | Hagyományos fix ülés |
| CIP funkció | Integrált | Konfiguráció függő |
| Tisztítás | In-line tisztítás | További tisztítási eljárást igényelhet |
| Termékmegtartás | Alacsony tartású kialakítás | A belső szerkezettől függ |
| Automatizálás | Pneumatikus / intelligens opciók | Konfigurációtól függ |
| Alkalmazás | Kritikus higiéniai feldolgozás | Általános egészségügyi feldolgozás |
Egy gyógyszergyártó egészségügyi szabályozószelepet igényelt a gyakori termékcserékkel járó folyamatsorhoz. A fő gond nem csak az elzárás megbízhatósága volt, hanem az is, hogy a szelepüreg és a tömítés körül maradjon-e terület eltávolítható a szelep ismételt eltávolítása nélkül.
Az ügyfél az AVM konfigurációt választotta integrált CIP rendszerrel. A tisztítás során a CIP áramkör szállított tisztítófolyadék a belső szelepterületekbe, csökkentve a kézi szétszerelés szükségességét. Az ügyfél visszajelzése a rövidebb tisztítási beavatkozásra és a könnyebb tételváltásra összpontosított, különösen a hagyományoshoz képest több kézi tisztítási munkát igénylő szelep.
Egy élelmiszer-feldolgozó ügyfél a szelepet olyan folyadék adagoló és keverő rendszerben használta, ahol stabil áramlásszabályozás és megbízható tisztításra volt szükség. A szegmentált golyó szabályozott áramlásszabályozást, míg a tágulást biztosította az ülés szorosan le van zárva a folyamat leválasztása alatt.
Az ügyfél különösen nagyra értékelte az áramlásszabályozást és a soros tisztítási képességet egyazon szelepen belül konfiguráció, csökkentve a folyamatsor körül szükséges különálló alkatrészek számát.
Az AVM egészségügyi szelepek termékeit a vonatkozó 3-A egészségügyi szabványok, az ISO 9001, a CE és az FDA megfelelősége támogatják.
Az egészségügyi expanziós szegmentált golyósszelep GMP-orientált gyógyszergyártáshoz és ASME-hez konfigurálható BPE alapú higiéniai rendszerek, 316L rozsdamentes acéllal, egészségügyi felületkezeléssel és megfelelő tömítőanyagokkal a projekt igényei szerint elérhető.
A tágulási ülék szabályozott tömítőnyomást biztosít a szegmentált golyóval szemben, és segít kompenzálni a normál nyomást üléskopás és működési változások, amelyek támogatják a megbízható lekapcsolást.
Igen. A szegmentált golyót stabil és ismételhető fojtásra tervezték, így a szelep alkalmas adagolásra, ill. folyamat-áramlás szabályozása az elkülönítés mellett.
Igen. A dedikált CIP-portok lehetővé teszik, hogy a tisztítófolyadék a belső üregbe és a tömítési területekbe juthasson anélkül, hogy eltávolítaná szelep a folyamatvonalról.
Igen. A CIP szabvány a megadott konfigurációhoz, míg a SIP-kompatibilis tervek a folyamatnak megfelelően biztosíthatók hőmérséklet és a projekt követelményei.
Alkalmas gyógyszeriparhoz, API, biotechnológiához, élelmiszerekhez, italokhoz, tejtermékekhez, tápanyagokhoz és finom vegyi anyagokhoz feldolgozás.
Igen. A CIP rendszerrel ellátott egészségügyi tágulási szegmentált golyóscsap felszerelhető pneumatikus működtetővel, intelligens pozicionáló, helyzet-visszacsatoló érzékelők és mágnesszelep vezérlés a PLC-vel, DCS-sel vagy SCADA-val való integrációhoz rendszerek.
