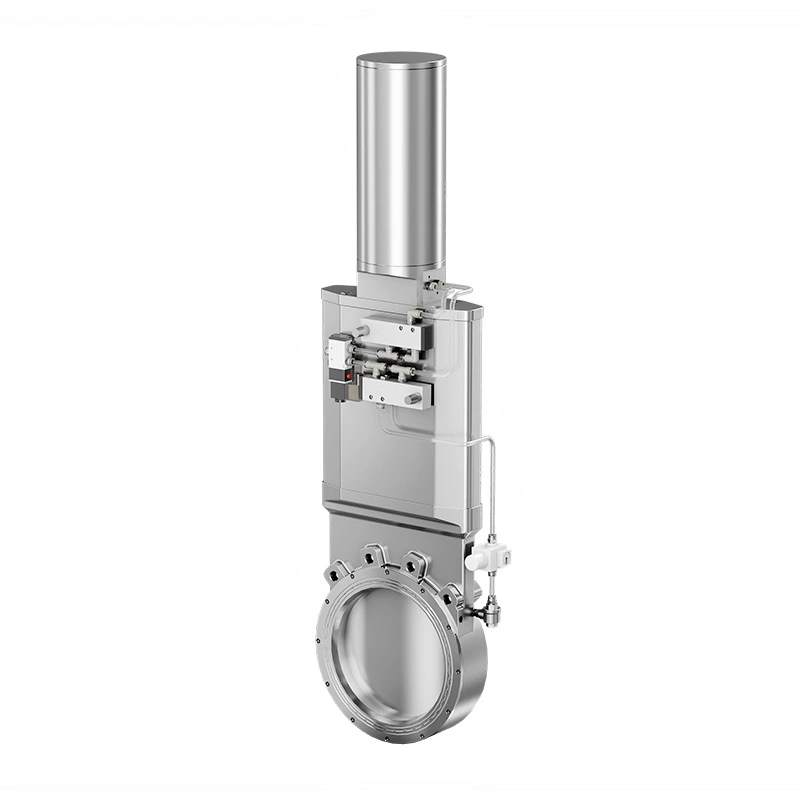

Az AVM egészségügyi felfújható késes tolózár por- és ömlesztett anyagmozgatáshoz por- és ömlesztett-szilárd folyamatokhoz lett kifejlesztve, ahol az anyag felhalmozódása, a tömítés megbízhatóságát és a higiénikus működést együtt kell figyelembe venni. A lineáris kapu áthaladhat felhalmozódott por vagy rostos anyag zárás közben, miközben a felfújható tömítőelem visszahúzva marad kapumozgás a súrlódás és a kopás csökkentése érdekében.
Miután a kapu elérte a zárt helyzetet, a tömítőelem nyomás alá kerül, hogy szoros gátat képezzen a kapu körül. Ez a szerkezet alkalmas gyógyszeripari porokhoz, élelmiszer-összetevőkhöz, finom vegyszerekhez, akkumulátorokhoz és egyéb anyagokhoz ömlesztett szilárd anyagok, amelyek ellenőrzött elkülönítést és csökkentett porszivárgást igényelnek.
Az AVM egészségügyi szelep-konfigurációkat szállít SS316L termékkel érintkező anyagokkal, FDA-kompatibilis tömítési lehetőségekkel és csatlakozási szabványok különböző folyamatelrendezésekhez. A szelep az anyag szerint is konfigurálható az alkalmazás jellemzői, üzemi hőmérséklete, nyomása és tisztítási követelményei.
Ellentétben a pillangókoronggal, amely az anyagpályán keresztül forog, a kapu lineárisan mozog a termékáramon keresztül. A kihegyezett alsó él átjuthat porokon, agglomerátumokon, szálakon és egyéb ömlesztett anyagokon, amelyek összegyűlhetnek a szelep felett.
Teljesen kinyitva a kapu visszahúzódik a fő áramlási járatból. Ez viszonylag akadálymentes nyílást hoz létre gravitációs kisülés és porszállítás, ami segít korlátozni a további ellenállást az anyagátvitel során.
A kapu a tömítéstől függetlenül záródik. Az anyagszigetelés először fejeződik be, majd a felfújható tömítés aktiválódik a kapu körül. Ez a sorrend választja el a kapu mechanikus mozgását a tömítéstől folyamatot.
Mielőtt a kapu elmozdulna, sűrített levegő szabadul fel a felfújható tömítőelemből. A tömítés visszahúzódik a kapu felületét, csökkentve a közvetlen érintkezést nyitás és zárás közben.
Amint a kapu eléri zárt helyzetét, sűrített levegőt vezetünk a tömítőkamrába. A tömítés kitágul a kapu körül, hogy megteremtse a szükséges szigetelő akadályt.
Mivel a tömítőelem nem marad folyamatosan összenyomva a mozgó kapuval szemben, a kapu során súrlódás keletkezik csökken az utazás. Ez segíthet korlátozni az ismételt műveletek és a porszemcsék által okozott kopást.
A termékkel érintkező alkatrészek SS316L rozsdamentes acélból állnak rendelkezésre, az SS304 pedig a kiválasztott érintésmentesekhez alkatrészeket. Az anyagkonfiguráció alkalmas higiénikus porfeldolgozási környezetekre.
A belső szerkezetet úgy tervezték, hogy csökkentse a felesleges anyagvisszatartást az áramlási járat és a tömítési terület körül. Ez megkönnyíti a rutinszerű tisztítást és ellenőrzést, különösen, ha a szelepet a gyártási tételek között használják.
Az FKM standard tömítőanyagként kapható, az FDA 21 CFR 177.2600 szabványnak megfelelő opciókkal. Szilikon és EPDM A tömítések a termék jellemzői, a hőmérséklet és a tisztítási körülmények alapján is kiválaszthatók.
A szelep szóba jöhet szabadon folyó porokhoz, valamint olyan anyagokhoz, amelyek hajlamosak agglomerálódni, áthidalni, ill felhalmozódnak egy izolációs pont közelében. Az alkalmazási alkalmasságot a részecskeméret alapján kell megerősíteni, nedvesség, térfogatsűrűség, koptatóképesség és folyási viselkedés.
A normál üzemi nyomástartomány -0,1 MPa és +0,5 MPa között van. A szelep ezért kiválasztott vákuumban használható, gravitációs kisütéses és alacsony nyomású porátviteli rendszerek, ha a teljes folyamatkonfiguráció megfelelő.
A normál üzemi hőmérséklet tartomány -20°C és +150°C között van. A pecsét kiválasztását a tényleges folyamathoz kell igazítani hőmérséklet és tisztítási feltételek a megbízható működés fenntartása érdekében.
Az egészségügyi felfújható késes tolózár por- és ömlesztett anyagmozgatáshoz felszerelhető a porkibocsátó nyílásokhoz, garatcsatlakozásokhoz, tárolóedény kimenetekhez, szállítóvezetékekhez, etetőberendezések és közbenső átrakóhelyek. Különösen hasznos ott, ahol az elkülönítési pont lehetséges anyagfelhalmozódást tapasztal, és ahol a hagyományos csúszó tömítések túlzott kopásnak lehetnek kitéve.
A gyógyszerészeti rendszerekben a tipikus felhasználások közé tartozik az API és a segédanyag kibocsátása, a tartályban lévő portranszfer, tabletta és kapszulagyártás és közbenső anyagok izolálása. Az élelmiszeripari alkalmazások közé tartozhat a liszt, keményítő, cukor, fűszerek és tejporok. Az akkumulátoros és kémiai folyamatok a szelepet használhatják a kiválasztott katódhoz, anódhoz, pigment-, adalékanyag- és finomporkezelési műveletek.
| Paraméter | Specifikáció |
| Szelep típusa | Egészségügyi felfújható késes tolózár |
| Szelep mérete | 4"–10" (DN100–DN250) |
| Üzemi nyomás | -0,1 MPa és +0,5 MPa között |
| Légellátási nyomás | 0,6 MPa |
| Üzemi hőmérséklet | -20°C és +150°C között |
| Termék kapcsolattartó anyag | SS316L / SS304 |
| Nem érintkező anyag | SS304 |
| Szabványos tömítés | FKM, FDA 21 CFR 177.2600 kompatibilis |
| Opcionális tömítések | Szilikon, EPDM |
| Művelet | Kézikönyv |
| Csatlakozás típusa | Ostya |
| Csatlakozási szabványok | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Kiválasztás előtt értékelje, hogy az anyag szabadon folyó, kohéziós, rostos, koptató vagy hajlamos-e agglomeráció. A késéles kapu különösen fontos ott, ahol az anyag felhalmozódása zavarhatja a hagyományosat szigetelő szelepek.
A tömítést a termék összetételének, a tisztítószereknek, az üzemi hőmérsékletnek és a szükségesnek megfelelően kell kiválasztani higiéniai szint. FKM, szilikon és EPDM konfigurációk állnak rendelkezésre különböző folyamatkörülményekhez.
Az ostyaszerű test a HG20592, DIN PN10, 3A, GB PN10, ill. JIS 10K szabványok. A végleges csatlakozást meg kell erősíteni a meglévő csővezeték és berendezés interfészhez képest.
A rutinszerű karbantartásnak a kapu felületére, a felfújható tömítésre, a levegőáramkörre és a termékkel érintkező területekre kell összpontosítania. A kezelőknek ellenőrizniük kell a tömítés deformálódását, repedését vagy rugalmasságának elvesztését, és ellenőrizniük kell, hogy a kapu elmozdul-e simán a teljes löketén keresztül.
Ragadós, csiszoló vagy finom porok feldolgozása után a tisztítás gyakoriságát az anyag szerint kell meghatározni jellemzők és gyártási követelmények. Rendellenes tömítési nyomás, levegőszivárgás vagy megnövekedett kapuellenállás esetén Figyelembe kell venni, a tömítőelemet és a pneumatikus áramkört a további használat előtt ellenőrizni kell.
Egy gyógyszergyártó egy szigetelő szelepet igényelt a porkiürítési pont alatt, ahol az anyag lehetséges felhalmozódnak a gyártás során. Az ügyfél aggódott amiatt, hogy a hagyományos tömítési alkatrészek ki vannak téve ismételt érintkezés a mozgó kapuval.
Az AVM egészségügyi felfújható késes tolózár az alkalmazáshoz lett konfigurálva. A pecsét behúzódott a kapu előtt mozgás, miközben a kés éle áthaladt a felgyülemlett poron a zárás során. Az ügyfél gördülékenyebben számolt be működés és stabilabb szigetelés az ismételt kisütési ciklusok során.
Az akkumulátor-anyag feldolgozóhoz szükség volt a porszállító vezeték leválasztására, miközben korlátozta az anyagszivárgást a tömítési terület. A felfújható tömítési konfigurációt azért választottuk, mert a tömítőelem külön maradt a kapu mozgás közben.
A beszerelést követően a megrendelő a normál átvitel során az akadálytalan áramlási útvonalra és a stabil tömítésre összpontosított teljesítmény ismételt nyitási és zárási műveletek után.
Az AVM egészségügyi felfújható késes tolózár por- és ömlesztett anyagok kezelésére konfigurálható a higiénikus feldolgozási követelményeknek megfelelően az SS316L termékérintkező segítségével anyagok és FDA-kompatibilis tömítőanyagok. A termékskála ISO 9001 és CE tanúsítvánnyal rendelkezik FDA-kompatibilis anyaglehetőségek állnak rendelkezésre az alkalmazható gyógyszerészeti és élelmiszer-feldolgozási alkalmazásokhoz.
Anyagtanúsítványok, pecsét dokumentáció és műszaki információk a projektnek megfelelően szállíthatók a berendezések kiválasztásának, minőségi felülvizsgálatának és érvényesítési tevékenységeinek támogatására vonatkozó követelmények.
Alkalmas porokhoz, granulátumokhoz, agglomerált anyagokhoz, rostokhoz és kiválasztott ömlesztett szilárd anyagokhoz. Végső kiválasztás figyelembe kell vennie a részecskék jellemzőit, a nedvességet, a koptatóképességet és az áramlási viselkedést.
A tömítőelem visszahúzódik, mielőtt a kapu elmozdul, és felfújódik, miután a kapu eléri a zárt helyzetet. Ezt csökkenti a súrlódást a kapu mozgása során, és szigetelést biztosít a bezárás után.
Igen. A lineáris késes kaput úgy tervezték, hogy áthaladjon a felgyülemlett porokon és bizonyos agglomerált vagy rostos anyagokon anyagok a zárás során.
Igen. Az SS316L termékkel érintkező konstrukció, a szaniter felületek és az FDA-kompatibilis tömítési lehetőségek alkalmassá teszik alkalmazható gyógyszerészeti porfeldolgozó rendszerek.
Az FKM a standard opció, az FDA 21 CFR 177.2600 szabványnak megfelelő minőségekkel. Szilikon és EPDM is lehet a folyamat követelményei szerint választják ki.
A normál üzemi nyomás -0,1 MPa és +0,5 MPa között van, az üzemi hőmérséklet -20°C és +150°C között van. A tényleges határértékek a kiválasztott tömítőanyagtól és a folyamat körülményeitől függenek.
